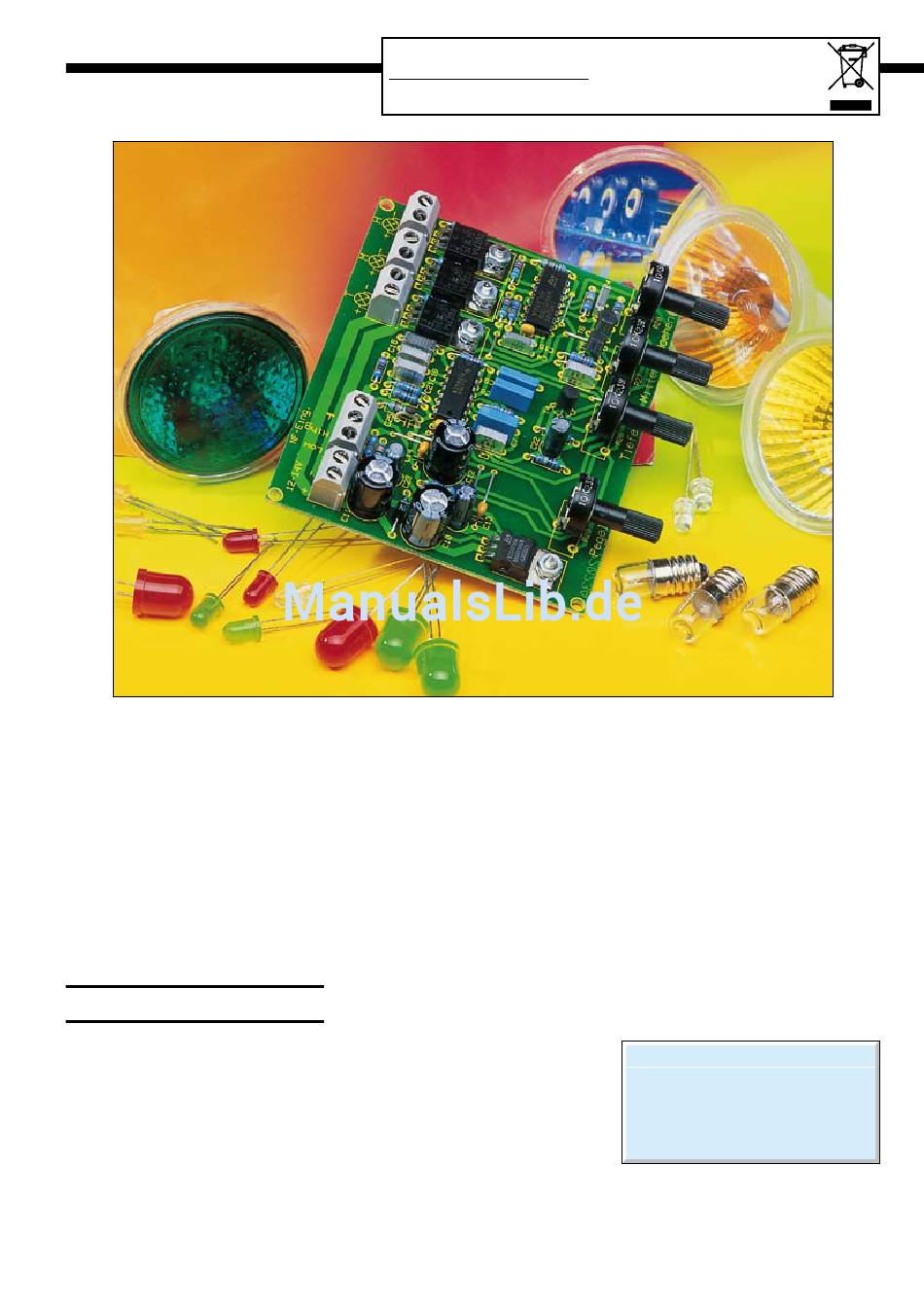

elv Lichtorgel LO 12 Bau- Und Bedienungsanleitung

Bau- und Bedienungsanleitung
3-Kanal-Niedervolt-
Statt einer üblichen Lichtorgel, die mit Netzspannung (230 V) arbeitet, wird die ELV LO 12
mit Niederspannung betrieben. Somit entfallen aufwändige Sicherheitsvorkehrungen,
wodurch diese Schaltung unter anderem auch für Anfänger geeignet ist.
Am Ausgang lassen sich Leuchtdioden, kleine Glühlampen usw. anschließen, die
Sicheres Partyvergnügen
Lichtorgeln sind einer der Evergreens
der Elektronik, bereichert der Lichteffekt
doch jede Party oder lädt einfach nur zur
Entspannung bei der Lieblingsmusik ein.
Will man nicht zum käuflichen Fertiggerät
greifen, ist die Realisierungsmöglichkeit
oft eingeschränkt, denn nicht jeder darf
(und vermag) mit der gefährlichen Netz-
Entsorgungshinweis
Gerät nicht im Hausmüll entsorgen!
Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-
Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen!

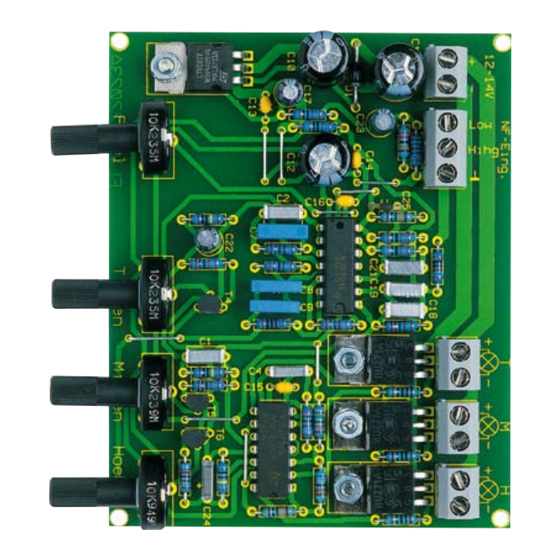

Lichtorgel LO 12
Ansteuerung erfolgt über eine externe Audioquelle.
spannung in Form eines Selbstbauprojektes
umgehen. Um übliche 230-V-Glühlampen
ansteuern zu können, kommt man aber nicht
darum herum, entweder befugt zu sein, an
der Netzspannung zu arbeiten, oder man
beauftragt einen Berechtigten mit Aufbau
und Inbetriebnahme, wobei dann der Weg
zum Fertiggerät kürzer ist.
Folgt man jedoch dem allgemeinen Trend
in der Heim-Beleuchtungstechnik, so trifft
man auf immer mehr 12-V-Anwendungen.
ELV Elektronik AG • Postfach 1000 • D-26787 Leer
Telefon 0491/6008-88 • Telefax 0491/6008-244
Best.-Nr.: 46179
Version 3.21
Stand: Februar 2009
Bekanntestes Beispiel sind die Niederspan-
nungs-Halogenlampensysteme aller Art,
ob als Stangen-, Seil- oder Einzelsystem.
Technische Daten: LO 12
Spannungsversorgung: 12 V- 14 V / DC
Stromaufnahme (ohne Last): ....15 mA
Schaltleistung pro Kanal: ..... max. 5 A
NF- Eingang: ....Low- und High-Pegel
Abmessungen: ............... 80 x 100 mm
1
