lacerta LIS-basic Anleitung Seite 3
Bedienungsanleitung – Schnellkurs
2a
7.
8.
9.
10.
11.
12.
13.
allgeMeine beDienungsanleitung
– biologische Mikroskope
Bevor man mit dem Mikroskopieren beginnen kann, muss man es erst
einmal aufbauen. Das meiste davon hat bereits der Hersteller übernommen,
trotzdem müssen noch ein paar Kleinigkeiten gemacht werden. achtung:
man sollte beim aufbau generell darauf achten, möglichst nicht die Linsen
zu berühren. Verschmutzungsgefahr! Nach dem Auspacken findet man
das Mikroskop-Stativ (3) und den Kopf (2) oft separat. Zuerst stellt man das
Stativ (3) auf und entfernt den Deckel, wo der Kopf montiert wird. Dazu muss
man vorher eine seitliche Schraube lockern. Am Kopf befindet sich ebenfalls
ein Schutzdeckel, diesen entfernt man und setzt den Kopf (2) auf das Stativ
(3) und befestigt ihn, indem man die Schraube an der Seite dreht. Danach
steckt man noch die Okulare in die Okularhülsen, dabei darauf achten, dass
sie gut, bis zum Anschlag, drinnen stecken.
mikroskope mit trinokopf: an einer Seite des Trinokopfes ist ein
metallischer Stift befestigt. Durch Herausziehen kann man von visueller
Beobachtung zu Fotografie umschalten. Die Fotoadaptation kann man am
Kopf (Fototubus) befestigen, er ragt dann senkrecht nach oben.
Jetzt muss man nur noch die Kabeln richtig anstecken, Licht einschalten
und man kann mit dem Mikroskopieren beginnen. Befestigen Sie das
zu betrachtende Präparat mit Hilfe der Klemmvorrichtung (9) auf dem
Kreuztisch (10). Drehen Sie den Objektivrevolver (7), bis Sie durch die
geringste Vergrößerung (4×) schauen. Nähern Sie das Objektiv (8) so
nah wie möglich an das zu betrachtende Präparat, nehmen Sie dann die
Einstellung vor, indem Sie das Objektiv mit Hilfe der Einstellschraube
(4 & 5) von dem Präparat entfernen, bis ein deutliches Bild entsteht (so
vermeiden Sie, die Objektive zu beschädigen, für den Fall, dass diese mit
dem Präparat in Kontakt kommen). Verschieben Sie das Präparat auf dem
Objekttisch (10), bis es sich über der zu beobachtenden Zone befindet. Die
für das Objektiv 4× vorgenommene Grobeinstellung bleibt für die Objektive
10×, 40× (und 100×) ungefähr korrekt (leichte Nachfokussierung nötig);
der Objektivrevolver (7) muss lediglich gedreht werden, um eine stärkere
Vergrößerung zu erhalten. Der, sich unter dem Objekttisch (10) befindliche,
Kondensor (11) mit Blende ermöglicht verschiedene Einstellungen.
tipp
Die Aufgabe der Blende und des Kondensors ist es nicht, die Beleuchtungskraft zu kontrollieren, sondern durch Beugung
des, das Präparat durchdringenden, Lichtes einen Kontrast herzustellen. Dabei ist anzumerken, dass eine Verringerung des
Blendendurchmessers auf einen N.A. Wert, der niedriger als der N.A. Wert für jedes Objektiv ist, zwar den Kontrast und die
Tiefenschärfe des Feldes erhöht, gleichzeitig aber unerwünschte Beugung und eine Auflösungsabnahme zur Folge haben kann.
1.
3.
4.
5.
6.
LacerTa TraveL
12.
7.
8.
9.
10.
11.
13.

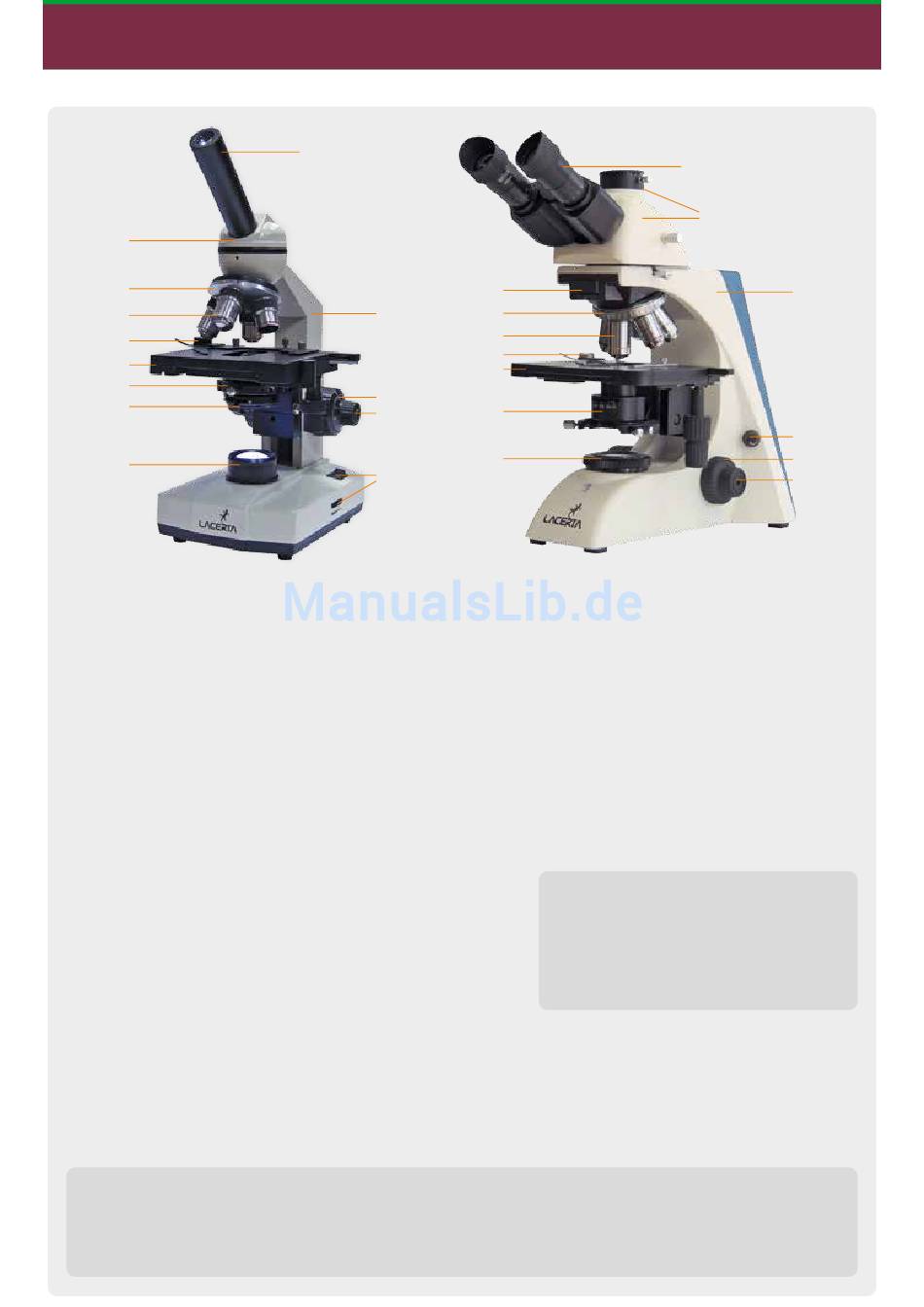

1.
Okular
2a, 2b, 2c Monokular- , Binokular-, oder Trinokulartubus
3.
Stativ
4.
Einstellschraube (Grobtrieb)
5.
Einstellschraube (Feintrieb)
6.
Schalter und Dimmer für elektr. Beleuchtung,
teilweise seitlich oder hinten
7.
Objektivrevolver mit Objektiven
8.
Objektive (meistens 4×, 10×, 40×, und 100×)
9.
Klemmvorrichtung
10.
Objekttisch mit Kreuztisch
11.
Kondensor
12.
Filterhalterung
13.
Beleuchtungseinheit (Kollektor, mit oder ohne
Leuchtfeldblende)
tipp
Ein Mikroskop zeigt seine Leistung nur mit richtig
eingestellter Optik. Besonders wichtig ist es
– und wird immer wieder vernachlässigt – die
Beleuchtung nach Köhler richtig einzustellen.
Wie es geht, finden Sie, mit Fotos in einer Schritt-
für-Schritt Anleitung auf der Seite 20.
1.
2c
3.
6.
4.
5.
LacerTa inFiniTy (LiS-5)
13
