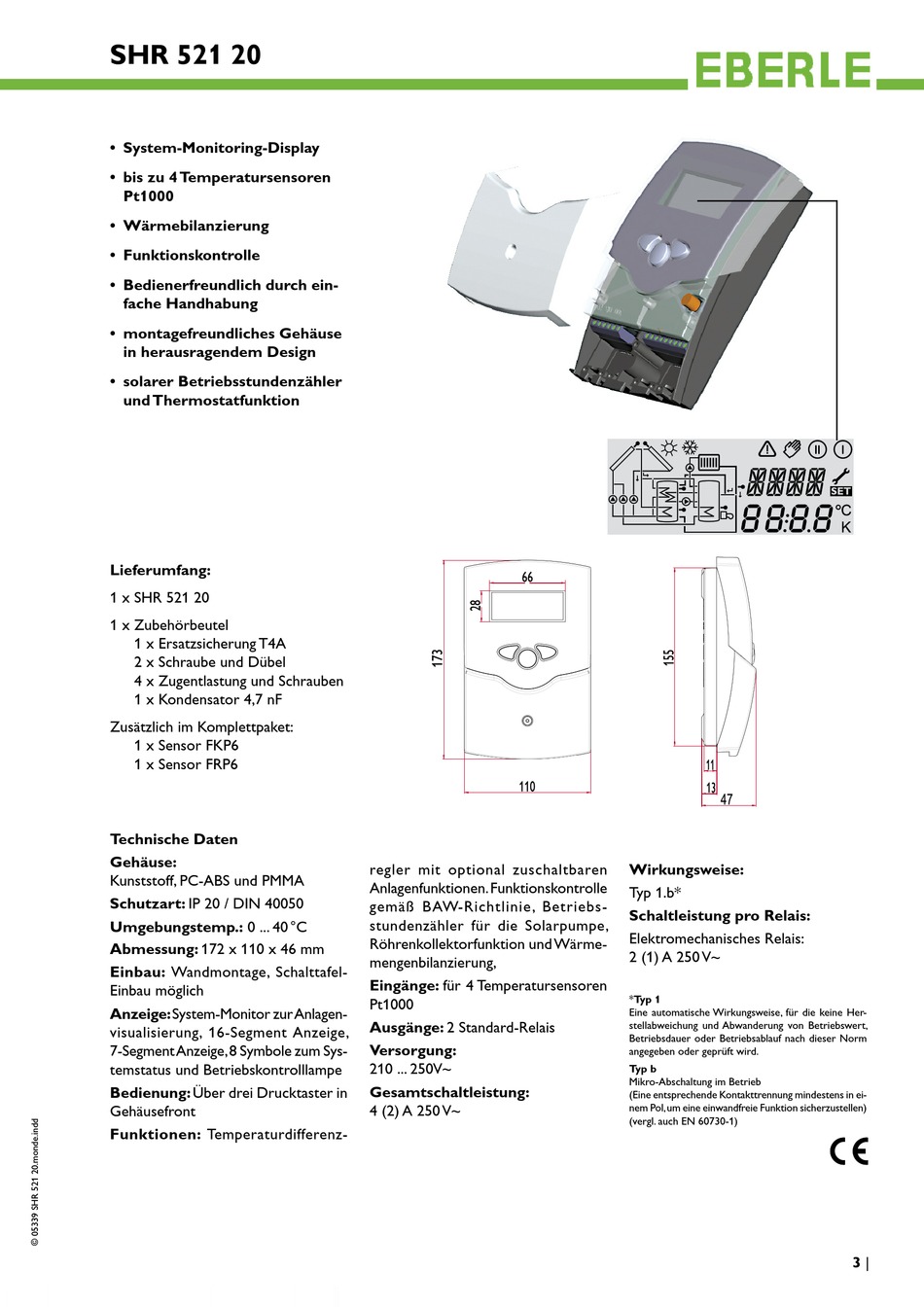

SHR 521 20
• System-Monitoring-Display
• bis zu 4 Temperatursensoren
Pt1000
• Wärmebilanzierung
• Funktionskontrolle
• Bedienerfreundlich durch ein-
fache Handhabung
• montagefreundliches Gehäuse
in herausragendem Design
• solarer Betriebsstundenzähler
und Thermostatfunktion
Lieferumfang:
1 x SHR 521 20
1 x Zubehörbeutel
1 x Ersatzsicherung T4A
2 x Schraube und Dübel
4 x Zugentlastung und Schrauben
1 x Kondensator 4,7 nF
Zusätzlich im Komplettpaket:
1 x Sensor FKP6
1 x Sensor FRP6
Technische Daten
Gehäuse:
Kunststoff, PC-ABS und PMMA
Schutzart: IP 20 / DIN 40050
Umgebungstemp.: 0 ... 40 °C
Abmessung: 172 x 110 x 46 mm
Einbau: Wandmontage, Schalttafel-
Einbau möglich
Anzeige:System-Monitor zurAnlagen-
visualisierung, 16-Segment Anzeige,
7-SegmentAnzeige,8 Symbole zum Sys-
temstatus und Betriebskontrolllampe
Bedienung: Über drei Drucktaster in
Gehäusefront
Funktionen: Temperaturdifferenz-
regler mit optional zuschaltbaren
Anlagenfunktionen.Funktionskontrolle
gemäß BAW-Richtlinie, Betriebs-
stundenzähler für die Solarpumpe,
Röhrenkollektorfunktion und Wärme-
mengenbilanzierung,
Eingänge: für 4 Temperatursensoren
Pt1000
Ausgänge: 2 Standard-Relais
Versorgung:
210 ... 250V~
Gesamtschaltleistung:
4 (2) A 250 V~
!
Wirkungsweise:
Typ 1.b*
Schaltleistung pro Relais:
Elektromechanisches Relais:
2 (1) A 250 V~
*Typ 1
Eine automatische Wirkungsweise, für die keine Her-
stellabweichung und Abwanderung von Betriebswert,
Betriebsdauer oder Betriebsablauf nach dieser Norm
angegeben oder geprüft wird.
Typ b
Mikro-Abschaltung im Betrieb
(Eine entsprechende Kontakttrennung mindestens in ei-
nem Pol,um eine einwandfreie Funktion sicherzustellen)
(vergl. auch EN 60730-1)
3 |
