Eberle SHR 521 20 Montageanleitung
Inhaltszusammenfassung für Eberle SHR 521 20

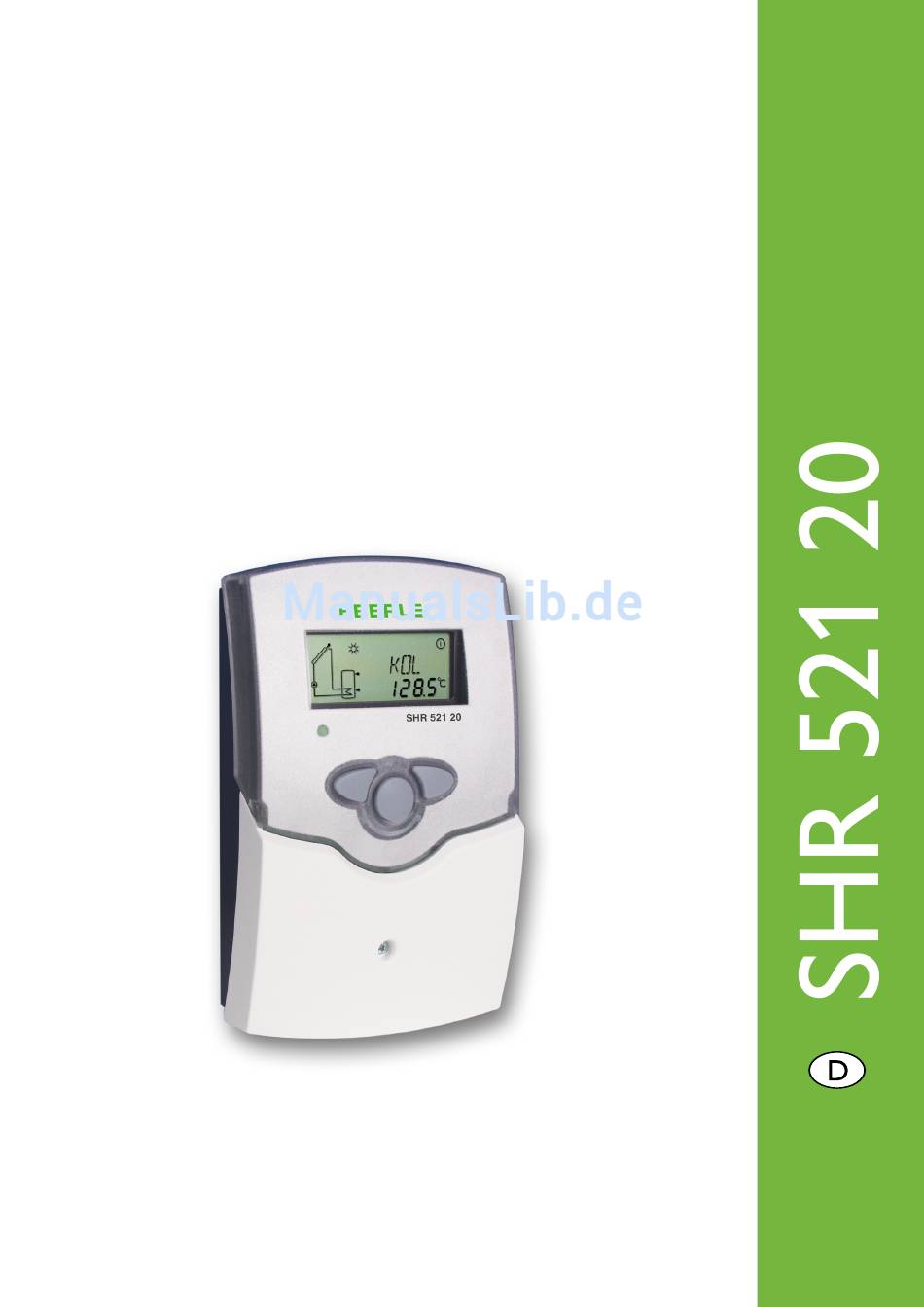

- Seite 1 EBERLE SHR 521 20 Montage Anschluss Bedienung Fehlersuche Systembeispiele Handbuch Vielen Dank für den Kauf dieses EBERLE-Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. www.eberle.de...
-
Seite 2: Inhaltsverzeichnis
Betrieb ist nach den anerkannten Regeln derTechnik durchzuführen. Verwendung außerhalb des Urheberrechts bedarf der Die Unfallverhütungsvorschriften der Berufsgenossenschaften sind Zustimmung der Firma EBERLE Controls GmbH. Dies gilt zu beachten. Die bestimmungswidrigeVerwendung sowie unzuläs- insbesondere fürVervielfältigungen / Kopien,Übersetzungen, sige Änderungen bei der Montage führen zum Ausschluss jeglicher Mikroverfilmungen und die Einspeicherung in elektronischen... -
Seite 3: Technische Daten Und Funktionsübersicht
Design • solarer Betriebsstundenzähler und Thermostatfunktion Lieferumfang: 1 x SHR 521 20 1 x Zubehörbeutel 1 x Ersatzsicherung T4A 2 x Schraube und Dübel 4 x Zugentlastung und Schrauben 1 x Kondensator 4,7 nF Zusätzlich im Komplettpaket:... - Seite 4 SHR 521 20 Anwendungsbeispiele SHR 521 20 Standard-Solarsysteme Solarsysteme mit Nachheizung Ausführliche Anschluss- pläne zu den aufgezeig- ten Systemen finden Sie in Kapitel 1.
-
Seite 5: Installation
SHR 521 20 Installation Achtung! Display Vor jedem Öffnen des Gehäuses all- 1.1 Montage poligeTrennung von der Netzspannung sicherstellen. Die Montage darf ausschließlich in trockenen Innenräumen erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie Blende Funktion an dem ausgewählten Ort keinen starken elektro- magnetischen Feldern ausgesetzt sein darf. -
Seite 6: Standard-Solarsystem
SHR 521 20 1.2.1 KlemmenbelegungAnlage 1 Standard-Solarsystem mit 1 Speicher, 1 Pumpe und 3 Sensoren. Der Sensor S4 / TRL kann optional zur Wärme- mengenbilanzierung verwendet werden. ANL 1 Symbol Beschreibung Kollektorsensor Speichersensor unten Speichersensor oben (optional) S4 / TRL S4 / TRL Sensor für... -
Seite 7: Bedienung Und Funktion
SHR 521 20 Bedienung und Funktion 2.1 Einstelltaster Der Regler wird über die 3 Drucktaster unter dem Display bedient. Taster 1 dient dem Vorwärts-Scrollen durch das Anzeigemenü oder dem Erhöhen von Einstellwerten.Taster 2 wird entsprechend für die umgekehrte Funktion benutzt. -
Seite 8: System-Screen
SHR 521 20 2.2.3 System-Screen Der System-Screen (aktives Anlagenschema) zeigt im Regler ausgewählte Schemata. Es besteht aus mehreren System- komponenten-Symbolen, die je nach Anlagenzustand blinken, dauerhaft angezeigt oder verborgen werden. nur System-Screen Anzeige Sensoren Sensor Speicher oben Kollektor 2 Heizkreis... -
Seite 9: Erstinbetriebnahme
SHR 521 20 3. Erstinbetriebnahme Bei Erstinbetriebnahme zuerstAnlagenschema einstellen 1. Zuerst Netzverbindung einschalten. Der Regler durchläuft eine Initialisierungsphase, in der die Betriebs-Kontrolllampe rot und grün blinkt. Nach der Initialisierung befindet sich der Betriebskontroll- Regler im automatischen Regelbetrieb mit Werkseinstellung. lampe Das voreingestellte Anlagenschema ist ANL 1* Vorwärts... -
Seite 10: Regelparameter Und Anzeigekanäle
SHR 521 20 Regelparameter und Anzeigekanäle 4.1 Kanal-Übersicht Legende: Entsprechender Kanal ist nur bei aktivierter Option Wär- Entsprechender Kanal ist vorhanden. memengenzählung (OWMZ) vorhanden. Entsprechender Kanal ist vorhanden wenn die zugehörige Entsprechender Kanal ist nur bei deaktivierter Option Option aktiviert ist. -
Seite 11: Anzeige Kollektortemperatur
SHR 521 20 4.1.1 Anzeige Kollektortemperatur Zeigt die momentane Kollektortemperatur an. KOL: Kollektortemperatur • KOL : Kollektortemperatur Anzeigebereich: -40 ...+250 °C 4.1.2 Anzeige Speichertemperaturen Zeigt die momentane Speichertemperatur an. TSP,TSPU,TSPO: Speichertemperaturen • TSP : Speichertemperatur Anzeigebereich: -40 ...+250 °C • TSPU : Speichertemperatur unten •... -
Seite 12: Wärmemengenbilanzierung
SHR 521 20 4.1.6 Wärmemengenbilanzierung OWMZ:Wärmemengen- Grundsätzlich ist in Verbindung mit einem Flowmeter eine bilanzierung Wärmemengenbilanzierung möglich. Dazu ist in Kanal Einstellbereich OFF ...ON OWMZ die Option Wärmemengenbilanzierung zu akti- Werkseinstellung OFF vieren. Der am Flowmeter abzulesendeVolumenstrom (l/min) muss VMAX: Volumenstrom in im Kanal VMAX eingestellt werden. -
Seite 13: Speicher-Maximaltemperatur
SHR 521 20 4.1.7 ∆T -Regelung DT E: Zunächst verhält sich die Regelung wie eine Standarddiffe- Einschalttemperaturdifferenz renzregelung. Bei Erreichen der Einschaltdifferenz (DT E) Einstellbereich 1,0 ... 20,0 K wird die Pumpe eingeschaltet. Bei Unterschreiten der ein- Werkseinstellung 6.0 gestellten Ausschalt-Temperaturdifferenz (DT A) schaltet der Regler AUS. -
Seite 14: Kollektor-Grenztemperatur Kollektornotabschaltung
SHR 521 20 4.1.9 Kollektor-Grenztemperatur Bei Überschreiten der eingestellten Kollektor-Grenztempe- Kollektornotabschaltung ratur (NOT) wird die Solarpumpe (R1) ausgeschaltet, um einer schädigenden Überhitzung der Solar-Komponenten vorzubeugen (Kollektornotabschaltung). Ab Werk ist die NOT: Grenztemperatur auf 140 °C eingestellt, kann aber in dem Kollektorbegrenzungs- Bereich von 110 ...200 °C verändert werden. - Seite 15 SHR 521 20 4.1.13 Rückkühlfunktion Bei Erreichen der eingestellten Speichermaximaltempera- tur (SMAX) bleibt die Solarpumpe eingeschaltet, um eine Überhitzung des Kollektors zu verhindern. Dabei kann die ORUE: Speichertemperatur weiter ansteigen, jedoch nur bis 95 °C Option Rückkühlung (Speichersicherheitsabschaltung). Einstellbereich OFF ...ON Sobald wie möglich (witterungsbedingt) wird die Solarpum-...
- Seite 16 SHR 521 20 4.1.16 Betriebsartenmodus Für Kontroll- und Servicearbeiten kann der Betriebsarten- HAND / HND1 / modus des Reglers manuell eingestellt werden. Dazu wird HND2: der Einstellwert HAND / HND1 / HND2 angewählt, der Betriebsartenmodus folgende Eingaben zulässt: Einstellbereich: OFF,AUTO, ON •...
-
Seite 17: Tipps Zur Fehlersuche
SHR 521 20 5.Tipps zur Fehlersuche Topfsicherung T4A Tritt ein Störfall ein, wird über das Display des Reglers eine Meldung angezeigt: Warnsymbol Betriebskontrolllampe Betriebskontrolllampe blinkt rot. Im Display erscheint das Betriebskontrolllampe ist dauerhaft erloschen Symbol und das Symbol blinkt. Sensordefekt. In entsprechendem Sensor-... -
Seite 18: Verschiedenes
SHR 521 20 5.1 Verschiedenes Pumpe läuft heiß, jedoch kein Wärmetransport vom Kol- Pumpe läuft kurz an, schaltet ab, schaltet wieder an usw. lektor zum Speicher,Vor- und Rücklauf gleich warm; evtl. („Reglerflattern“) auch Blubbern in der Leitung. Luft im System? Temperaturdifferenz am System entlüften;... - Seite 19 SHR 521 20 Speicher kühlen über Nacht aus Rückflussverhinderer in weitere Pumpen, die mit der Warmwasserzirku- dem Solarspeicher in Ver- lation kontrollieren - o.k. bindung stehen, ebenso überprüfen Kollektorkreispumpe nein läuft nachts? Reglerfunktion prüfen Reinigen bzw. austau- Die Schwerkraftzirkula- nein...
-
Seite 20: Zubehör
SHR 521 20 6. Zubehör Sensoren Unser Angebot umfasst Hochtemperaturfühler, Flachanle- gefühler, Außentemperaturfühler, Raumtemperaturfühler, Rohranlegefühler und Einstrahlungssensoren, auch als Kom- plettfühler mit Tauchhülse. Überspannungsschutz Der Überspannungsschutz SP1 sollte grundsätzlich zum Schutz der empfindlichen Temperatursensoren im oder am Kollektor gegen fremdinduzierte Überspannungen (ortsnahe Gewitter etc.
