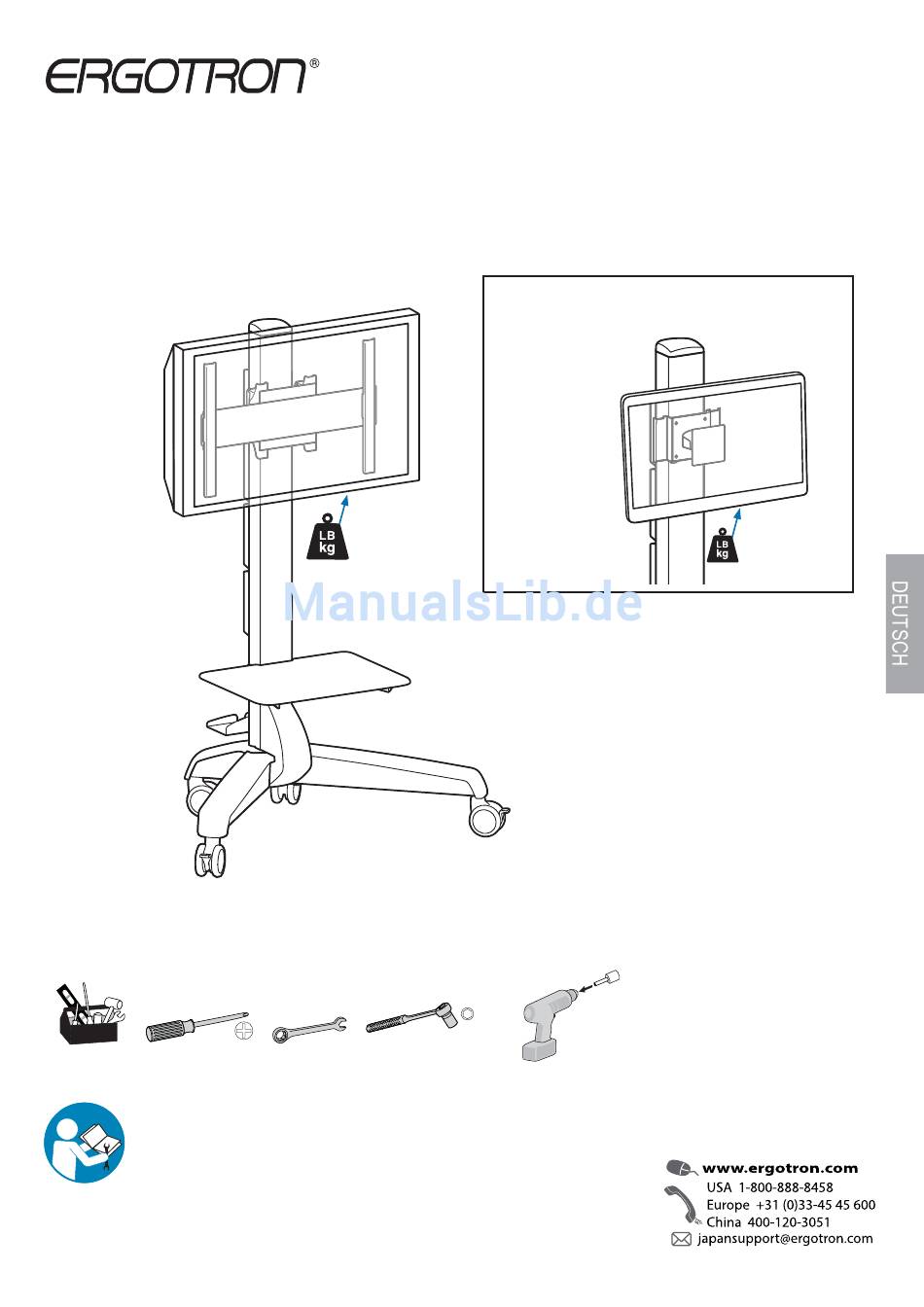

Ergotron Neo-Flex Mobile Media Center LD Montageanleitung

Vorschau ausblenden Andere Handbücher für Neo-Flex Mobile Media Center LD:

Werbung

Quicklinks

Diese Anleitung herunterladen
Holds displays with the following
VESA mounting hole pattern:
• 100 x 100 mm
• 200 x 200 mm
• 200 x 300 mm
• 300 x 200 mm
• 300 x 300 mm
• 400 x 200 mm
• 400 x 300 mm
• 500 x 200 mm
• 500 x 300 mm
• 600 x 200 mm
• 600 x 300 mm
• 200 x 400 mm
• 300 x 400 mm
• 400 x 400 mm
• 500 x 400 mm
• 600 x 400 mm
Benötigtes Werkzeug
Die aktuellste Anleitung für die Montage durch den Benutzer fi nden Sie hier: www.ergotron.com
User's Guide - English
Guía del usuario - Español
Manuel de l'utilisateur - Français
Gebruikersgids - Deutsch
Benutzerhandbuch - Nederlands
Guida per l'utente - Italiano
Användarhandbok - svenska
ユーザーガイ ド : 日本語
用户指南 : 汉语
888-24-073-W-03 rev. R • 01/18
Neo-Flex Mobile Media Center, LD
with 90˚ Portrait/Landscape rotation
25 - 50 lbs
(11.3 - 22.7 kg)
13mm
Holds displays with the following
VESA mounting hole pattern:
• 75 x 75 mm
• 100 x 100 mm
• 200 x 100 mm
• 200 x 200 mm
14mm
15mm
Gebruikersgids
25 - 36 lbs
(11.3 - 16 kg)
1 of 21
