DB-6i DMX Splitter
Steuerung:
Nachdem Sie allen Scheinwerfern eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Licht-
Controller steuern.
Wenn keine Daten am DMX-Eingang empfangen werden, könnte eines der folgenden Probleme
vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des ersten Geräts
angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker funktionieren
nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.

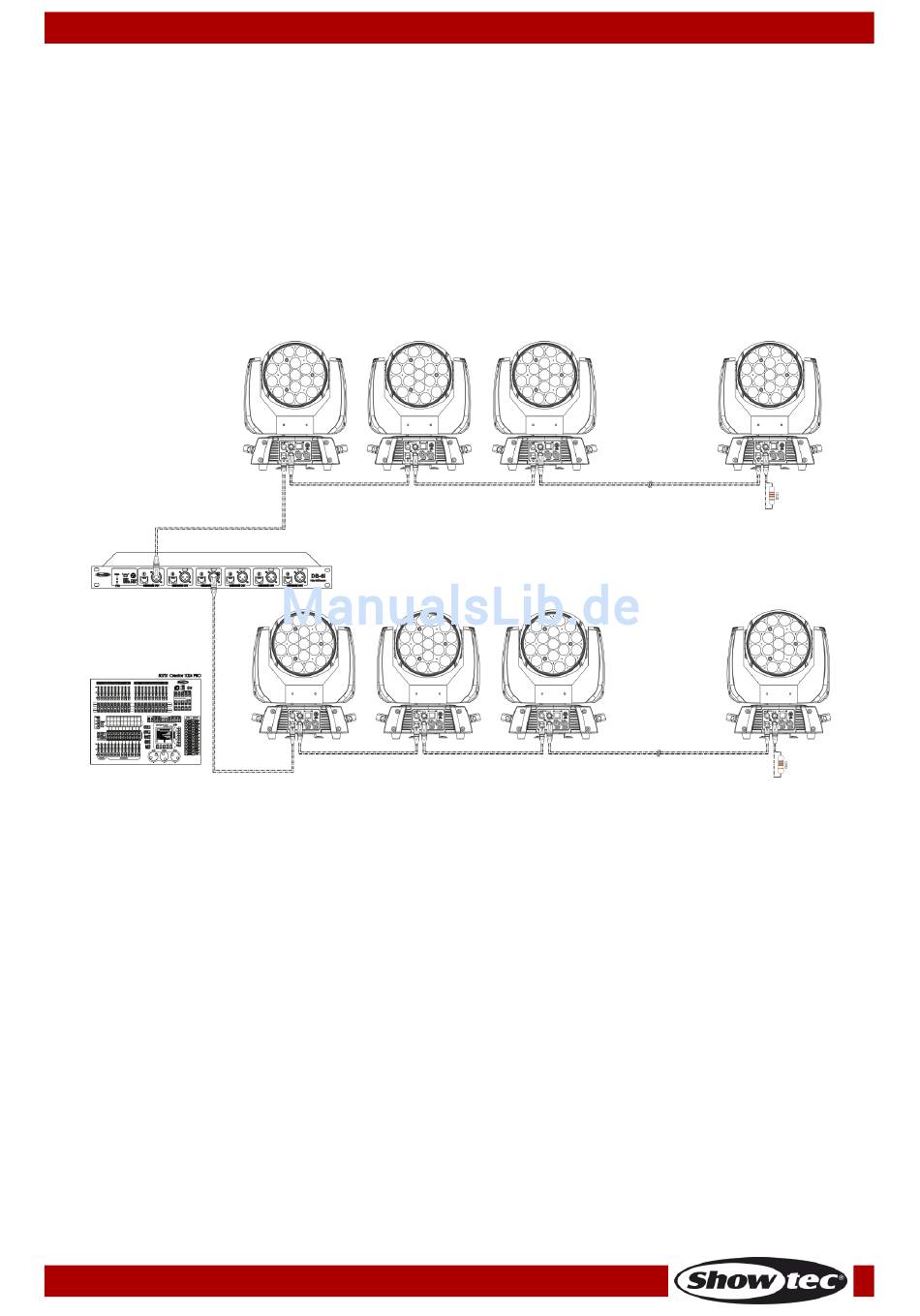

Zeitweises DMX-Setup
Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen.
Bestellnummer: 50784
8
Abb. 03
