2/ Ausfindigmachen und Bohren der Befestigungspunkte des Handtuchtrockners
und des Gebläses
1. Nehmen Sie den Deckel von der Verpackung und orientieren
Sie sich zur Positionierung des Handtuchtrockners an der
Wand an dessen Mittellinie. Ziehen Sie die Klappe auf, um das
Gerät fest auf den Boden zu stellen (nehmen Sie eventuell eine
Wasserwaage zur Hilfe).
2. Suchen Sie auf der markierten Fläche des Deckels die 4 Punkte
zur Befestigung des Handtuchtrockners und die 4 Bohrpunkte
zur Befestigung des Gebläses. Markieren Sie diese Punkte mit
einem Bleistift durch den Karton hindurch.

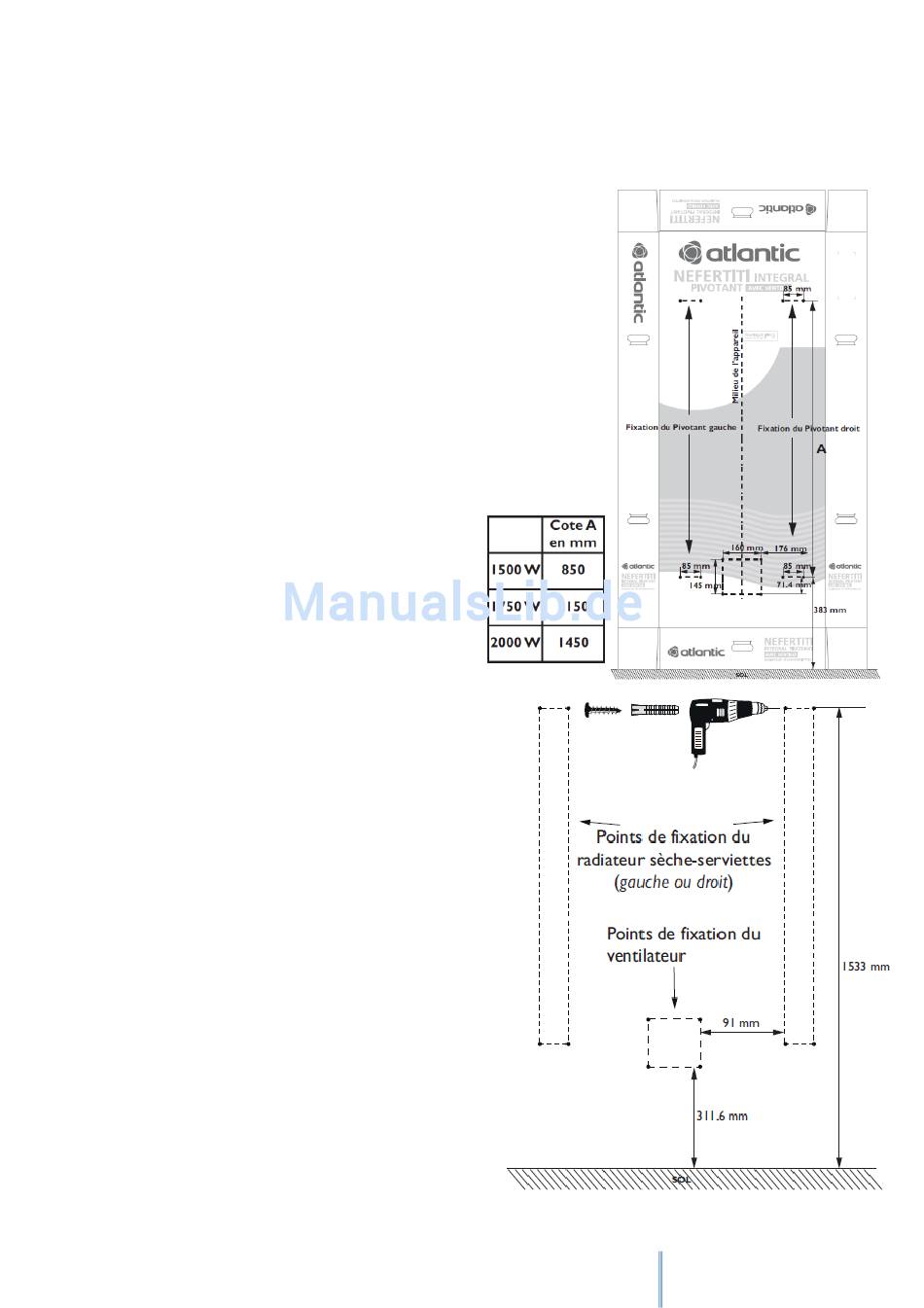

Abb.:
Fixation du Pivotant gauche = Feststellen des linken Dreharms
Fixation du Pivotant droit = Feststellen des rechten Dreharms
Milieu de l'appareil = Gerätemitte
Cote A en mm = Maßzahl A in mm
3. Nehmen Sie den Deckel ab.
Verwenden Sie zu Ihrem Wandmaterial passende
Dübel (Bsp.: Nehmen Sie bei Gipswänden M5
Spreizdübel aus Metall für den Handtuchtrockner und
M4 für das Gebläse.
Schrauben Sie
Handtuchtrockners zunächst vor (lassen Sie die
Schrauben maximal 8 mm herausstehen).
Abb:
Points de fixation du radiateur sèche-serviettes
(gauche ou droit) :
Befestigungspunkte des Handtuchtrockners (links
oder rechts)
Points de fixation du ventilateur:
Befestigungspunkte des Gebläses.
die 4 Feststellschrauben des
6
