INSTALLATIONS- UND
BEDIENUNGSANLEITUNG
für Warmwasser-
R E G I S T E R -
S O L A R – S P E I C H E R
m i t integrierter Elektroheizung
• • • • 200l-Register-Speicher
RS 200 CE
= mit 1 x Heizregister
+ 1 x E-Heizung „UNTEN"
• 300l-Register-Speicher
RS 300 CE
= mit 1 x Heizregister
+ 1 x E-Heizung „UNTEN"
• 300l-Solar-Speicher
SS 300 C2E2
= mit 2 x Heizregister
+ 1 x E-Heizung „OBEN"
+ 1 x E-Heizung „UNTEN"
GESCHLOSSENE, INNEN-(feuer-) EMAILLIERTE WARMWAS-
SERSPEICHER MIT UNTERSCHIEDLICHEN BEHEIZUNGS-
u.
MÖGLICHKEITEN;
STEHENDE AUSFÜHRUNG
Werbung
Verwandte Anleitungen für nordgas RS 200
Inhaltszusammenfassung für nordgas RS 200

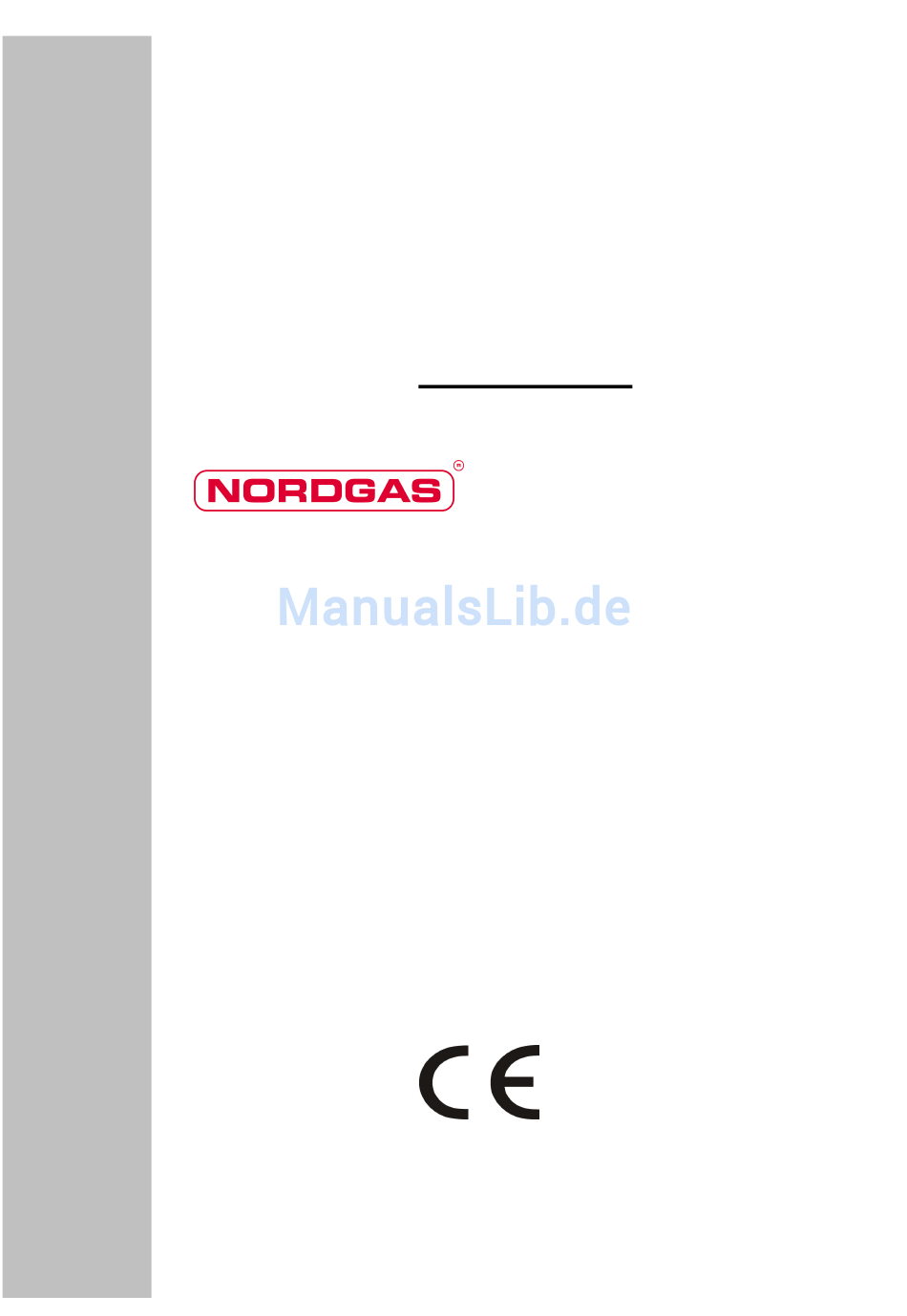

- Seite 1 R E G I S T E R - S O L A R – S P E I C H E R m i t integrierter Elektroheizung • • • • 200l-Register-Speicher RS 200 CE = mit 1 x Heizregister + 1 x E-Heizung „UNTEN“ • 300l-Register-Speicher...
- Seite 2 Ausgabe 1/2009 Installations- und Bedienungsanleitung für REGISTER-UND SOLAR- WARMWASSERSPEICHER RS 200 CE, RS 300 CE, SS 300 C2E2 16.005.043.807...
- Seite 3 Lebensdauer des Behälters auch bei • -durch elektrische Heizung, aggressiven Wässern gewährleistet ist. eingebaut unten, • -durch elektrische Heizung, un- ten eingebaut, Installations- und Bedienungsanleitung für REGISTER-UND SOLAR- WARMWASSERSPEICHER RS 200 CE, RS 300 CE, SS 300 C2E2 16.005.043.807...
- Seite 4 Wärmetau- Elektrische Hei- Elektrische Hei- scher unten scher oben zung, unten AE zung, oben FE AHB,AHK FHB,FHK RS 200 CE RS 200 C2E2 Installations- und Bedienungsanleitung für REGISTER-UND SOLAR- WARMWASSERSPEICHER RS 200 CE, RS 300 CE, SS 300 C2E2 16.005.043.807...
- Seite 5 Gerätes) und gegenüberliegenden zu können. Die vertikale Lage muss not- Wänden (oder anderen Teilen des Auf- falls durch das Verstellen der Füße, Installations- und Bedienungsanleitung für REGISTER-UND SOLAR- WARMWASSERSPEICHER RS 200 CE, RS 300 CE, SS 300 C2E2 16.005.043.807...
- Seite 6 Vor dem Einbau des Ventils muss die Kaltwasserleitung gründlich gespült werden um Beschädigungen, die aus eventuellen Verschmutzungen entste- hen können, vermeiden zu können. Im Installations- und Bedienungsanleitung für REGISTER-UND SOLAR- WARMWASSERSPEICHER RS 200 CE, RS 300 CE, SS 300 C2E2 16.005.043.807...
- Seite 7 Armaturen (wie kombinierte Sicherheitsventil, Rückschlagventil, usw.) ein Absperr- ventil einbauen. Mit Hilfe dieses Absperrventils sind der Warmwasserspeicher und die einzelnen Armaturen der Wasserleitung (z.B.: bei Instandhaltungsarbeiten) vom Wassernetz trennbar. Installations- und Bedienungsanleitung für REGISTER-UND SOLAR- WARMWASSERSPEICHER RS 200 CE, RS 300 CE, SS 300 C2E2 16.005.043.807...
-
Seite 8: Elektrischer Anschluss
ES IST VERBOTEN DEN WARMWASSERSPEICHER OHNE SCHUTZERDUNG FUNKTIONIEREN ZU LASSEN! Die Erdung muss nach der DIN VDE 0730 durchgeführt werden. DEN STERNPUNKT DARF MAN NICHT AN DIE NULLEITUNG ANSCHLIESSEN! Installations- und Bedienungsanleitung für REGISTER-UND SOLAR- WARMWASSERSPEICHER RS 200 CE, RS 300 CE, SS 300 C2E2 16.005.043.807... - Seite 9 SCHALTSCHEMA FÜR EINPHASENBETRIEB(SPEICHER VON 150 LITER) Temperaturregler und Begrenzer Heitkörper Schutzleiter SCHALTSCHEMA FÜR EINPHASENBETRIEB (SPEICHER VON200 UND 300 LITER) Temperaturregler und Begrenzer Heizkörper Schutzleiter Installations- und Bedienungsanleitung für REGISTER-UND SOLAR- WARMWASSERSPEICHER RS 200 CE, RS 300 CE, SS 300 C2E2 16.005.043.807...
- Seite 10 Im Interesse des sicheren Betriebes ist es sinnvoll zeitweise (etwa jährlich) durch Wasserleitungsinstallateur Gerät und die richtige Funktion des kombinierten Sicherheitsventils überprü- fen zu lassen. Installations- und Bedienungsanleitung für REGISTER-UND SOLAR- WARMWASSERSPEICHER RS 200 CE, RS 300 CE, SS 300 C2E2 16.005.043.807...
- Seite 11 Schaltgehäuses muss man entfernt werden. das Gerät von dem elektrischen Netz abtrennen! Zur Entfernung des am Wärmetauscher, am Sperrdeckel und an dessen Teilen Installations- und Bedienungsanleitung für REGISTER-UND SOLAR- WARMWASSERSPEICHER RS 200 CE, RS 300 CE, SS 300 C2E2 16.005.043.807...
