Goobay 66265 Betriebsanleitung

DE
Betriebsanleitung
USB-C™ Multiport Adapter
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten
Gebrauch.
• Betriebsanleitung aufbewahren.
Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.
• Gehäuse nicht öffnen.
• Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von
ausgebildetem Elektro-Fachpersonal ausführen lassen.
• Technische Daten aller zu verwendenden Geräte vergleichen um Kompa-
tibilität sicher zu stellen.
• Defekte Produkte nicht selbst reparieren, sondern an den Händler oder
Hersteller wenden.
• Produkt und Zubehör nicht modifizieren oder demontieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung
sowie Vibrationen und mechanischen Druck vermeiden.
• Nur im Trockenen verwenden.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion

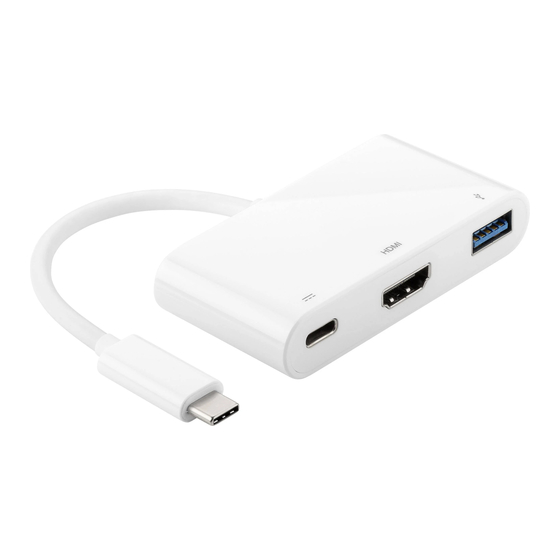

2.1 USB Multiport Adapter Typ C
Dieses Produkt dient der Schnittstellenerweiterung und Datenübertragung USB-C/
USB-A kompatibler Geräte an einen VGA- bzw. HDMI-TV oder Monitor. Über die
USB-C Buchse kann der Akku des angeschlossenen USB-C Geräts über ein optio-
nales USB-Netzteil geladen werden.
2.2 Lieferumfang
USB Multiport Adapter Typ C, Betriebsanleitung
2.3 Bedienelemente
Keine.
2.4 Technische Daten
Artikelnummer
Abbildung
Anschlüsse USB-C M
3840 x 2160p @ 30 Hz
max. Videoauflösung
max. Daten-
übertragungsrate
Lademöglichkeit des
USB-C Geräts
Isolationswiderstand
unterstützte
Betriebssysteme
Tab. 1: Technische Daten
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.
4 Vorbereitung
• Technische Daten aller zu verwendenden Geräte vergleichen um Kompa-
tibilität sicher zu stellen.
5 Anschluss
1. Schließen Sie den Multiport Adapter über den USB-C M Stecker an Ihr
USB-C kompatibles Gerät an.
2. Schließen Sie einen HDTV oder Monitor über dessen VGA- bzw. HDMI-
Eingang an die jeweilige Schnittstelle des Multiport Adapters an.
3. Schließen Sie ein Speichermedium über die USB-A Schnittstelle am
Multiport Adapter an.
4. Schließen Sie bei Bedarf ein USB-Netzteil an die USB-A F oder
USB-C F Schnittstelle an, wenn der Akku des über USB-C M ange-
schlossenen Geräts geladen werden soll.
Der USB-C F Eingang ist ein Ladeport ohne Datenübertragungsmöglichkeit.
Die Datenübertragung bzw. -anzeige wird über das USB-C M Quellgerät gesteuert.
REV2016-01-14
V1.2
66265 66273
HDMI F,
USB-A 3.0 F, USB-C M USB-A 3.0 F,
USB-C F USB-C F
1920 x 1080p @ 60 Hz
(4K) (Full HD)
USB-A: 5 Gbit/s
USB-C: F 5 V , 3 A max.
USB-A F: 5 V , 0.9 A max.
8 kV
Apple OS 10, 10.2, Chrome OS
Fig. 1: Anschluss
6 Installation
Vor, während und nach dem Betrieb sind keine Bedienelemente zu bedienen.
Vor oder während des Betriebs ist keine Softwareinstallation nötig.
Ab- und Wiedereinstecken der Geräte kann bei Fehlern zur Behebung dienen.
7
Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in
trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und verwenden.
8
Haftungshinweis
Druckfehler und Änderungen an Produkt, Verpackung oder Produktdoku-
mentation behalten wir uns vor.
•
9 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-
mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektri-
sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese
VGA F,
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
10 EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
- 1 -
USB-A 3.0 F
VGA F
USB-C M
USB-C F
Sachschäden
Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten
anfragen.
, eine registrierte Handelsmarke der
®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
Goobay
®
