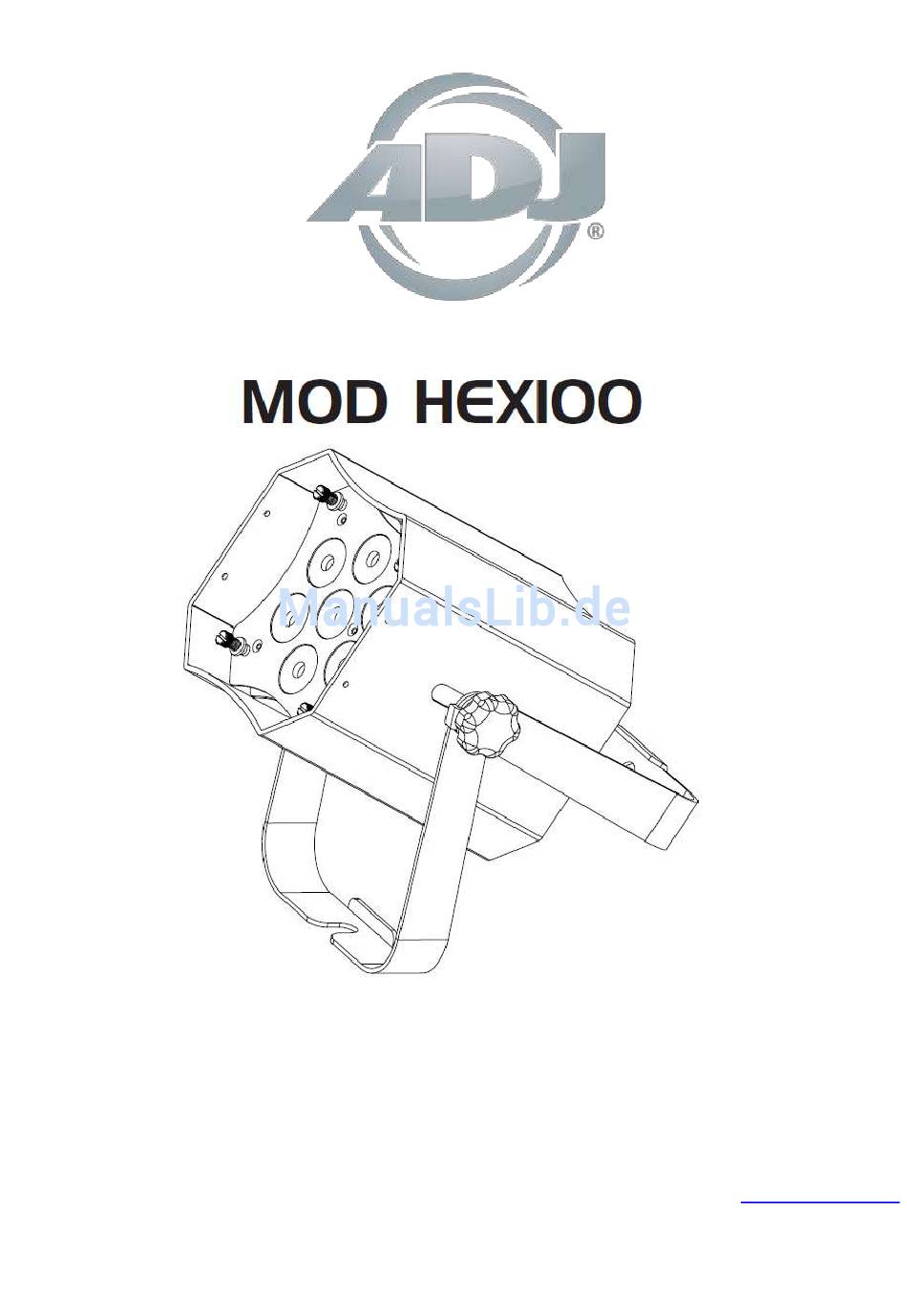

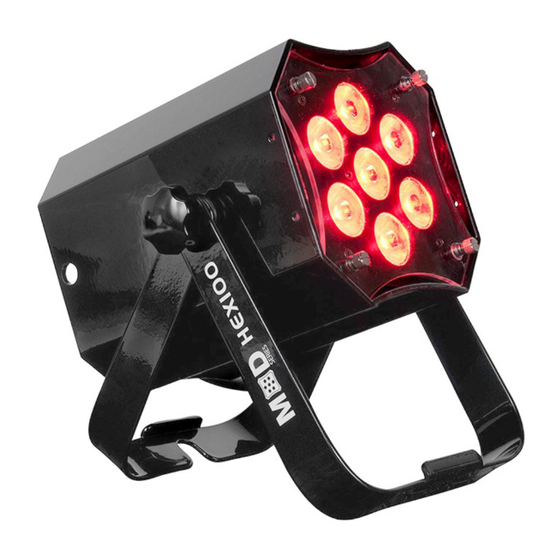

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu...
-
Seite 2: Dokumentversion
Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtsprechung oder im Folgenden durch den Urheberschutz abgedeckt sind. -
Seite 3: Inhaltsverzeichnis
REINIGUNG ................................... 27 TECHNISCHE DATEN ................................28 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................29 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................30 BEMERKUNGEN ..................................31 A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 3... -
Seite 4: Einleitung
INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines MOD HEX100 von ADJ Products, LLC, entschieden haben. Jeder MOD HEX100 wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Installation
C. Das Gerät Regen oder Wasser ausgesetzt worden ist. D. Das Gerät offenbar nicht einwandfrei funktioniert oder eine deutliche Veränderung in der Arbeitsleistung erkennbar ist. E. Das Gerät heruntergefallen ist und/oder extremen Situationen ausgesetzt wurde. A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 5... - Seite 6 DIREKTEM SONNENLICHT LEIDEN, ODER PERSONEN, DIE EINE MEDIKATION AUFGRUND EINER ÜBERMÄSSIGEN LICHTEMPFINDLICHKEIT ERHALTEN, KÖNNEN SICH UNWOHL FÜHLEN, WENN SIE DER VON DIESEM GERÄT AUSGESENDETEN ULTRAVIOLETTSTRAHLUNG (UV) AUSGESETZT SIND. A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 6...
-
Seite 7: Layout Des Bedienfeldes
LAYOUT DES BEDIENFELDES LCD-ANZEIGE TASTE UP TASTE MODUS TASTE DOWN TASTE EINRICHTEN DMX-EINGANG STROMEINGANG DMX-AUSGANG STROMAUSGANG A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 7... -
Seite 8: Einrichten Des Dmx
Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das Gerät befindet. Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der MOD HEX100 kann über das DMX- 512-Protokoll angesteuert werden. Der MOD HEX100 verfügt über 5 DMX-Kanal-Modi. Die DMX-Adresse wird auf dem Bedienfeld auf der Rückseite des MOD HEX100 eingestellt. - Seite 9 3 des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-Buchse des letzten Geräts der Serienschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
-
Seite 10: Dmx-Adressierung
Änderung der Einstellungen eines Kanals nur auf die ausgewählten Geräte aus. Im Falle des MOD HEX100 sollten Sie im 12-Kanal-Modus die DMX-Startadresse des ersten Geräts auf 1 festlegen, die des zweiten Geräts auf 13 (12 + 1), die des dritten Geräts auf 25 (13 + 12) und so weiter. -
Seite 11: 6-Kanal-Modus
0% - 100% WEISS 0 - 255 0% - 100% AMBER 0 - 255 0% - 100% 0 - 255 0% - 100% MASTER-DIMMER 0 - 255 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 11... -
Seite 12: 8-Kanal-Modus
128 - 159 PULSE STROBE LANGSAM - SCHNELL 160 - 191 LED-Anzeige EIN 192 - 223 ZUFALLS-STROBE LANGSAM-SCHNELL 224 - 255 LED-Anzeige EIN MASTER-DIMMER 0 - 255 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 12... - Seite 13 160 - 175 FARB-FADE 11 176 - 191 FARB-FADE 12 192 - 207 FARB-FADE 13 208 - 223 FARB-FADE 14 224 - 239 FARB-FADE 15 240 - 255 FARB-FADE 16 A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 13...
- Seite 14 Wenn Kanal 9 zwischen den Werten 154 und 204 liegt, befindet sich Kanal 10 im Farb-Fade-Modus und Kanal 11 steuert die Geschwindigkeit des Farb-Fade-Modus. Wenn Kanal 9 zwischen den Werten 205 und 255 liegt, befindet sich Kanal 10 im Musiksteuerungs-Modus und Kanal 11 steuert die Musikempfindlichkeit. A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 14...
-
Seite 15: 12-Kanal-Modus
160 - 175 FARBWECHSEL 11 176 - 191 FARBWECHSEL 12 192 - 207 FARBWECHSEL 13 208 - 223 FARBWECHSEL 14 224 - 239 FARBWECHSEL 15 240 - 255 FARBWECHSEL 16 A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 15... - Seite 16 Wenn Kanal 9 zwischen den Werten 154 und 204 liegt, befindet sich Kanal 10 im Farb-Fade-Modus und Kanal 11 steuert die Geschwindigkeit des Farb-Fade-Modus. Wenn Kanal 9 zwischen den Werten 205 und 255 liegt, befindet sich Kanal 10 im Musiksteuerungs-Modus und Kanal 11 steuert die Musikempfindlichkeit. A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 16...
-
Seite 17: Farbmakro-Tabelle
72-75=B+UV 200-203=R+B+Be+UV 76-79=W+Be 204-207=R+W+Be+UV 80-83=W+UV 208-211=G+B+W+Be 84-87=Be+UV 212-215=G+B+W+UV 88-91=R+G+B 216-219=G+B+Be+UV 92-95=R+G+W 220-223=G+W+Be+UV 96-99=R+G+Be 224-227=B+W+Be+UV 100-103=R+G+UV 228-231=R+G+B+W+Be 104-107=R+B+W 232-235=R+G+B+W+UV 108-111=R+B+Be 236-239=R+G+B+Be+UV 112-115=R+B+UV 240-243=R+G+W+Be+UV 116-119=R+W+Be 244-247=R+B+W+Be=UV 120-123=R+W+UV 248-251=G+B+W+Be+UV 124-127=R+A+UV 252-255=R+G+B+W+Be+UV A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 17... -
Seite 18: Systemmenü
LED-Hintergrundbeleuchtung immer an OPTION BLGT:OFF LED-Hintergrundbeleuchtung schaltet nach 20 Sekunden aus OPTION IR:ON IR-Fernbedienung ein OPTION IR:OFF IR-Fernbedienung aus OPTION SYSRESET Damit initialisieren Sie das Gerät auf die zusätzliche Werkseinstellung. A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 18... -
Seite 19: Betriebsanweisung
DMX-Modus: Wenn Sie einen DMX-Controller benutzen, können Sie auch eigene, maßgeschneiderte Programme erstellen. Der MOD HEX100 verfügt über 5 DMX-Modi: 6-Kanal-Modus, 7-Kanal-Modus, 8-Kanal-Modus, 11-Kanal- Modus und 12-Kanal-Modus. Für mehr Informationen über die einzelnen DMX-Eigenschaften der Modi, vergleichen Sie bitte die Seiten 11 bis 16. - Seite 20 3. Betätigen Sie die SET UP-Taste, bis "SOUND SENS: XX" angezeigt wird. Benutzen Sie zum Einstellen des Empfindlichkeitspegels der Musiksteuerung die UP- und DOWN-Tasten. Die Empfindlichkeit kann zwischen "00" (am wenigsten empfindlich) und "08" (am empfindlichsten) eingestellt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 20...
- Seite 21 • "MANUA" (Manuell) - Wenn kein DMX-Signal vorhanden oder dieses unterbrochen ist, geht das Gerät automatisch in die letzte Farbeinstellung des manuellen Dimmungs-Modus. 3. Drücken Sie zum Suchen und Auswählen des gewünschten DMX-Status die Tasten UP oder DOWN. A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 21...
-
Seite 22: Uc Ir-Fernbedienung Und Airstream Ir Von Adj
Diese Funktion wird zum Aktivieren und Deaktivieren des Infrarotsensors verwendet. Wenn diese Funktion aktiviert ist, kann das Gerät mit der UC IR oder der Airstream IR-App von ADJ angesteuert werden. Weitere Informationen über die Funktionen und Steuerung der Funkfernbedienung finden Sie auf Seite 23. -
Seite 23: Fernbedienung Uc Ir/Airstream Ir Von Adj
Geräts richten Sie die Fernbedienung auf dessen Vorderseite und achten darauf, dass Sie nicht weiter als 10 Meter davon entfernt sind. Um die UC IR von ADJ verwenden zu können, aktivieren Sie zunächst den Infrarotsensor des Geräts. Für Informationen zum Aktivieren des Sensors, lesen Sie bitte die Anweisungen auf Seite 22. -
Seite 24: Dimmungskurven-Diagramm
Abstieg T (ms) Anstieg T (ms) Abstieg T (ms) Standard (Standardeinstellung) Bühne 1100 1540 1660 1180 1520 1860 1940 Architektonisch 1380 1730 2040 2120 Theater 1580 1940 2230 2280 A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 24... -
Seite 25: Masszeichnung
MASSZEICHNUNG A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 25... -
Seite 26: Wechsel Des Gehäuses
WECHSEL DES GEHÄUSES Das Gehäuse der MOD-Geräte sind austauschbar. Das Kit für ein weißes Gehäuse ist bei ADJ erhältlich. Der Wechsel des Gehäuses ist sehr einfach. Befolgen Sie zum Wechseln des Gehäuses die folgenden Anweisungen. Für weitere Unterstützung wenden sich bitte an den Kundensupport von ADJ. -
Seite 27: Frost-Filter
FROST-FILTER Der MOD HEX100 verfügt über 3 austauschbare Frost-Filter. Zum Einbau der Frost-Filter schrauben Sie die vier Flügelschrauben ab, mit denen die Linsen gesichert sind. Nehmen Sie die Linsen heraus und bauen Sie den Filter in das Gerät ein. Richten Sie die Bohrungen für die Flügelschrauben an den Kanten des Filters auf die Schraubenlöcher des Geräts aus. -
Seite 28: Technische Daten
197 x 139,5 x 251,5 mm Farben RGBWA+UV-Farbmischung DMX-Kanäle: 5 DMX-Modi: 6/7/8/11/12 Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 28... -
Seite 29: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Technik entsprechen, umweltfreundlich sind. Die RoHS-Richtlinie ist ein wichtiger Schritt auf dem Weg zur Erhaltung unserer Umwelt. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 29... -
Seite 30: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 30... -
Seite 31: Bemerkungen
A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande facebook.com/americandj Tel.: +31 45 546 85 00 / Fax: +31 45 546 85 99 twitter.com/americandj Web: www.americandj.eu/ E-Mail: support@adj.eu youtube.com/americandj A.D.J. Supply Europe B.V. – www.americandj.eu – MOD HEX100 Bedienungsanleitung Seite 31...
