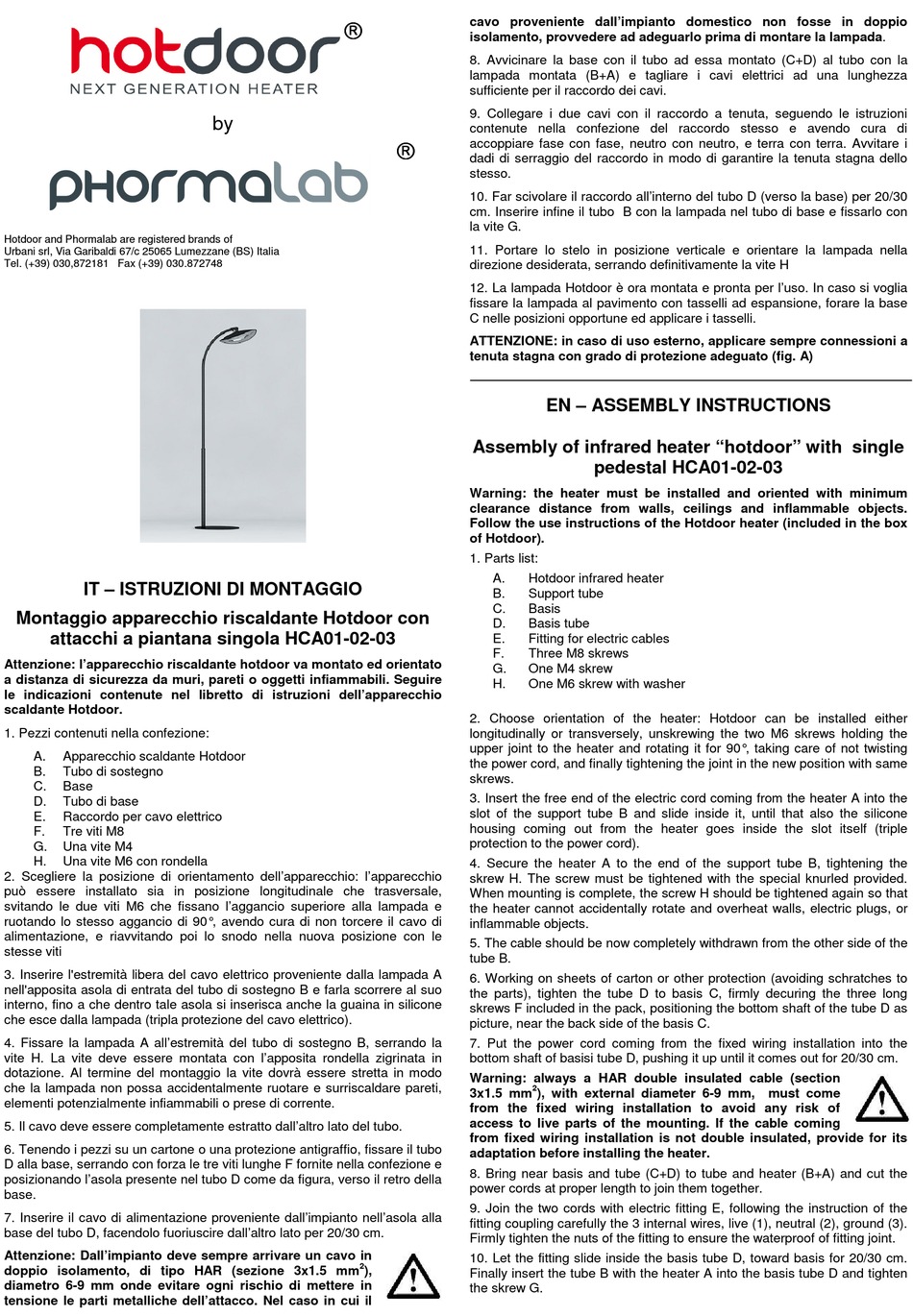

Phormalab HOTDOOR Montageanweisungen

Hotdoor and Phormalab are registered brands of
Urbani srl, Via Garibaldi 67/c 25065 Lumezzane (BS) Italia
Tel. (+39) 030,872181 Fax (+39) 030.872748
IT – ISTRUZIONI DI MONTAGGIO
Montaggio apparecchio riscaldante Hotdoor con
attacchi a piantana singola HCA01-02-03
Attenzione: l'apparecchio riscaldante hotdoor va montato ed orientato
a distanza di sicurezza da muri, pareti o oggetti infiammabili. Seguire
le indicazioni contenute nel libretto di istruzioni dell'apparecchio
scaldante Hotdoor.
1. Pezzi contenuti nella confezione:
A. Apparecchio scaldante Hotdoor
B. Tubo di sostegno
C. Base
D. Tubo di base
E. Raccordo per cavo elettrico
F. Tre viti M8
G. Una vite M4
H. Una vite M6 con rondella
2. Scegliere la posizione di orientamento dell'apparecchio: l'apparecchio
può essere installato sia in posizione longitudinale che trasversale,
svitando le due viti M6 che fissano l'aggancio superiore alla lampada e
ruotando lo stesso aggancio di 90° , avendo cura di non torcere il cavo di
alimentazione, e riavvitando poi lo snodo nella nuova posizione con le
stesse viti
3. Inserire l'estremità libera del cavo elettrico proveniente dalla lampada A
nell'apposita asola di entrata del tubo di sostegno B e farla scorrere al suo
interno, fino a che dentro tale asola si inserisca anche la guaina in silicone
che esce dalla lampada (tripla protezione del cavo elettrico).
4. Fissare la lampada A all'estremità del tubo di sostegno B, serrando la
vite H. La vite deve essere montata con l'apposita rondella zigrinata in
dotazione. Al termine del montaggio la vite dovrà essere stretta in modo
che la lampada non possa accidentalmente ruotare e surriscaldare pareti,
elementi potenzialmente infiammabili o prese di corrente.
5. Il cavo deve essere completamente estratto dall'altro lato del tubo.
6. Tenendo i pezzi su un cartone o una protezione antigraffio, fissare il tubo
D alla base, serrando con forza le tre viti lunghe F fornite nella confezione e
posizionando l'asola presente nel tubo D come da figura, verso il retro della
base.
7. Inserire il cavo di alimentazione proveniente dall'impianto nell'asola alla
base del tubo D, facendolo fuoriuscire dall'altro lato per 20/30 cm.
Attenzione: Dall'impianto deve sempre arrivare un cavo in
doppio isolamento, di tipo HAR (sezione 3x1.5 mm
diametro 6-9 mm onde evitare ogni rischio di mettere in
tensione le parti metalliche dell'attacco. Nel caso in cui il
   
by
2
),
cavo proveniente dall'impianto domestico non fosse in doppio
isolamento, provvedere ad adeguarlo prima di montare la lampada.
8. Avvicinare la base con il tubo ad essa montato (C+D) al tubo con la
lampada montata (B+A) e tagliare i cavi elettrici ad una lunghezza
sufficiente per il raccordo dei cavi.
9. Collegare i due cavi con il raccordo a tenuta, seguendo le istruzioni
contenute nella confezione del raccordo stesso e avendo cura di
accoppiare fase con fase, neutro con neutro, e terra con terra. Avvitare i
   
dadi di serraggio del raccordo in modo di garantire la tenuta stagna dello
stesso.
10. Far scivolare il raccordo all'interno del tubo D (verso la base) per 20/30
cm. Inserire infine il tubo B con la lampada nel tubo di base e fissarlo con
la vite G.
11. Portare lo stelo in posizione verticale e orientare la lampada nella
direzione desiderata, serrando definitivamente la vite H
12. La lampada Hotdoor è ora montata e pronta per l'uso. In caso si voglia
fissare la lampada al pavimento con tasselli ad espansione, forare la base
C nelle posizioni opportune ed applicare i tasselli.
ATTENZIONE: in caso di uso esterno, applicare sempre connessioni a
tenuta stagna con grado di protezione adeguato (fig. A)
EN – ASSEMBLY INSTRUCTIONS
Assembly of infrared heater "hotdoor" with single
Warning: the heater must be installed and oriented with minimum
clearance distance from walls, ceilings and inflammable objects.
Follow the use instructions of the Hotdoor heater (included in the box
of Hotdoor).
1. Parts list:
A. Hotdoor infrared heater
B. Support tube
C. Basis
D. Basis tube
E. Fitting for electric cables
F. Three M8 skrews
G. One M4 skrew
H. One M6 skrew with washer
2. Choose orientation of the heater: Hotdoor can be installed either
longitudinally or transversely, unskrewing the two M6 skrews holding the
upper joint to the heater and rotating it for 90° , taking care of not twisting
the power cord, and finally tightening the joint in the new position with same
skrews.
3. Insert the free end of the electric cord coming from the heater A into the
slot of the support tube B and slide inside it, until that also the silicone
housing coming out from the heater goes inside the slot itself (triple
protection to the power cord).
4. Secure the heater A to the end of the support tube B, tightening the
skrew H. The screw must be tightened with the special knurled provided.
When mounting is complete, the screw H should be tightened again so that
the heater cannot accidentally rotate and overheat walls, electric plugs, or
inflammable objects.
5. The cable should be now completely withdrawn from the other side of the
tube B.
6. Working on sheets of carton or other protection (avoiding schratches to
the parts), tighten the tube D to basis C, firmly decuring the three long
skrews F included in the pack, positioning the bottom shaft of the tube D as
picture, near the back side of the basis C.
7. Put the power cord coming from the fixed wiring installation into the
bottom shaft of basisi tube D, pushing it up until it comes out for 20/30 cm.
Warning: always a HAR double insulated cable (section
2
3x1.5 mm ), with external diameter 6-9 mm, must come
from the fixed wiring installation to avoid any risk of
access to live parts of the mounting. If the cable coming
from fixed wiring installation is not double insulated, provide for its
adaptation before installing the heater.
8. Bring near basis and tube (C+D) to tube and heater (B+A) and cut the
power cords at proper length to join them together.
9. Join the two cords with electric fitting E, following the instruction of the
fitting coupling carefully the 3 internal wires, live (1), neutral (2), ground (3).
Firmly tighten the nuts of the fitting to ensure the waterproof of fitting joint.
10. Let the fitting slide inside the basis tube D, toward basis for 20/30 cm.
Finally insert the tube B with the heater A into the basis tube D and tighten
the skrew G.
pedestal HCA01-02-03
