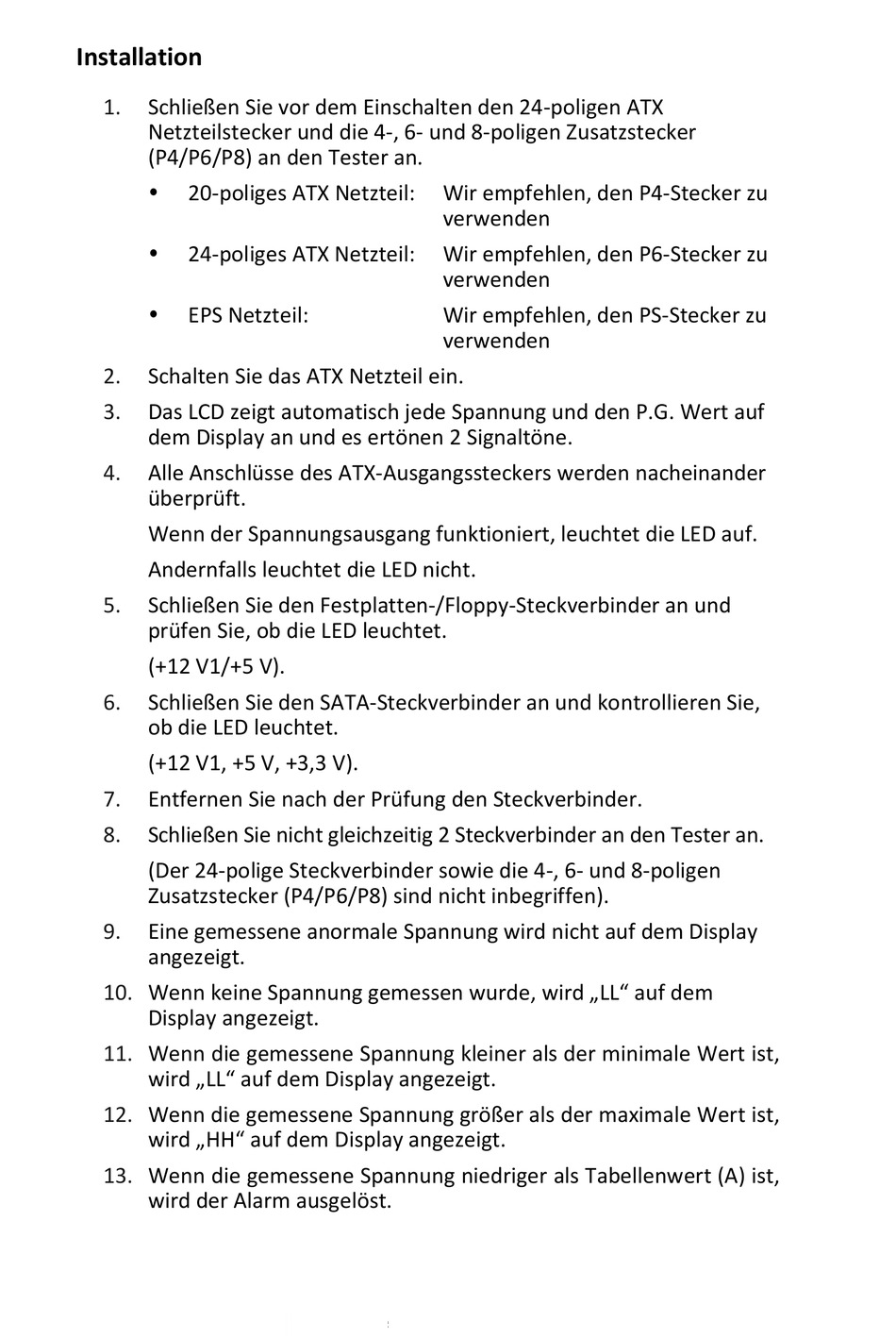

Installation
1.
Schließen Sie vor dem Einschalten den 24-poligen ATX
Netzteilstecker und die 4-, 6- und 8-poligen Zusatzstecker
(P4/P6/P8) an den Tester an.
20-poliges ATX Netzteil:
24-poliges ATX Netzteil:
EPS Netzteil:
2.
Schalten Sie das ATX Netzteil ein.
3.
Das LCD zeigt automatisch jede Spannung und den P.G. Wert auf
dem Display an und es ertönen 2 Signaltöne.
4.
Alle Anschlüsse des ATX-Ausgangssteckers werden nacheinander
überprüft.
Wenn der Spannungsausgang funktioniert, leuchtet die LED auf.
Andernfalls leuchtet die LED nicht.
5.
Schließen Sie den Festplatten-/Floppy-Steckverbinder an und
prüfen Sie, ob die LED leuchtet.
(+12 V1/+5 V).
6.
Schließen Sie den SATA-Steckverbinder an und kontrollieren Sie,
ob die LED leuchtet.
(+12 V1, +5 V, +3,3 V).
7.
Entfernen Sie nach der Prüfung den Steckverbinder.
8.
Schließen Sie nicht gleichzeitig 2 Steckverbinder an den Tester an.
(Der 24-polige Steckverbinder sowie die 4-, 6- und 8-poligen
Zusatzstecker (P4/P6/P8) sind nicht inbegriffen).
9.
Eine gemessene anormale Spannung wird nicht auf dem Display
angezeigt.
10.
Wenn keine Spannung gemessen wurde, wird „LL" auf dem
Display angezeigt.
11.
Wenn die gemessene Spannung kleiner als der minimale Wert ist,
wird „LL" auf dem Display angezeigt.
12.
Wenn die gemessene Spannung größer als der maximale Wert ist,
wird „HH" auf dem Display angezeigt.
13.
Wenn die gemessene Spannung niedriger als Tabellenwert (A) ist,
wird der Alarm ausgelöst.
Wir empfehlen, den P4-Stecker zu
verwenden
Wir empfehlen, den P6-Stecker zu
verwenden
Wir empfehlen, den PS-Stecker zu
verwenden
