Eigenschaften

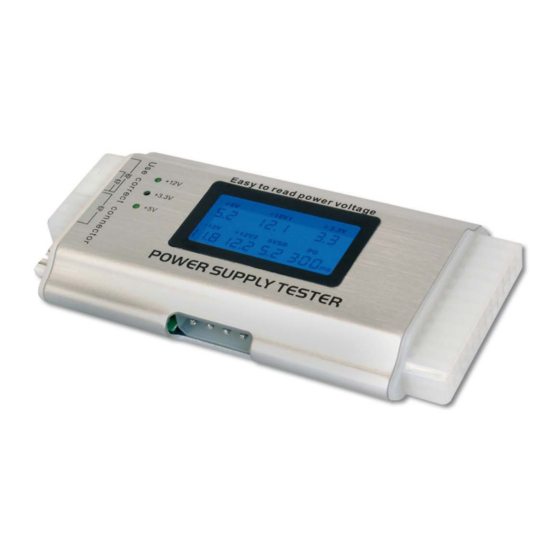

Das Produkt wurde mit einem LCD ausgestattet, um die
ATX-Netzteil-Spannungen anzeigen. Schließen Sie einfach den 24-poligen
ATX Netzteilstecker und die 4-, 6- und 8-poligen Zusatzstecker (P4/P6/P8)
an. Die Spannungen werden auf dem LCD-Panel angezeigt.
Eine einfache Möglichkeit zur Überprüfung eines ATX Netzteils.
•
Aluminiumgehäuse.
•
Genaue Spannungsanzeige +/- 0,1 V (+12 V1, +5 V, +3,3 V, 5 VSB,
•
+12 V2, -12 V).
Zeigt ATX P.G. Wert an.
•
Alarm bei niedrigeren oder höheren P.G. Werten.
•
Alle ATX Netzteil-Ausgangsanschlüsse werden überprüft.
•
Alarm bei Messung niedriger Spannungen.
•
Überspannungsalarm.
•
Alarm, wenn keine Spannung gemessen wird.
•
PC ATX Netzteil-Tester
Kurzanleitung zur Installation
DA-70601
Werbung
Verwandte Anleitungen für Digitus DA-70601
Inhaltszusammenfassung für Digitus DA-70601

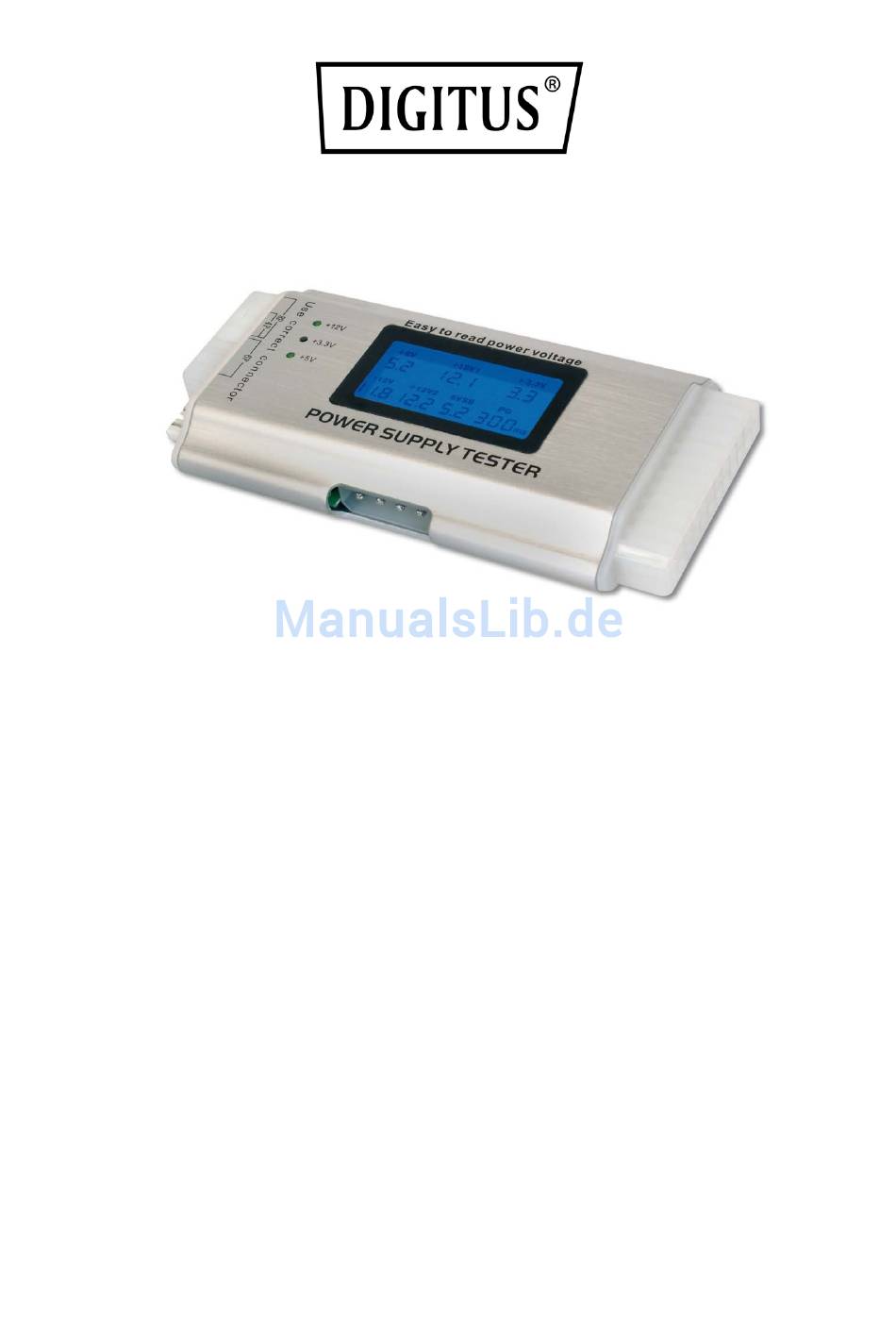

- Seite 1 PC ATX Netzteil-Tester Kurzanleitung zur Installation DA-70601 Eigenschaften Das Produkt wurde mit einem LCD ausgestattet, um die ATX-Netzteil-Spannungen anzeigen. Schließen Sie einfach den 24-poligen ATX Netzteilstecker und die 4-, 6- und 8-poligen Zusatzstecker (P4/P6/P8) an. Die Spannungen werden auf dem LCD-Panel angezeigt.
- Seite 2 Installation Schließen Sie vor dem Einschalten den 24-poligen ATX Netzteilstecker und die 4-, 6- und 8-poligen Zusatzstecker (P4/P6/P8) an den Tester an. 20-poliges ATX Netzteil: Wir empfehlen, den P4-Stecker zu verwenden 24-poliges ATX Netzteil: Wir empfehlen, den P6-Stecker zu ...
- Seite 3 Wenn die gemessene Spannung größer als Tabellenwert (B) ist, wird der Alarm ausgelöst. Überprüfungstabelle für den P.G. Wert: (A) PG (ms) Alarm Blinken 0-99 100-249 250-500 501-600 600-999 Wenn ein anormale Wert auftritt, wird der Alarm ausgelöst und die entsprechende Ziffer blinkt auf dem Display. SPANNUNGSTABELLE (B) Warn-Gleichspannungsbereich Grenzspannungsbereich Niedrig (A)
- Seite 4 Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Germany...
