Seite 2 von 10
Schließen Sie die Steckverbinder des
wie auf den Bildern unten dargestellt
ELFEi Bosch Tuning Tool
an Ihr Pedelec an.
Gehen Sie dabei wie folgt vor:
1. Ausschalten und Abnehmen des HMI bzw. Intuvia Displays von Ihrem Pedelec
2. Steckverbinder des
zuerst mit dem HMI bzw. Intuvia Display verbinden
ELFEi Bosch Tuning Tool
3. M-Ped-SE Steckverbinder mit der Lenkerhalterung verbinden
4. HMI bzw. Intuvia Display einschalten
5. Gewünschte Programmierung mit dem
vornehmen
ELFEi Bosch Tuning Tool
6. Nach Beenden des Programmiervorgangs das HMI bzw. Intuvia Display ausschalten
7.
Steckverbinder von der HMI bzw. Intuvia Lenkerhalterung entfernen.
ELFEi Bosch Tuning Tool
8. Steckverbinder von HMI bzw. Intuvia Display entfernen
9. HMI bzw. Intuvia Display wieder auf die Lenkerhalterung stecken
Achtung!
In der richtigen Position lassen sich die Steckverbinder ohne Kraftaufwand aufsetzen,
achten Sie auf saubere Kontakte und guten Sitz der Steckverbindungen.

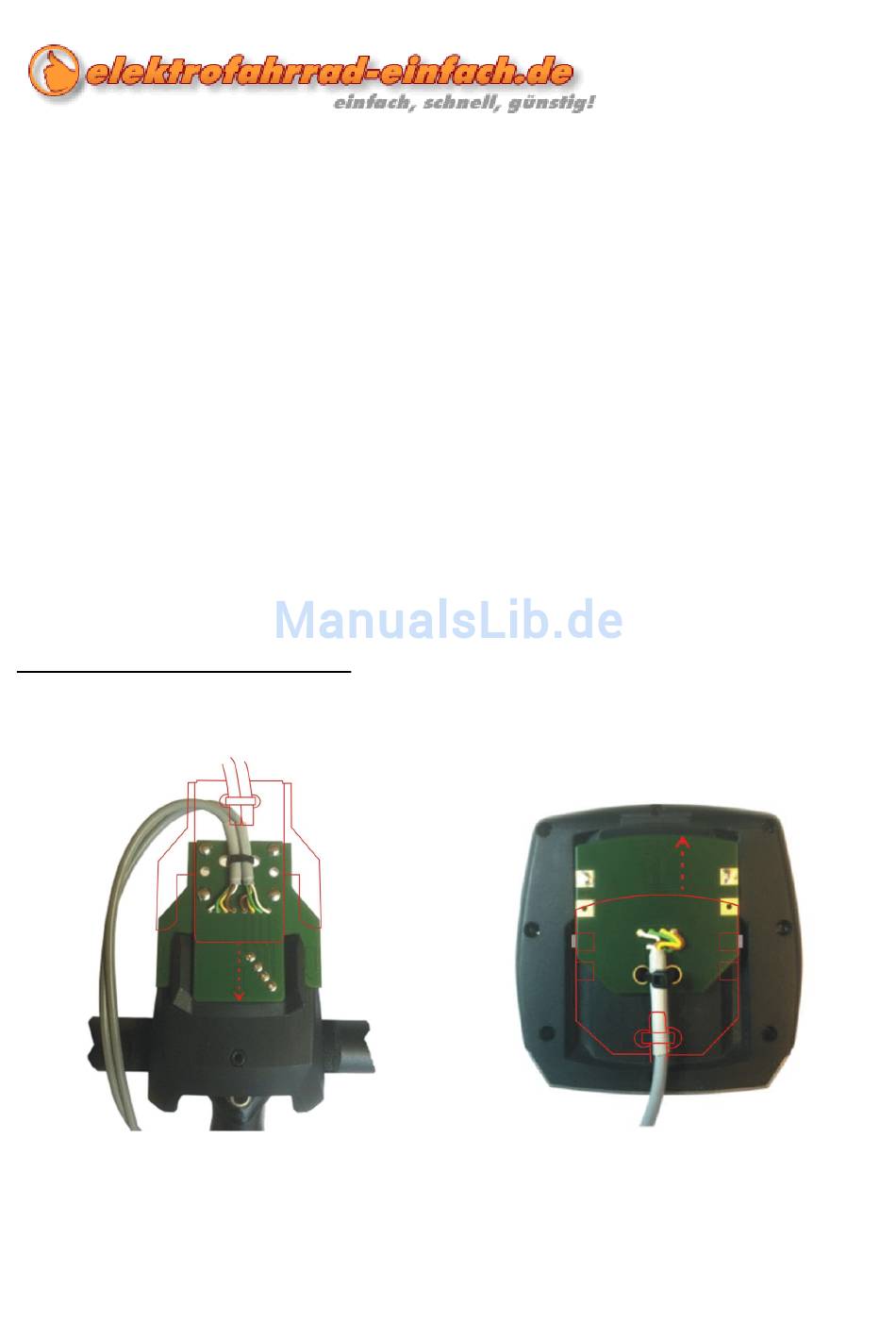

Intuvia – Display Steckverbinder
Lenkerhalterung:
Display:
Stand: 23.03.2015
Diese Bedienungsanleitung ist Eigentum der Fa. ProChip. Sie wird Kunden und Wiederverkäufern der Fa. ProChip kostenlos zur
Verfügung gestellt. Jede Vervielfältigung oder Modifikation, Weitergabe, Digitalisierung oder Abänderung zur Eigenverwendung ist
ohne schriftliche Erlaubnis der Fa. ProChip verboten.
© 2014 by ProChip
