Bitte lesen Sie Bedienungsanleitung aufmerksam durch bevor Sie das ELFEi Bosch Tuning Tool einsetzen
und beachten Sie unbedingt die Handhabung der Steckverbinder weiter unten in dieser Anleitung.
Das ELFEi Bosch Tuning Tool ist limitiert auf 1 Motor der Bosch „Classic Line", an diesem Motor können
beliebig oft Änderungen vorgenommen werden. Beim ersten Einsatz des M-Ped-SE an Ihrem Pedelec wird
das ELFEi Bosch Tuning Tool unwiderruflich an den angeschlossenen Motor gekoppelt, die Nutzung an
Die erreichbare Höchstgeschwindigkeit ist von der Leistungsfähigkeit des eingesetzten Systems abhängig!
Durch die Deaktivierung der Geschwindigkeits-Sperre erlischt die Herstellergarantie, bitte beachten Sie
hierzu auch die gesetzlichen Bestimmungen in Ihrem Land! Die Deaktivierung der Geschwindigkeits-
Sperre ist nur für Sport / Wettbewerbszwecke gedacht, nach der Deaktivierung darf das Fahrzeug nicht im
Straßenverkehr eingesetzt werden! Nach Aktivierung der Geschwindigkeits-Sperre befindet sich das E-
Bike wieder im Originalzustand und darf dann natürlich auch im Straßenverkehr genutzt werden.
Alle vorgenommenen Änderungen werden erst nach dem Ausschalten und erneutem Anschalten des
Diese Bedienungsanleitung ist Eigentum der Fa. ProChip. Sie wird Kunden und Wiederverkäufern der Fa. ProChip kostenlos zur
Verfügung gestellt. Jede Vervielfältigung oder Modifikation, Weitergabe, Digitalisierung oder Abänderung zur Eigenverwendung ist

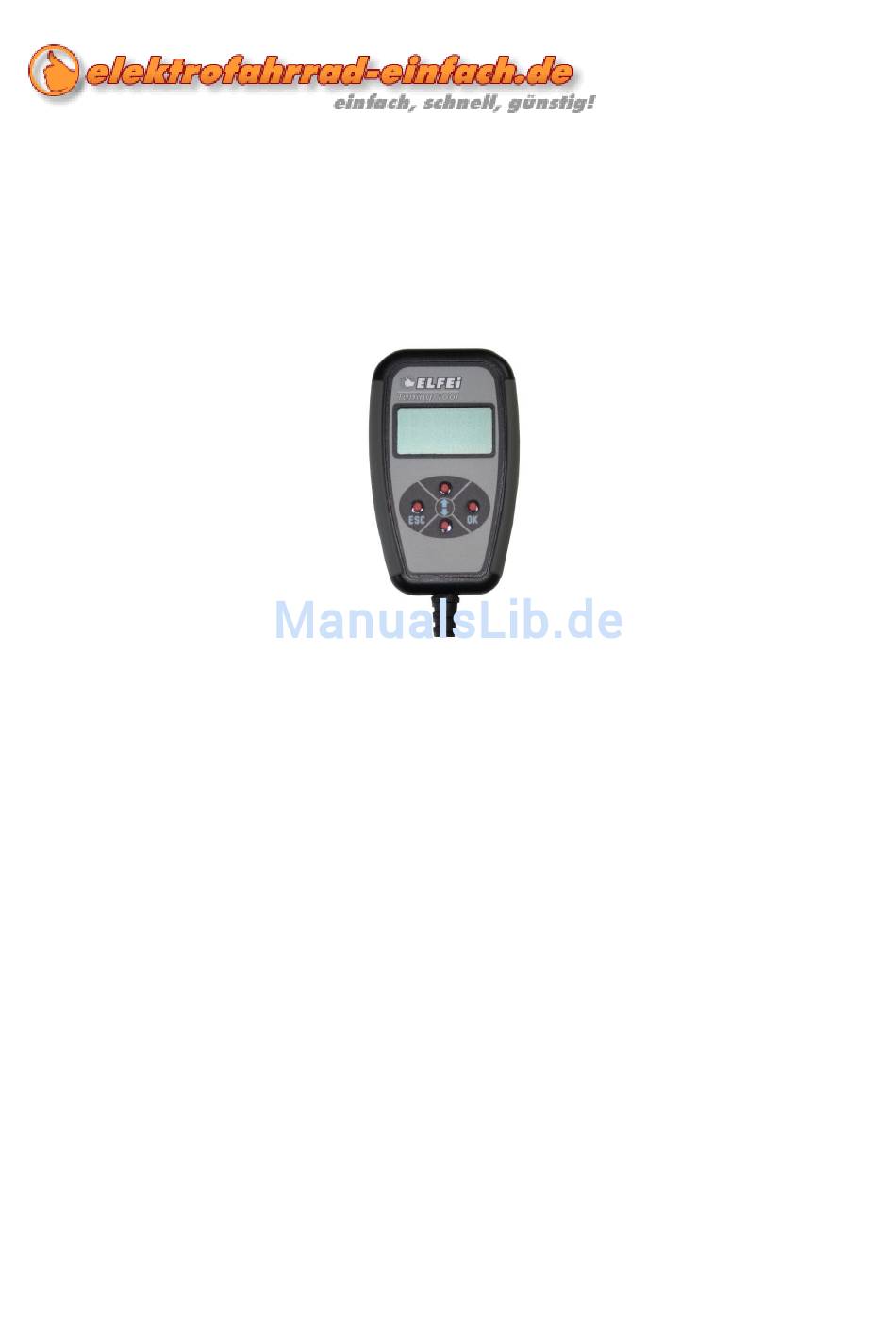

Bedienungsanleitung
ELFEi Bosch Tuning Tool
- Für Pedelec's mit Bosch Classic Line Motor -
einem anderem Motor ist dann ausgeschlossen.
Pedelc Systems wirksam.
Stand: 23.03.2015
ohne schriftliche Erlaubnis der Fa. ProChip verboten.
© 2014 by ProChip
Seite 1 von 10
Werbung
Inhaltszusammenfassung für ELFEi Bosch Tuning Tool
- Seite 1 Sie unbedingt die Handhabung der Steckverbinder weiter unten in dieser Anleitung. Das ELFEi Bosch Tuning Tool ist limitiert auf 1 Motor der Bosch „Classic Line“, an diesem Motor können beliebig oft Änderungen vorgenommen werden. Beim ersten Einsatz des M-Ped-SE an Ihrem Pedelec wird das ELFEi Bosch Tuning Tool unwiderruflich an den angeschlossenen Motor gekoppelt, die Nutzung an einem anderem Motor ist dann ausgeschlossen.
- Seite 2 Seite 2 von 10 Schließen Sie die Steckverbinder des wie auf den Bildern unten dargestellt ELFEi Bosch Tuning Tool an Ihr Pedelec an. Gehen Sie dabei wie folgt vor: 1. Ausschalten und Abnehmen des HMI bzw. Intuvia Displays von Ihrem Pedelec 2.
- Seite 3 ELFEi Bosch Tuning Tool - Firmware Version (des ELFEi Bosch Tuning Tool) Stand: 23.03.2015 Diese Bedienungsanleitung ist Eigentum der Fa. ProChip. Sie wird Kunden und Wiederverkäufern der Fa. ProChip kostenlos zur Verfügung gestellt. Jede Vervielfältigung oder Modifikation, Weitergabe, Digitalisierung oder Abänderung zur Eigenverwendung ist ohne schriftliche Erlaubnis der Fa.
- Seite 4 Seite 4 von 10 Tastatur des ELFEi Bosch Tuning Tool Hauptmenü Eine tabellarische Darstellung des Menü‘s finden Sie auf der letzten Seite dieser Anleitung - Auswahl: Vmax (Geschwindigkeits-Sperre) >Unlock (deaktiviert die Geschwindigkeits-Sperre) >Lock (aktiviert die Geschwindigkeits-Sperre (Originalzustand)) Der aktuelle Vmax Status wird ausgelesen und angezeigt:...
- Seite 5 Wählen Sie nun mit den „Up“ und „Down“ Tasten den Wert der geändert werden soll „Min“ bzw. „Max“ aus dem Menü und bestätigen mit der OK-Taste. Anschließend erfolgt die Displaymeldung „Wert neu“ im Display des ELFEi Bosch Tuning Tool, geben Sie hier den gewünschten Wert ein. (Siehe hierzu: "Eingabe eines Wertes") Nach erfolgter Programmierung des Übersetzungsverhältnisses wird der aktuelle Status erneut...
- Seite 6 Seite 6 von 10 - Auswahl: Einheit. (Einheiten) >KM (Anzeige in KM beim Intuvia bzw. HMI Display) >Meilen (Anzeige in Meilen beim Intuvia bzw. HMI Display) Der aktuelle Einheiten Status wird ausgelesen und angezeigt (KM bzw. Meilen). Wählen Sie nun mit den „Up“ und „Down“ Tasten die gewünschte Einheit „KM“ bzw. „Meilen“ aus dem Menü...
- Seite 7 Übersetzungsverhältnis Min Radumfang Beim ersten Einsatz des ELFEi Bosch Tuning Tool an Ihrem Pedelec werden diese Daten dauerhaft im ELFEi Bosch Tuning Tool gespeichert. Aufgrund der Länge der Motornummer ist diese unterteilt in SerialA, SerialB und SerialC, es handelt sich hierbei jedoch um eine einzige Motornummer.
-
Seite 8: Allgemeine Bedienung
Seite 8 von 10 Allgemeine Bedienung Eingabe eines Wertes: Nach Aufruf einer Funktion die die Eingabe eines Wertes erfordert erscheint im Display des ELFEi Bosch Tuning Tool „Wert neu“ 0. Beispiel Eingabe 357 : -Drücken Sie die UP-Taste bis eine 3 im Display steht 3x UP-Taste…... - Seite 9 Seite 9 von 10 Fehlermeldungen: Sollte ein Fehler während der Programmierung Ihres Pedelec auftreten so wird dieser mit einer entsprechenden Fehlermeldung im Display des ELFEi Bosch Tuning Tool angezeigt. Bitte notieren Sie den genauen Inhalt dieser Fehlermeldung und kontaktieren dann Ihren Distributor.
- Seite 10 Seite 10 von 10 Stand: 23.03.2015 Diese Bedienungsanleitung ist Eigentum der Fa. ProChip. Sie wird Kunden und Wiederverkäufern der Fa. ProChip kostenlos zur Verfügung gestellt. Jede Vervielfältigung oder Modifikation, Weitergabe, Digitalisierung oder Abänderung zur Eigenverwendung ist ohne schriftliche Erlaubnis der Fa. ProChip verboten. ©...
