Panda xControl Handbuch
Panda_xControl_deu.R02.1
14.8.17

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fischer Panda Panda xControl

Inhaltszusammenfassung für Fischer Panda Panda xControl

  • Seite 1 Panda xControl Handbuch Panda_xControl_deu.R02.1 14.8.17...

  • Seite 2: Aktueller Revisionsstand

    Die Vervielfältigung und Änderung des Handbuches ist nur mit der Erlaubnis und nach Absprache mit dem Hersteller erlaubt! Alle Rechte an Text und Bild der vorliegenden Schrift liegen bei Fischer Panda GmbH, 33104 Paderborn. Die Angaben wurden nach bestem Wissen und Gewissen gemacht. Für die Richtigkeit wird jedoch keine Gewähr übernommen.

  • Seite 3: Inhaltsverzeichnis

    Aktueller Revisionsstand ........................... 2 1 Sicherheitshinweise Panda xControl......................5 Personal..............................5 Sicherheitshinweise ..........................5 2 Panda xControl .............................. 7 Komponenten des xControl ........................7 2.1.1 xControl - CP-G ........................7 2.1.2 xControl - GC-S ........................7 2.1.3...
  • Seite 4 2.6.2.1 Fehlertabelle......................26 2.6.2.2 Beschreibung der Symbole .................. 28 Zubehör:.............................. 29 2.7.1 Dimensionszeichnung ......................30 Seite/Page 4 - Kaptitel/Chapter 1: 14.8.17...

  • Seite 5: Sicherheitshinweise Panda Xcontrol

    1.1 Personal Die hier beschriebenen Einstellungen können, soweit nicht anders gekennzeichnet, durch den Bediener ausgeführt werden. Der Einbau sollte nur von speziell ausgebildetem Fachpersonal oder durch Vertragswerkstätten (Fischer Panda Service Points) ausgeführt werden. 1.2 Sicherheitshinweise Beachten Sie die Sicherheitshinweise im Fischer Panda Hinweis! Generator Handbuch.
  • Seite 6 Sicherheitshinweise Panda xControl Arbeiten zu deaktivieren. Das Seeventil muss geschlossen werden. (nur PMS Version) Beachten Sie auch die Sicherheitshinweise der anderen Hinweis! Komponenten Ihres Systems. Seite/Page 6 - Kaptitel/Chapter 1: Sicherheitshinweise Panda xControl 14.8.17...

  • Seite 7: Panda Xcontrol

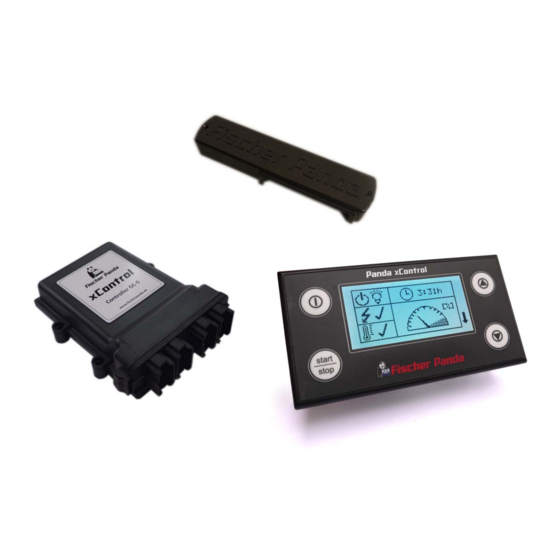

    Panda xControl 2. Panda xControl Das Panda xControl ist ein Generator Kontroll System mit drei Hauptkomponenten. 2.1 Komponenten des xControl 2.1.1 xControl - CP-G (Control Panel – Generator) - Art.-No. 21.02.02.204P Anzeige und Bedienelement des xControl. Fig. 2.1.1-1: Control Panel - Generator Das xControl CP-G ist das Anzeige und Bedienelement Die Spannungsversorgung erfolgt über das Buskabel.

  • Seite 8: Installation

    2.2.3 Installation des xControl - CP-G Das xContol - CP-G ist ein CAN Bus Modul. Alle Fischer Panda CAN Bus Module haben zwei RJ45 Buchsen. Eine zum Anschluss des Moduls an den CAN bus, die zweite um den CAN Bus weiter zu leiten. Das letze Modul am CAN Bus muss einen Abschlusswiederstand in der RJ45 Buchse haben.

  • Seite 9: Bedienung

    Generator ab jetzt mit einem externen Signal gestartet werden. Das CP-G Panel zeigt den Begrüßungsseite für zwei Fig. 2.3.1-2: Begrüßungsseite Sekunden. Danach zeigt das CP-G zeigt die Adressierungsseite für eine Fig. 2.3.1-3: Address Seite Sekunde 14.8.17 Kapitel/Chapter 2: Panda xControl - Seite/Page 9...

  • Seite 10: Übersichtsseite Mit Aktiviertem Autostart

    Die erste Übersichtsseite zeigt Ihnen ob der Autostart Fig. 2.3.1-1: Übersichtsseite 1 mit Autostart aktiviert ist. Übersichtsseite 1 mit aktivierter Autostart-Funktion. 2.3.2 Die Übersichtsseiten Die Anzeigeart/Sprache des Displays kann im Menü eingestellt werden. Seite/Page 10 - Kaptitel/Chapter 2: Panda xControl 14.8.17...

  • Seite 11: Übersichtsseiten Symbolik

    Stromstärke und die elektrische Leistung auf einzelnen Seiten angezeigt. Jede Seite zeigt den Wert für die drei Phasen untereinander an. Beispiel der Spannungsanzeige bei einem 3-Phasigen Fig. 2.3.3-3: Spannungsanzeige 3-P Symbolic/Deutsch Generator. 14.8.17 Kapitel/Chapter 2: Panda xControl - Seite/Page 11...
  • Seite 12 Panelmenü eingestellt werden . Die letzte Übersichtsseite : Fig. 2.3.3-6: letzte Übersichtsseite Der Sprung in das Menü erfolgt mit dem drücken der Start/ Stop - Enter Taste. Die Übersichtsseite 5 ist in jeder Anzeigeart/Sprache gleich. Seite/Page 12 - Kaptitel/Chapter 2: Panda xControl 14.8.17...

  • Seite 13: Starten Des Generators

    Befestigungsschrauben kontrollieren, Schlauchverbindungen auf Undichtigkeiten überprüfen, elektrische Anschlüsse kontrollieren. Elektrische Leitungen auf Beschädigungen/Scheuerstellen kontrollieren. 4. Schalten Sie die Verbraucher ab. Der Generator sollte ohne Last gestartet werden. 5. Gegebenenfalls Kraftstoffventil öffnen. 6. Gegebenenfalls Batteriehauptschalter schließen (einschalten). 14.8.17 Kapitel/Chapter 2: Panda xControl - Seite/Page 13...

  • Seite 14: Starten Des Generator

    Fig. 2.4.3-4: Vorglühen Nach dem Vorglühen wird der Generator von der xControl Steuerung gestartet. 5. Anlasser an. Fig. 2.4.3-5: Anlasser Um den Stromverbrauch zu minimieren, wird beim Start des Anlassers das Glühen kurz unterbrochen. Seite/Page 14 - Kaptitel/Chapter 2: Panda xControl 14.8.17...

  • Seite 15: Stoppen Des Generators

    Last die Generatortemperatur stabilisieren lassen. Bei einer höheren Umgebungstemperatur (mehr als 25 °C) sollte der Generator immer ohne Belastung für mindestens 5 Minuten laufen, bevor er abschaltet wird, unabhängig davon, welche Belastung aufgeschaltet war. 14.8.17 Kapitel/Chapter 2: Panda xControl - Seite/Page 15...

  • Seite 16: Das Menü

    2. Untermenü „Generator“ - Im Untermenü Generator werden alle generatorrelevanten Einstellungen geändert, z.B. Kraftstoffpumpe entlüften usw. 3. Das Untermenü „Service“ ist gesperrt und nur für geschultes Personal und Fischer Panda Mitarbeiter zugänglich. 4. Zurück - Zurück zu den Übersichtsseiten Seite/Page 16 - Kaptitel/Chapter 2: Panda xControl...

  • Seite 17: Untermenü „Panel

    -Wechsel vom Untermenü „Panel“ zum Hauptmenü 2.5.2.1 Einstellen der Beleuchtung des CP-G Mit den „Step-up“/“Step-down“ Tasten wird der Menüpunkt angewählt und mit der „Start/Stop - Enter“ Taste bestätigt. Es öffnet sich der entsprechende Menüpunkt. 14.8.17 Kapitel/Chapter 2: Panda xControl - Seite/Page 17...

  • Seite 18: Einstellen Des Kontrastes Des Cp-G

    „bestätigen“ ausgewählt und mit der „Start/Stop - Enter“ Taste bestätigt werden. 2.5.2.5 Einstellen der Darstellungsart der Übersichtsseiten des CP-G Mit den „Step-up“/“Step-down“ Tasten wird der Menüpunkt angewählt und mit der „Start/Stop - Enter“ Taste bestätigt. Seite/Page 18 - Kaptitel/Chapter 2: Panda xControl 14.8.17...

  • Seite 19: Einstellen Der Sprache Der Textseiten Des Cp-G

    „bestätigen“ ausgewählt und mit der „Start/Stop - Enter“ Taste bestätigt werden. 2.5.2.8 Einstellen des akustischen Alarms Mit den „Step-up“/“Step-down“ Tasten wird der Menüpunkt angewählt und mit der „Start/Stop - Enter“ Taste bestätigt. Es öffnet sich der entsprechende Menüpunkt. 14.8.17 Kapitel/Chapter 2: Panda xControl - Seite/Page 19...

  • Seite 20: Einstellen Des Blinkens Der Anzeige Bei Einem Fehler

    „bestätigen“ ausgewählt und mit der „Start/Stop - Enter“ Taste bestätigt werden. 2.5.2.11 Einstellen der Anzeige der optionalen Messdaten Mit den „Step-up“/“Step-down“ Tasten wird der Menüpunkt angewählt und mit der „Start/Stop - Enter“ Taste bestätigt. Es öffnet sich der entsprechende Menüpunkt. Seite/Page 20 - Kaptitel/Chapter 2: Panda xControl 14.8.17...

  • Seite 21: Rücksetzen Aller Werte Des Untermenüs Panel Zu Standard Werten

    -einstellen des optionalen DC-Ausganges 3. Ausgänge schalten -manuelles schalten der einzelnen digitalen Ausgänge 4. Ereignisspeicher -anzeigen des Ereignisspeichers 5. Systemgeräte zeigen -anzeigen der erkannten Systemgeräte 6. Reset auf Standard -zurücksetzen aller Parameter des Untermenü 14.8.17 Kapitel/Chapter 2: Panda xControl - Seite/Page 21...

  • Seite 22: Einstellen Des Autostarts Des Cp-G

    Ist der Generator mit Automatik Start in Betrieb und wird manuell gestoppt, wird der Automatik Start auf „off“ gesetzt. Nach dem Ausschalten und wieder Einschalten des Systems ist der Autostart wieder aktiv. Seite/Page 22 - Kaptitel/Chapter 2: Panda xControl 14.8.17...

  • Seite 23: Einstellen Des Optionalen Dc Ausgangs Des Cp-G

    „bestätigen“ ausgewählt und mit der „Start/Stop - Enter“ Taste bestätigt werden. 2.5.3.3 Schalten der Schaltausgänge des CP-G Mit den „Step-up“/“Step-down“ Tasten wird der Menüpunkt angewählt und mit der „Start/Stop - Enter“ Taste bestätigt. Es öffnet sich der entsprechende Menüpunkt. 14.8.17 Kapitel/Chapter 2: Panda xControl - Seite/Page 23...

  • Seite 24: Auslesen Des Ereignisspeichers Des Cp-G

    1. Drücken und halten der „Step down“ Taste bei ausgeschaltetem Panel. 2. Einschalten des Panels und halten der Step down Taste bis der erste Übersichts Bildschirm gezeigt wird. 3. Die Panel Sprache ist nun zurückgesetzt. Alle anderen Einstellungen werden beibehalten. Seite/Page 24 - Kaptitel/Chapter 2: Panda xControl 14.8.17...

  • Seite 25: Wie Man Die Panelsprache Nach Dem Reset Einstellt

    Ein Fehlercode wird angezeigt, wenn ein Parameter außerhalb seines Betriebsbereichs ist. Siehe “Fehlertabelle” auf Seite 26. Siehe “Beschreibung der Symbole” auf Seite 28. Beispiel: Fehler Nr. 7 - Öldruck zu niedrig -Fehler führte zur Notabschaltung 14.8.17 Kapitel/Chapter 2: Panda xControl - Seite/Page 25...

  • Seite 26: Fehlertabelle

    Kurzschluss Temperatur Temperaturwert zu hoch Zylinderkopf Temperatur Wicklung Temperaturwert zu hoch Temperatur Abgas Temperaturwert zu hoch Temperatur Elektronik Temperaturwert zu hoch n.v. Anlasserleistung Anlasserfehler Kurzschluss, Anlasser defekt n.v. Glühkreis Glühkreisfehler Kurzschluss n.v. Seite/Page 26 - Kaptitel/Chapter 2: Panda xControl 14.8.17...
  • Seite 27 Syncmodul verfügbar aber nur Notlauf Modus nein Syncmodul nicht ausgewählt Service gemacht Benutzer Serviceinterval rücksetzen n.v. n.v. Admin Parameter Benutzer Parameter geändert in der n.v. n.v. geändert Admin Ebene Reserviert n.v. n.v. 14.8.17 Kapitel/Chapter 2: Panda xControl - Seite/Page 27...

  • Seite 28: Beschreibung Der Symbole

    Generator läuft AC Voltage Generator aus Hochlaufphase/ Generatorstart Temperatur Override Standby Motor Automatik Start Abgas Starterbatterie Wicklung Betriebsstunden Vorglühen Öldruck Drehzahl Selbsttest Tankanzeige % Scheinleistung Starter dreht Beispiel: Fehler73: Fehlerabschaltung wegen Temperatur Wicklung Seite/Page 28 - Kaptitel/Chapter 2: Panda xControl 14.8.17...

  • Seite 29: Zubehör

    FP-Bus Kabel (15 m): 34.02.02.131H Fig. 2.7-1: FP-Bus Kabel (15 m): 34.02.02.131H Abschlußwiederstand:34.02.02.133H Fig. 2.7-2: Abschlußwiederstand:34.02.02.133H Adapter Rahmen: 31.03.20.263H Fig. 2.7-3: Adapter Rhamen: 31.03.20.263H xContol CP-G in einem Generator Control (P6+) Ausschnitt 14.8.17 Kapitel/Chapter 2: Panda xControl - Seite/Page 29...

  • Seite 30: Dimensionszeichnung

    Panda xControl 2.7.1 Dimensionszeichnung Fig. 2.7.1-1: CP-G Seite/Page 30 - Kaptitel/Chapter 2: Panda xControl 14.8.17...
