5. Installation

Installation
Nach Öffnen der Verpackung sollten Sie diese gut aufbewahren. Installieren Sie die 2 Batterien in der
Fernbedienung und schliessen das Gerät mit dem Steckernetzteil an die Stromversorgung an.
Lieferumfang:
PROSWITCH-8
Infrarotfernbedienung mit 2 AAA Batterien
Netzkabel, Phoenix 10-poliger Stecker
Bedienungsanleitung
Front
Der PROSWITCH-8 zeigt Ihnen mit seiner LC- Anzeige alle relevanten Parameter an. Der gewählte
Eingang wird mit einer LED signalisiert, im StandBy Modus leuchtet die POWER LED.
Um das Gerät nicht aus Versehen ausschalten zu können, muss der POWER Knopf zum Ausschalten mind. 3
sec gedrückt gehalten werden.
Rückseite
Alle Anschlüsse des PROSWITCH-8 befinden sich auf der Rückseite des Gerätes.
POWER: 100-250V AC
DVI-I oder HDMI 1.3 kompatible Buchsen bis 225 MHz (entspricht HDMI 1.3)
RS-232 zur Fernsteuerung mit Fremdsteuerungen oder zum Firmwareupdate
57600 Baud 8N1
STEREO AUDIO INPUTS 1-8, Stereo Cinch
SPDIF inputs 1-4 Video 1-4 zugeordnet
DVI-I OUT, diesen Ausgang mit dem Display verbinden
STEREO AUDIO OUT
SPDIF OUT für Dolby Digital oder PCM 2-Kanal
REMOTE für Eingang 1-8 und Statusanzeige VGA oder DVI

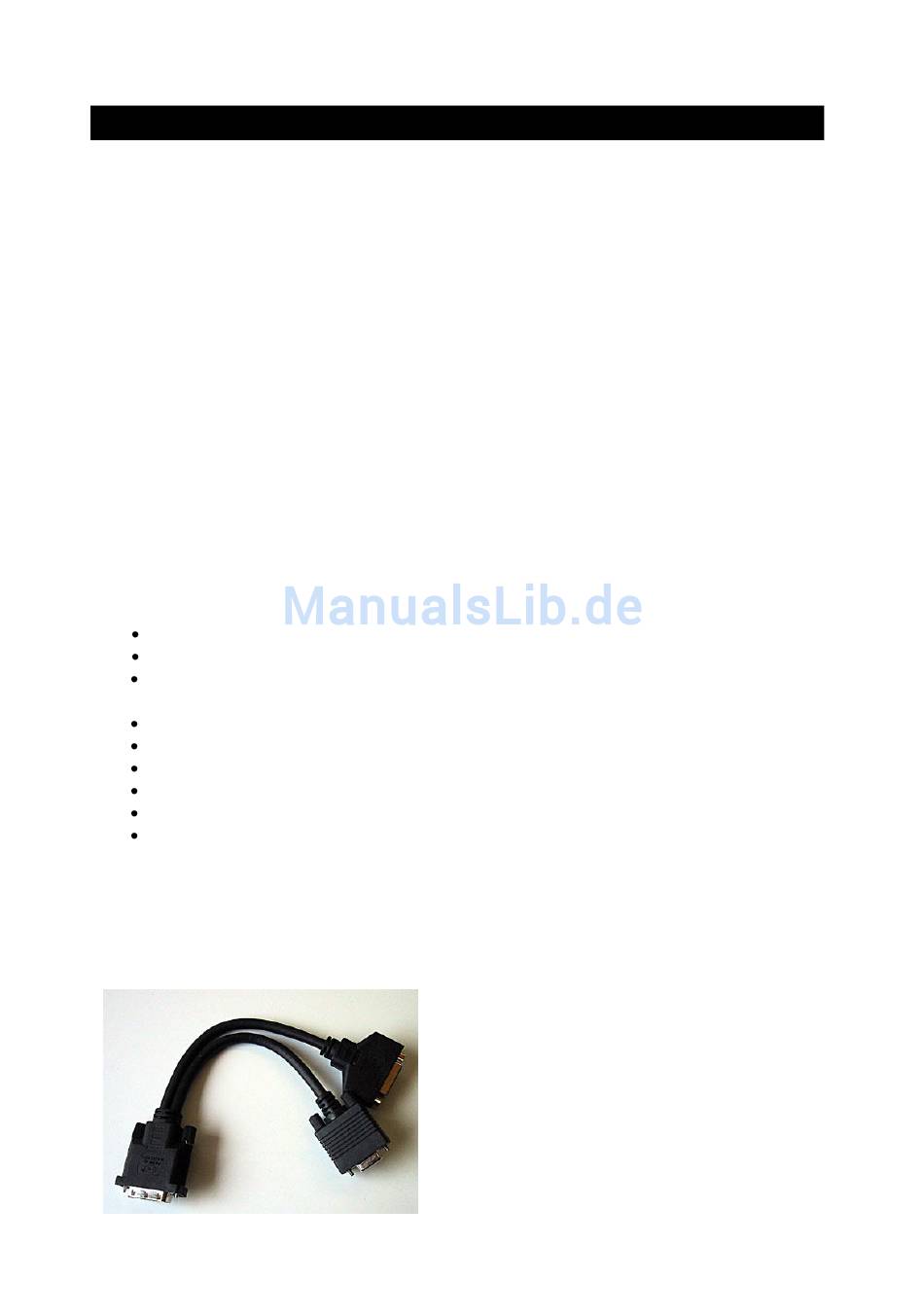

5.1 Optionales BreakOut Kabel
Zum PROSWITCH-8 bieten wir ein spezielles Ein/Ausgangskabel an, mit dem Sie an den Eingängen und
am Ausgang VGA und HDMI/DVI Quellen oder Displays anschliessen können.
Im Grunde hat das Gerät 4 Schaltebenen, 1.VGA,2. DVI/HDMI,3. Stereo AUDIO und 4. Digital Audio.
Das Kabel ist bei uns als Zubehör erhältlich.
