PRODUKTBESCHREIBUNG
3.3

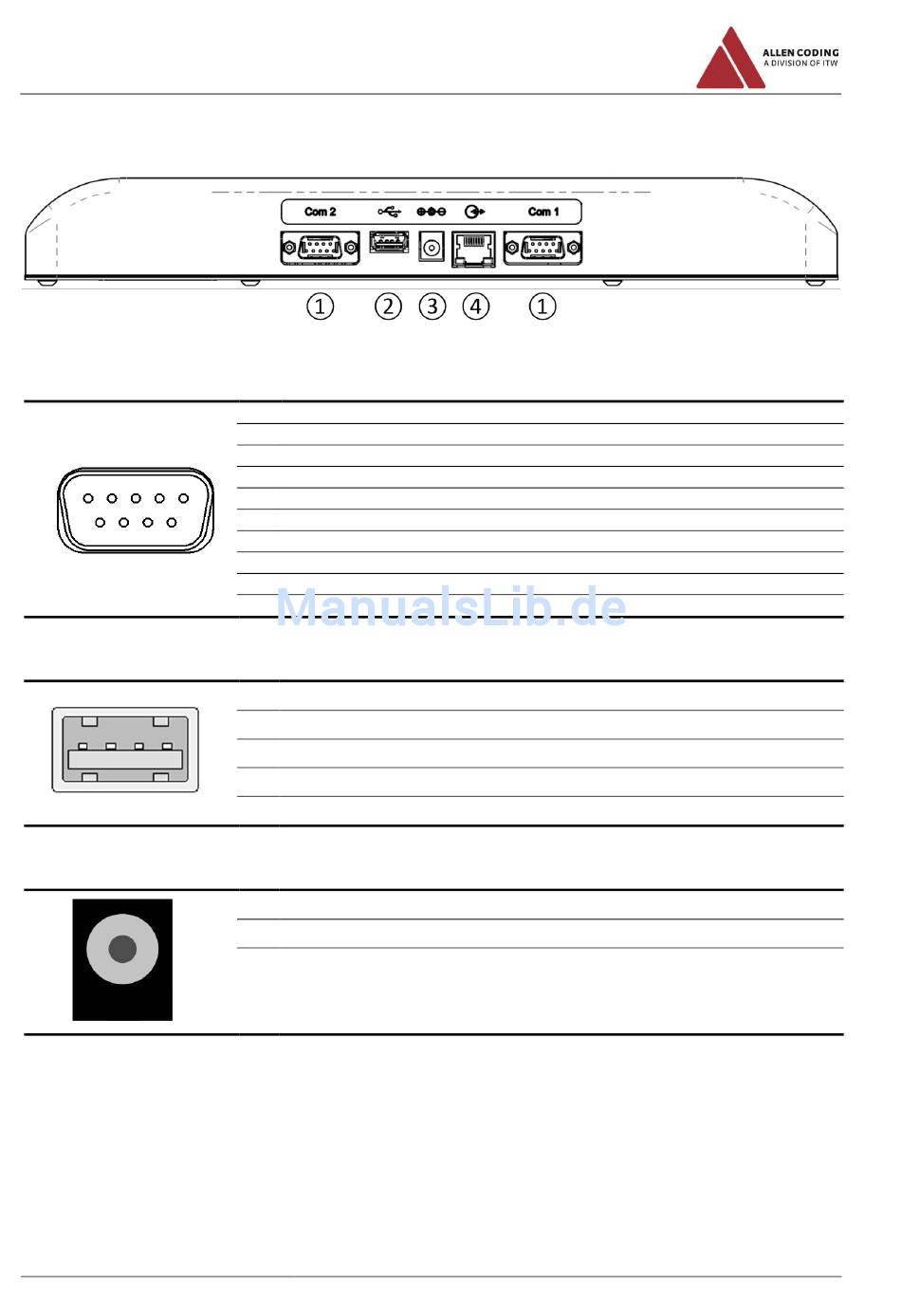

Schnittstellen des a:touch 2
1. Kommunikations-Schnittstelle RS-232 (Stecker D-Sub 9-polig) COM1 / COM2
1
5
6
9
2. USB-Anschluss (Buchse Typ A)
4
3
2
1
3. Anschluss Spannungsversorgung (2,5 x 5,5 mm Hohlstecker; V+ innerer Kontakt, V- äußerer Kontakt)
1
2
12
Pin
Beschreibung/Funktion
1
DCD – Daten können empfangen werden
2
RX – Empfangsdaten
3
TX – Sendedaten
4
DTR – Betriebsbereitschaft
5
GND – Signalmasse
6
DSR – Einsatzbereitschaft der Gegenstelle
7
RTS – Sendeanforderung
8
CTS – Sendeerlaubnis
9
RI – Klingelzeichen
Pin
Beschreibung/Funktion
1
+ 5V
2
Daten -
3
Daten +
4
GND
Pin
Beschreibung/Funktion
1
+12 V
2
Masse
:touch 2
a
V1.03
