Inhaltszusammenfassung für Allen Coding a:touch 2

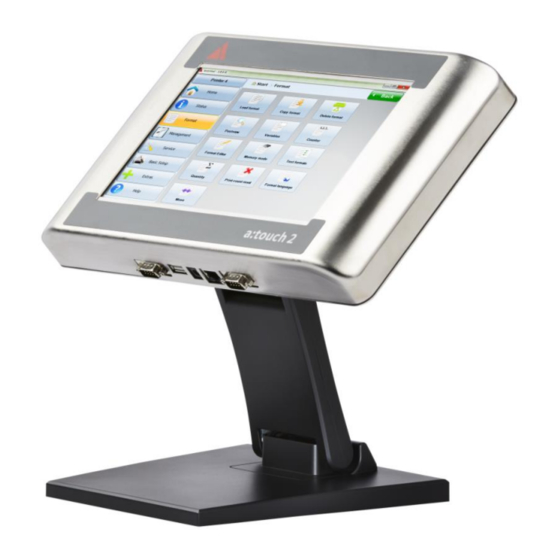

- Seite 1 2 Universelles Bedienteil für Allen-Thermotransferdrucker BETRIEBSANLEITUNG...
-
Seite 3: Wichtige Hinweise
©Copyright 2016 Allen Coding GmbH, Alle Rechte vorbehalten. Haftungsausschluss Die Firma Allen Coding GmbH unternimmt alle Maßnahmen um sicher zu stellen, dass das von ihr veröffentlichte Do- kument zum Zeitpunkt der Veröffentlichung korrekt ist. Es kann jedoch keine Garantie für die Fehlerfreiheit des Doku- mentes gegeben werden. -
Seite 4: Inhaltsverzeichnis
2.5.2 EMV-Konformitätserklärungen ..........................9 2.5.3 RoHS / WEEE – Konformität ............................. 10 Produktbeschreibung ......................11 Sicherheitsvorschriften ............................11 Lieferumfang ................................11 Schnittstellen des a:touch 2 ............................. 12 Auspacken und Installation ....................14 Auspacken ................................14 Installation ................................15 Kalibrierung des Touchscreens ..................16 Bedienung ........................ - Seite 5 INHALTSVERZEICHNIS Technische Daten......................22 Maßzeichnung ........................24 Anhang ............................25 CE-Konformitätserklärung ............................25 Ersatzteile ................................. 26 a:touch 2 V1.03...
-
Seite 6: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN 1 Sicherheitsinformationen In diesem Kapitel finden Sie Informationen zu Aufbau und Bedeutung der in dieser Betriebsanleitung verwendeten Sicherheitshinweise sowie Informationen über mögliche Restgefahren die bei einer bestimmungsgemäßen Verwendung des Gerätes auftreten können. 1.1 Aufbau der Sicherheitshinweise SIGNALWORT Art / Quelle der Gefahr Erläuterung der Gefährdung und Hinweis auf mögliche Folgen bei Missachtung ▪... -
Seite 7: Verwendete Piktogramme
Funktion und Effizienz des Gerätes beeinträchtigen. Für Schäden die durch nicht empfohlene Zubehör- und Ersatzteile oder unsachgemäßen Gebrauch verursacht werden, wird jegliche Gewährleis- tung und Haftung durch den Hersteller ausgeschlossen. ▪ Verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehör und Original-Ersatzteile. a:touch 2 V1.03... -
Seite 8: Produktidentifikation
Eindeutige Identifikationsnummer (5-stellig) z.B. 15001 2.2 Bestimmungsgemäße Verwendung ▪ Das Bedienteil a:touch 2 dient zur Überwachung und Steuerung von Thermotransfer-Drucksystemen der Allen Coding GmbH. ▪ Die USB Schnittstelle darf ausschließlich zur Übertragung von Daten mit einem direkt angeschlossenen USB Stick verwendet werden. -
Seite 9: Kennzeichnung Des Gerätes
EN 55022 ein. Warnung: Es liegt nach EN 55022 ein Gerät der Klasse A vor. Das Gerät kann im Wohnbereich Funkstörungen verursa- chen. In einem solchen Fall kann es notwendig sein, dass der Benutzer angemessene Maßnahmen ergreift. a:touch 2 V1.03... -
Seite 10: Rohs / Weee - Konformität
PRODUKTIDENTIFIKATION Konformitätserklärung zu Emissions-Richtlinie der Federal Communications Commission (FCC) Dieses Gerät wurde getestet und hält die Grenzwerte für digitale Geräte der Klasse A gemäß Abschnitt 15 der FCC- Bestimmungen ein. Diese Grenzwerte sind dazu bestimmt einen angemessenen Schutz gegen schädliche Interferenzen beim Betrieb des Geräts in gewerblicher Umgebung zu bieten. -
Seite 11: Produktbeschreibung
Mängel und / oder Unvollständigkeit unverzüglich an den Hersteller oder Ihrem Distributor. Folgende Teile gehören standardmäßig zum Lieferumfang des Gerätes: Position Anzahl Artikelnummer Beschreibung 190200 a:touch 2 190238 Netzteil 12V/24W - Kit 190228 Standfuß VESA 75/100 – montiert 108537 USB Ethernet Adapter Ethernetkabel, CAT6, S/FTP, 3 m Zubehör USB Stick... -
Seite 12: Schnittstellen Des A:touch 2
PRODUKTBESCHREIBUNG Schnittstellen des a:touch 2 1. Kommunikations-Schnittstelle RS-232 (Stecker D-Sub 9-polig) COM1 / COM2 Beschreibung/Funktion DCD – Daten können empfangen werden RX – Empfangsdaten TX – Sendedaten DTR – Betriebsbereitschaft GND – Signalmasse DSR – Einsatzbereitschaft der Gegenstelle RTS – Sendeanforderung CTS –... - Seite 13 PRODUKTBESCHREIBUNG 4. Netzwerk-Anschluss (Buchse RJ-45) Beschreibung/Funktion a:touch 2 V1.03...
-
Seite 14: Auspacken Und Installation
AUSPACKEN UND INSTALLATION 4 Auspacken und Installation In dem folgenden Kapitel finden Sie Informationen zum Auspacken und zur Installation des Gerätes. Auspacken VORSICHT Gefahren durch Mängel oder Transportschäden! Transportschäden am Gerät können zu unvorhersehbaren Gefährdungen für Personen und / oder Sach- werte führen. -
Seite 15: Installation
Lagern Sie das Gerät vor Inbetriebnahme 24 Stunden in einer Umgebung, die dem späteren Verwen- dungszweck in Bezug auf Temperatur und Luftfeuchtigkeit entspricht. So kann sich das Gerät akkli- matisieren. Verbinden Sie das Netzteil mit dem zugehörigen Anschluss am a:touch 2 (Anschluss 3). Das System fährt nun automa- tisch hoch. a:touch 2... -
Seite 16: Kalibrierung Des Touchscreens
KALIBRIERUNG DES TOUCHSCREENS 5 Kalibrierung des Touchscreens Beenden Sie die Software a:Control und klicken Sie auf [Start] - [Alle Programme] - [TouchKit] - [Configure Utili- ty] um das Programm für die Kalibrierung des Touchscreens zu starten. Sollte eine Sicherheitsabfrage erscheinen, bestätigen Sie diese mit [Ja]. Es öffnet sich ein Fenster mit Einstellungsmöglichkeiten für den Touchscreen. - Seite 17 6. Wiederholen Sie Schritt 5 bei den 3 weiteren Positionen des X-Symbols. 7. Am Ende der Kalibrierung werden die neuen Parameter gespeichert. Bestätigen Sie den Abschluss der Kalibrie- rung mit [OK]. 8. Schließen Sie das Setup-Fenster mit [OK]. a:touch 2 V1.03...
-
Seite 18: Bedienung
BEDIENUNG 6 Bedienung ACHTUNG Beschädigung des Gerätes durch Sturz oder Erschütterungen! Durch Biegen oder Verformen kann das Gerät oder Teile davon beschädigt werden. Lassen Sie das Gerät nicht fallen und setzen Sie es keinen Erschütterungen aus. ▪ Verstauen Sie das Gerät in der dafür vorgesehenen Halterung und montieren Sie die Halterungen an einem erschütterungsfreien Platz. -
Seite 19: Reinigung Und Wartung
Veränderungen oder Modifizierungen am Gerät können zum Erlöschen der Herstellergarantie führen. ▪ Wenden Sie sich für eine Wartung oder Reparatur des Gerätes an den Hersteller oder Distributor. 7.2.1 Ersatzteile Beachten Sie die Ersatzteilliste unter „Ersatzteile” im Anhang. a:touch 2 V1.03... -
Seite 20: Serviceadresse
REINIGUNG UND WARTUNG 7.2.2 Serviceadresse Deutschland United Kingdom Allen Coding GmbH Allen Coding Service Department Unit 9, Gateway 1000, Friedrich-Bergius-Ring 30 Whittle Way, Arlington Business Park, D-97076 Würzburg Stevenage, Herfordshire SG1 2FP Tel.: +49 931 250 76 - 911 Tel.: +44 1438 347 770 +49 931 250 76 –... -
Seite 21: Transport, Lagerung Und Entsorgung
Entsorgen Sie getrennt nach Materialien. Zielstellung sollte stets eine umweltschonende, maximale Wieder- verwertbarkeit der Materialien sein. ▪ Beachten Sie Material- und Entsorgungshinweise, die möglicherweise auf bestimmten Einzelteilen vorhanden sind. ▪ Nutzen Sie die Möglichkeit der Rückgabe bei Hersteller oder Lieferant. a:touch 2 V1.03... -
Seite 22: Technische Daten
TECHNISCHE DATEN 9 Technische Daten a:touch 2 Display Diagonale 10,1“ (25,65 cm) Dimensionen [mm] 222,72 x 125,28 Auflösung (Pixel) 1024 x 600 Technologie TFT LCD Farben 262.144 Hintergrundbeleuchtung Betrieb Steuerung berührungsempfindlich (touch) Touch-Technologie resistiv 4-Draht System Prozessor Intel ® Atom™ N2600 1,6 GHz... - Seite 23 TECHNISCHE DATEN Netzteil Eingang Netzteil Netzspannung [V 100 - 240 Netzfrequenz [Hz] 50 - 60 Stromaufnahme [A] 0,58 Ausgang Netzteil Spannung [V Strom [A] Leistungsabgabe [W] max. 24 a:touch 2 V1.03...
-
Seite 24: Maßzeichnung
MAßZEICHNUNG 10 Maßzeichnung Dimensionen (mm) :touch 2 V1.03... -
Seite 25: Anhang
MAßZEICHNUNG Anhang CE-Konformitätserklärung a:touch 2 V1.03... -
Seite 26: Ersatzteile
MAßZEICHNUNG Ersatzteile Artikelnummer Beschreibung 190200 a:touch 2 190238 Netzteil 12V/24W - Kit 190228 Standfuß VESA 75/100 108537 USB Ethernet Adapter :touch 2 V1.03...
