M a d e i n E u r o p e

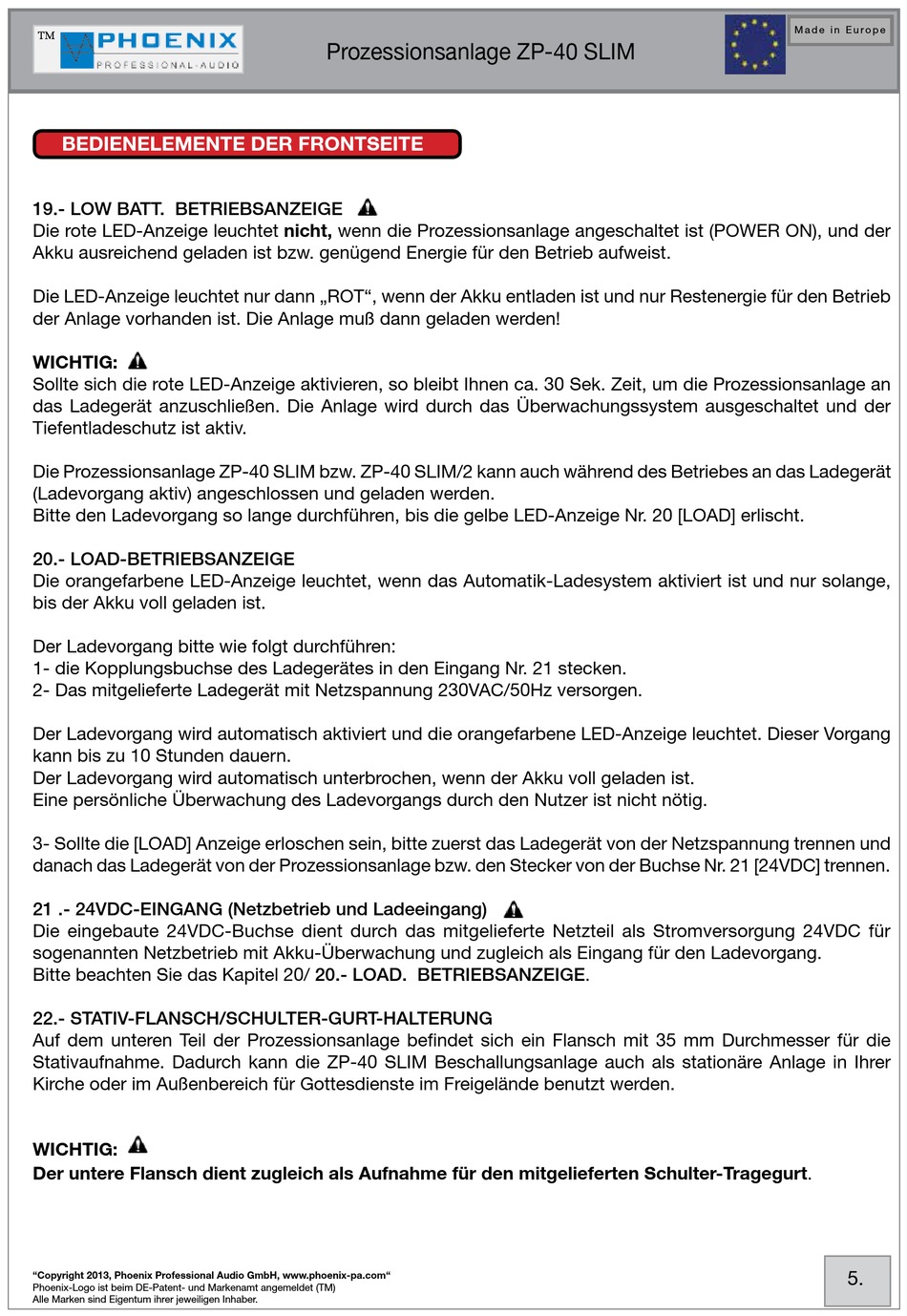

Prozessionsanlage ZP-40 SLIM
BEDIENELEMENTE DER FRONTSEITE
19.- LOW BATT. BETRIEBSANZEIGE
Die rote LED-Anzeige leuchtet nicht, wenn die Prozessionsanlage angeschaltet ist (POWER ON), und der
Akku ausreichend geladen ist bzw. genügend Energie für den Betrieb aufweist.
Die LED-Anzeige leuchtet nur dann „ROT", wenn der Akku entladen ist und nur Restenergie für den Betrieb
der Anlage vorhanden ist. Die Anlage muß dann geladen werden!
WICHTIG:
Sollte sich die rote LED-Anzeige aktivieren, so bleibt Ihnen ca. 30 Sek. Zeit, um die Prozessionsanlage an
das Ladegerät anzuschließen. Die Anlage wird durch das Überwachungssystem ausgeschaltet und der
Tiefentladeschutz ist aktiv.
Die Prozessionsanlage ZP-40 SLIM bzw. ZP-40 SLIM/2 kann auch während des Betriebes an das Ladegerät
(Ladevorgang aktiv) angeschlossen und geladen werden.
Bitte den Ladevorgang so lange durchführen, bis die gelbe LED-Anzeige Nr. 20 [LOAD] erlischt.
20.- LOAD-BETRIEBSANZEIGE
Die orangefarbene LED-Anzeige leuchtet, wenn das Automatik-Ladesystem aktiviert ist und nur solange,
bis der Akku voll geladen ist.
Der Ladevorgang bitte wie folgt durchführen:
1- die Kopplungsbuchse des Ladegerätes in den Eingang Nr. 21 stecken.
2- Das mitgelieferte Ladegerät mit Netzspannung 230VAC/50Hz versorgen.
Der Ladevorgang wird automatisch aktiviert und die orangefarbene LED-Anzeige leuchtet. Dieser Vorgang
kann bis zu 10 Stunden dauern.
Der Ladevorgang wird automatisch unterbrochen, wenn der Akku voll geladen ist.
Eine persönliche Überwachung des Ladevorgangs durch den Nutzer ist nicht nötig.
3- Sollte die [LOAD] Anzeige erloschen sein, bitte zuerst das Ladegerät von der Netzspannung trennen und
danach das Ladegerät von der Prozessionsanlage bzw. den Stecker von der Buchse Nr. 21 [24VDC] trennen.
21 .- 24VDC-EINGANG (Netzbetrieb und Ladeeingang)
Die eingebaute 24VDC-Buchse dient durch das mitgelieferte Netzteil als Stromversorgung 24VDC für
sogenannten Netzbetrieb mit Akku-Überwachung und zugleich als Eingang für den Ladevorgang.
Bitte beachten Sie das Kapitel 20/ 20.- LOAD. BETRIEBSANZEIGE.
22.- STATIV-FLANSCH/SCHULTER-GURT-HALTERUNG
Auf dem unteren Teil der Prozessionsanlage befindet sich ein Flansch mit 35 mm Durchmesser für die
Stativaufnahme. Dadurch kann die ZP-40 SLIM Beschallungsanlage auch als stationäre Anlage in Ihrer
Kirche oder im Außenbereich für Gottesdienste im Freigelände benutzt werden.
WICHTIG:
Der untere Flansch dient zugleich als Aufnahme für den mitgelieferten Schulter-Tragegurt.
5.
