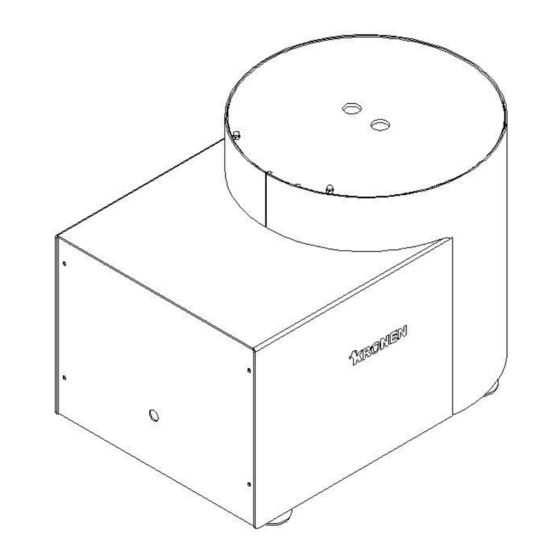

- Seite 1 SALATSCHLEUDER KS-22 Typ: Originalbedienungsanleitung Deutsch...
- Seite 2 Bedienungsanleitung KS-22 Bedienungsanleitung KS-22 Version: 1.2 Ausgabedatum: 04.04.2012...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung KS-22 Inhaltsverzeichnis Allgemeines ......................... 4 Sicherheit ........................8 Technische Daten ..................... 10 Aufbau und Funktion ....................11 Transport und Verpackung..................14 Installation und Erstinbetriebnahme ................15 Bedienung und Betrieb ....................16 Störungen ........................20 Wartung ........................21 10. Anhänge........................23... -
Seite 4: Bedienungsanleitung
Bedienungsanleitung KS-22 Allgemeines Bewahren Sie die Bedienungsanleitung und die weiteren beigefügten Doku- menten in Reichweite der Salatschleuder auf. Lesen Sie vor dem erstmaligen Gebrauch der Salatschleuder die Bedienungsanleitung. Erklärung in der Dokumentation verwendeter Symbole Achtung, den folgenden Anweisungen sind Folge zu leis- ten um Schaden vom Bediener und von der Salatschleu- der abzuwenden. - Seite 5 Bedienungsanleitung KS-22 Sachmangelhaftung und Beanstandungen 1. Sachmangelansprüche verjähren innerhalb von 12 Monaten nach Übergabe der Ware. Für gebrauchte Gegenstände übernimmt die Verkäuferin keine Haf- tung für Sachmängel. 2. Nach unserem Ermessen liefern wir neu oder bessern alle Leistungen nach, die sich nachweisbar infolge eines vor dem Gefahrenübergang liegenden Um- standes als Mangel behaftet herausstellen.
- Seite 6 4. Die Kronen Küchengeräte GmbH beschränkt die Garantiebestimmungen für Geräte, die für den Verkauf ins Ausland bestimmt sind. Die Kronen Küchenge- räte GmbH gibt in diesen Fällen eine Garantie für die originalen Kronen Ersatz- teile. Diese Garantie umfasst die Funktionsfähigkeit der Ersatzteile bei ord- nungsgemäßem Einbau.
- Seite 7 6. Die Kronen Küchengeräte GmbH gewährt für jeden originalen Kronen- Ersatzteil bei ordnungsgemäßem Einbau eine Funktionsgarantie dieses Teils von 6 Monaten. Im Falle eines Ausfalls stellt die Kronen GmbH ein Originalteil zur Verfügung. Weitergehende Ansprüche, auch Kosten für den Austausch, können nicht übernommen werden.
-
Seite 8: Sicherheit
Bedienungsanleitung KS-22 Sicherheit Allgemeine Gefahrenquellen Falsches Benutzen oder mangelnde Kenntnisse der Sicherheitshinweise können beim Bedienen der Salat- schleuder Unfälle oder Verletzungen an Händen und Fin- gern bewirken. Wir raten Ihnen deshalb, die Sicherheitshinweise zu respektieren und diese einzuhalten. Versichern Sie sich, dass keine unbefugten oder nicht eingearbeitete Personen, besonders keine Kinder, die Salatschleuder starten und da- ran arbeiten. - Seite 9 Bedienungsanleitung KS-22 Bestimmungsgemäße Verwendung Die Salatschleuder ist ein technisches Arbeitsmittel, das ausschließlich zur Verwendung bei der Arbeit bestimmt ist. Sie ist ausschließlich dazu bestimmt um Lebensmittel trocken zu schleudern. Zugelassende Lebensmittel sind Salate und Blattgemüse. Die Lebensmittel dürfen nur roh verarbeitet werden. Jegliche andersseitige Verwendung ist un- tersagt.
-
Seite 10: Technische Daten
Bedienungsanleitung KS-22 Technische Daten Gewicht: 33 kg Abmessungen Tischgerät : ø 364 x 395 x 620 mm Abmessungen Einbaugerät : ø 364 x 405 x 590 mm Anschlusswerte : Aufnahmeleistung 750 W Netzspannung 230 V Netzfrequenz 50 Hz Strom 3,6 A... -
Seite 11: Aufbau Und Funktion
Bedienungsanleitung KS-22 Aufbau und Funktion Mit dem montierten Schleuderkorb und aufgesetztem Deckel schleudert die Salatschleuder Lebensmittel trocken. Diese werden dazu in den Schleuderkorb eingelegt. Angetrieben wird die Salatschleuder von einem Motor, der die Umdrehung mittels eines Keilriemens auf die Welle am Schleuderkorb überträgt. - Seite 12 Bedienungsanleitung KS-22 Beschreibung der Baugruppen Maschinenkorpus (1): Dieser besteht aus Edelstahl und bildet die stabile Basis der Salatschleuder. Deckel (2): Der abnehmbare durchsichtige Kunststoffdeckel schließt die Schleuderkammer nach außen hin ab. Er schützt somit vor unab- sichtlichem Hineingreifen.
- Seite 13 Bedienungsanleitung KS-22 Übersicht der Baugruppen Maschinenkorpus mit Wasserablauf Deckel Schleuderkorb Zubehör Netz für Schleuderkorb...
-
Seite 14: Transport Und Verpackung
Bedienungsanleitung KS-22 Transport und Verpackung Transportieren Sie die Salatschleuder nur in ihrer Umverpackung. Transportieren Sie diese nur aufrecht und sichern Sie diese während des Transportes. Wenn mehrere Salatschleudern auf einer Palette transportiert werden, stapeln Sie keine weitere Palette auf dieser. -
Seite 15: Installation Und Erstinbetriebnahme
Bedienungsanleitung KS-22 Installation und Erstinbetriebnahme Die Salatschleuder wird betriebsbereit geliefert. Die Installation und Erstinbe- triebnahme kann vom Bediener selbst ausgeführt werden. Der Austellplatz muss folgenden Anforderungen entsprechen: Waagerecht und flach Nicht rutschig Tischhöhe zwischen 600 und 900 mm Nachdem die Salatschleuder an Ihrem Arbeitsplatz steht, stecken Sie den Ste- cker in die dafür vorgesehene Steckdose. -
Seite 16: Bedienung Und Betrieb
Bedienungsanleitung KS-22 Bedienung und Betrieb Tätigkeiten vor dem Gebrauch Kontrollieren Sie die Salatschleuder auf Verunreinigungen, vor allem in dem Bereich, der mit Lebensmittel in Berührung kommt. Dazu gehören z.B. die De- ckelinnenseite (2) und der Schleuderkorb (3). Falls notwendig entfernen Sie diese. - Seite 17 Bedienungsanleitung KS-22 Einlegen des Schleuderkorbes Stecken sie den Schleuderkorb auf die Welle, achten Sie darauf das die Nut an der Aufnahme des Schleuderkorbes mit dem Stift an der Welle übereinstimmt. Nur so ist eine Drehbewegung des Schleuderkorbes gewährleistet. Befüllen der Salatschleuder Nachdem Sie den Schleuderkorb in die Salatschleuder eingesetzt haben, befüllen Sie diesen mit den zu trocknenden Lebensmitteln.
- Seite 18 Bedienungsanleitung KS-22 Einbau des Netzes in den Schleuderkorb Legen Sie das Netz (7) in den Schleuderkorb (3). Achten Sie da- rauf, dass die Griffe des Schleuder- korbes sich in den Schlitzen des Netzes befinden. Falten Sie den Rand des Netzes (7) über den Rand des Schleuder-...
- Seite 19 Bedienungsanleitung KS-22 Reinigung Die Salatschleuder muss vor dem ersten Gebrauch gründlich und anschließend mehrmals täglich nach der Arbeit, gereinigt werden. Benutzen Sie ausschließlich handelsübliche und zulässige Reinigungsmittel für die Küchengeräte. Die Salatschleuder ist nur gegen Spritzwasser geschützt. Reinigen Sie diese nicht mit Dampfreiniger, Hochdruck oder ähnliche Methoden.
-
Seite 20: Störungen
Bedienungsanleitung KS-22 Störungen Sicherheitshinweise Bei Störgeräuschen oder bei abnehmender Leistung trennen Sie sofort die Salatschleuder von der Stromver- sorgung. Bei Blockierungen der Salatschleuder trennen Sie diese von der Stromversorgung. Erst anschließend dürfen Sie versuchen verklemmte Lebensmittel zu entfernen und so die Blockierung zu lösen. -
Seite 21: Wartung
Bedienungsanleitung KS-22 Wartung Sicherheitshinweise Wartungsarbeiten sind, soweit nicht extra angegeben, niemals vom Bediener sondern nur vom Kundendienst auszuführen. Wartungsplan Einmal die Woche sind die Sicherheitsvorrichtungen vom Bediener zu überprü- fen. Einmal im Jahr ist Spannung des Keilriemens durch Ihren Kundendienst zu überprüfen und gegebenenfalls ist dieser nach zu spannen oder auszutau-... -
Seite 22: Bedienungsanleitung Ks
Bedienungsanleitung KS-22 Hinweise zu sicherheitsrelevante Bauteile Sicherheitsrelevante Bauteile dürfen nur von Ihrem zuständigen Kundendienst ersetzt werden. Dazu gehören: Steuerplatine Sensoren zur Abfrage des Deckels Unterstützung / Kundendienst / Hotline Der Verkauf und Kundendienst ist: Kronen Küchengeräte GmbH Gewerbestr. 3 D-77731 Willstätt... -
Seite 23: Anhänge
Der Hersteller: KRONEN Küchengeräte GmbH Gewerbestraße 3 D-77731 Willstätt erklärt hiermit, dass folgendes Produkt: Produktbezeichnung: Salatschleuder KS-22 Seriennummer: ________________________ den Bestimmungen der oben gekennzeichneten Richtlinie - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen - entspricht. Folgende harmonisierte Normen wurden angewandt: ... - Seite 24 Bedienungsanleitung KS-22 Schaltplan...
-
Seite 25: Index
Bedienungsanleitung KS-22 Index Anschlusswerte ....................10 Aufstellungsplatz ....................10 Ausschalten ...................... 16 Austellplatz ....................... 15 Befüllen ......................17 Deckel ......................12, 13 Einschalten ....................... 16 Entsorgung ......................7 Fehlerbehebung ....................20 Garantiebedingungen ..................6 Herstelleranschrift....................4 Installation ......................15 Konformitätserklärung ..................23 Kundendienst ....................
