Inhaltszusammenfassung für KMS MD35

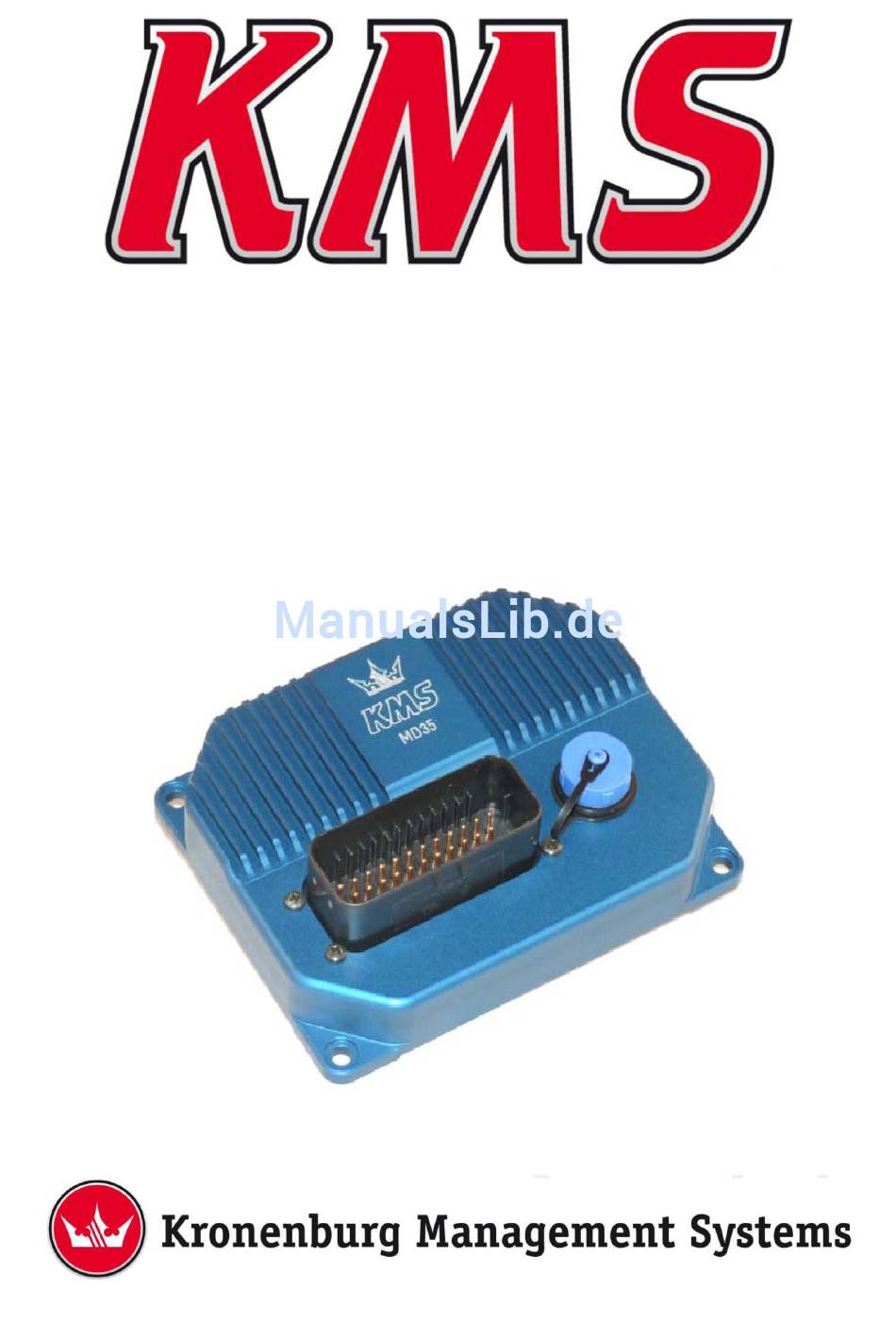

- Seite 1 Datalog-Handbuch V1.4.0.2...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite 1 KMS Datalog ...................... 3 2 Software-Installation .................... 4 3 KMS Datalog-Software ..................5 Programmstart ................... 5 Abstimmung des Steuergerätes ................ 5 3.2.1 Kommunikationsanschluss ................ 5 3.2.2 Steuergerätdaten auslesen ............... 6 3.2.3 Konfiguration der Kanäle ................. 6 Daten hochladen ..................7 3.3.1... -
Seite 3: Kms Datalog
Änderungen an einem Motor vorgenommen worden sind, z. B. Nachrüstung eines Turboladers, Modifikation der Nockenwelle(n) oder Umbau auf alternative Treibstoffe. In diesen Fällen bieten sich KMS-Steuergeräte an. Diese können mittels eines Computers über einen seriellen oder USB-Anschluss programmiert werden, während der Motor läuft. -
Seite 4: Software-Installation
Software. Das Installationsprogramm wird fragen, in welchem Verzeichnis die Software installiert werden soll. Wir empfehlen die Installation am selben Speicherort, an dem sich auch alle übrigen KMS- Programme befinden, um Übersichtlichkeit zu wahren. Nach der Installation können Sie wählen, ob und wo Sie Verknüpfungen anlegen möchten. Den Ab- schluss bilden die Bestätigung und die Frage, ob Sie die Software direkt starten möchten. -
Seite 5: Kms Datalog-Software
3 KMS Datalog-Software 3.1 Programmstart Nach dem Start der Software wird der unten abgebildete Bildschirm angezeigt. Nachdem das KMS- Logo verschwunden ist, kann die Software benutzt werden. Im Gegensatz zur KMS Managementsoftware lädt das Programm die Daten nicht automatisch vom Steuergerät. -
Seite 6: Steuergerätdaten Auslesen
Kennung des COM-Ports nicht bekannt ist, an den das USB-Kabel des MD35 angeschlossen wurde, klicken sie auf die Schaltfläche „To which COM port is the MD35 connected?“ und die Software wird automatisch nach dem Anschluss suchen. Auch in diesem Fall müssen Sie jedoch den entsprechen- den Anschluss manuell im Dropdown-Menü... -
Seite 7: Daten Hochladen
Fahrt hochzuladen. 3.3.2 Hochladen von Teilen einer Fahrt Im Fenster „Upload Part“ wird die Länge der gewählten Fahrt angezeigt. Sie können hier den Zeitraum angeben (innerhalb der Ober- und Untergrenzen), den Sie auf den Computer hochladen möchten. KMS Datalog-Handbuch Version 1.4.0.2... -
Seite 8: Bericht Nach Hochladen Einer Fahrt
Kanäle auswählen. Bis zu vier Kanäle können in ein Diagrammfenster gezogen werden. Die Kanäle müssen jedoch nicht zwangsläufig mit der Maus in die Diagrammfenster gezogen werden. Sie können auch auf einen Kanal rechtsklicken und das betreffende Diagrammfenster auswählen. KMS Datalog-Handbuch Version 1.4.0.2... -
Seite 9: Daten Interpretieren
Die Position der Legende in den Diagrammfenstern kann im Menü View Legend angepasst werden. Dort gibt es auch die Option „Toggle Legend“, die die Legende ein- und ausschaltet. „Togg- le Unit“ blendet die dazugehörigen Einheiten ein oder aus. KMS Datalog-Handbuch Version 1.4.0.2... -
Seite 10: Suche
Eine gelbe gestrichelte Linie repräsentiert den angegebenen Grenzwert von 15 %. 3.4.4 Export für Microsoft Excel Die KMS-Datalog-Datei kann mit Microsoft Excel geöffnet wer- den. Dort können Sie eigene Formeln für Berechnungen einfü- gen oder selbst Diagramme erstellen. Um die Datalog-Datei als CSV-Datei (CSV = Comma Separated Values, durch Komma ab- getrennt Werte) zu exportieren, wählen Sie File ... -
Seite 11: Schaltflächen Und Tastenkürzel
Es gibt Schaltflächen und/oder Tastenkürzel für fast jede der hier im Handbuch vorgestellten Funk- tionen. Die Schaltflächen werden im nachfolgenden Bild dargestellt. Das Tastenkürzelverzeichnis ist unter Help Help Shortcuts aufrufbar und bietet einen Überblick über Tasten und Tastenkombinationen. KMS Datalog-Handbuch Version 1.4.0.2... -
Seite 12: Persönliche Einstellungen
Maßstab zuweisen. Dazu kann einer der vier benutzerdefinierten Maßstäbe ausgewählt werden oder „Auto“, um den Maßstab automatisch anhand der Minimal- und Maximalwerte des Kanals auswählen zu lassen. Diese Einstellungen wirken sich auf alle der fünf Einstellungs-Presets aus! KMS Datalog-Handbuch Version 1.4.0.2... -
Seite 13: Automatisches Öffnen (Auto Open)
Datei gespeichert und später wieder geladen wird, können Sie z. B. ablesen, um welchen Motor und welches Datum es sich handelt. Diese Funktion steht nur zur Verfügung, wenn eine Datalog-Datei vom Steuergerät hochgeladen oder vom Computer geladen wird. KMS Datalog-Handbuch Version 1.4.0.2... -
Seite 14: Fehlerbehebung
Nur wenige Werte werden an- - falsche Kanalkonfiguration - mehr Kanäle aktivieren gezeigt - zu großes Zeitintervall - Zeitintervall verkleinern Programm startet nicht - Benutzung von Windows Vista - Programm Kompatibili- tätsmodus für Win XP starten KMS Datalog-Handbuch Version 1.4.0.2... -
Seite 15: Technische Daten
Windows 2000, NT, ME, XP oder Vista (XP empfohlen) 64 MB interner Speicher Bildschirmauflösung 1280 x 1024 Standard-USB-Anschluss (USB 2.0 empfohlen) CD-ROM-Laufwerk Acrobat Reader 3.0 oder höher (Acrobat Reader 5.0 ist auf der beigefügten CD-ROM enthalten) KMS Datalog-Handbuch Version 1.4.0.2...
