Inhaltszusammenfassung für SolarEdge SEHAZB-SCKT-MTR-XX
- Seite 2 Sie können die Hausautomations-Produkte lokal über den SolarEdge-Wechselrichter oder extern über das SolarEdge-Monitoring Portal konfigurieren. Die SolarEdge-Steckdose (im folgenden als „das Gerät“ bezeichnet) ist ein drahtloser ZigBee-AC-Schalter mit integriertem Energie- und Stromverbrauchsmessgerät, das Leistungsmessungen bis zu 2,5 kW ermöglicht. Basiered auf diesen Messungen und je nach Systemkonfiguration schaltet es die Lasten ein und aus.
- Seite 3 Die folgende Abbildung stellt ein typisches Beispiel für den Betrieb des Geräts im Smart-Save- und Schedule-Modus dar. Bitte beachten Sie, dass der Verbrauch im Smart Save-Modus gesenkt ist, da die überschüssige Energie der PV-Anlage, die im Verlauf des Tages produziert wurde, genutzt wird. Abbildung 2: Beispiele für den Betrieb des Geräts SolarEdge-Steckdose Installationsanleitung...
-
Seite 4: Installation

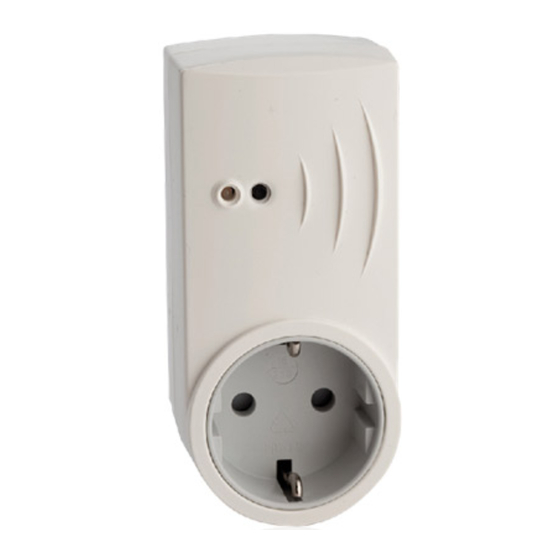

Steckdose mit Zähler Installationsanleitung Zur Aktivierung der Steckdose-Funktionalität müssen die folgenden Hilfsgeräte installiert werden: Hausautomations-ZigBee-Modul, im Wechselrichter installiert. Für Hinweise zur Installation der Komponenten siehe http://www.solaredge.com/sites/default/files/se-device-control-zigbee-module- installation-guide.pdf. SolarEdge Modbus-Zähler. Siehe http://www.solaredge.com/files/pdfs/solaredge-meter-installation- guide.pdf Installation Abbildung 3: Die Steckdose ACHTUNG! Dieses Produkt muss unter den angegebenen, im neusten technischen Datenblatt genannten Betriebsspezifikationen betrieben werden. - Seite 5 < M a n , O F F > R e m o v e A l l Gerätetypen: REG - Heizstab Regler SE-SW - Potentialfreier Schaltkontakt SE-S-PLG - Steckdose SE-S-SW - AC-Relais mit Zähler SolarEdge-Steckdose Installationsanleitung...
- Seite 6 D e v i c e P r o p e r t i e s D e v i c e I n f o R e m o v e D e v i c e SolarEdge-Steckdose Installationsanleitung...
- Seite 7 S a v e S c h e d u l e D i s a b l e D e l e t e Einen Zeitplan können Sie über Disable („Deaktivieren“) deaktivieren oder über Delete („Löschen“) entfernen. SolarEdge-Steckdose Installationsanleitung...
- Seite 8 Week Days („Wochentage“) (optional) - Tage zur Wiederholung der Einstellung (Standard: jeden Tag). HINWEIS Wenn Sie im automatischen Modus sich überschneidende Zeitfenster im Schedule- und in der Smart Save-Option konfigurieren, wird stets das Zeitfenster des Schedule-Modus und nicht das des Smart Save-Modus übernommen. SolarEdge-Steckdose Installationsanleitung...
-
Seite 9: Überprüfen Der Verbindung
MAC: die vollständige MAC-Adresse des Geräts Last seen („Letzte Kommunikation“): Das Datum und die Uhrzeit, als das Gerät eine Verbindung zum Wechselrichter hatte. MFG: Der Gerätehersteller Model („Modell“): Der Gerätemodelltyp Power [W] („Leistung [W]“): Leistung die vom Gerät genutzt wird SolarEdge-Steckdose Installationsanleitung... -
Seite 10: Led-Anzeigen
Grünes Dauerlicht (2 Sekunden), grünes Blinklicht (2 Reset Sekunden) Rotes Blinklicht Keine ZigBee-Verbindung zum Wechselrichter Grünes Blinklicht ZigBee-Verbindung wird hergestellt ZigBee-Verbindung ist hergestellt, und das Relais Grünes Dauerlicht geschlossen Rotes Dauerlicht ZigBee-Verbindung ist hergestellt, und das Relais offen SolarEdge-Steckdose Installationsanleitung... -
Seite 11: Funktion Der Verbindungs-Taste
LED leuchtet jedoch nicht. Erkennungsvorgang. Hinweis: Eine erneute Das Gerät ist mit dem Konfiguration ist nicht erforderlich. Das Gerät ist eingeschaltet, Wechselrichter verbunden, Wenden Sie sich an das SolarEdgeSupport- und die grüne LED leuchtet es besteht jedoch keine Team. Kommunikation. SolarEdge-Steckdose Installationsanleitung... - Seite 12 Sie versuchen, mehr als 10 Entfernen Sie nicht benötigte Geräte aus der Geräte erreicht“.) Löschen Sie Geräte in das Geräteliste, bevor Sie versuchen, ein weiteres Geräte aus der auf der LCD- Lastverwaltungsnetzwerk Gerät hinzuzufügen. Anzeige angezeigten einzubinden. Geräteliste. SolarEdge-Steckdose Installationsanleitung...
-
Seite 13: Spezifikationen
Spezifikationen Spezifikationen ELEKTRISCHE LEISTUNG SEHAZB-SCKT-MTR-XX Betriebspannungsbereich - Außenleiterzu 90 - 250 Neutralleiter AC-Frequenz 50/60 Maximale Wirkleistungsmessung Maximaler Laststrom KOMMUNIKATION Unterstütztes Kommunikationsprotokoll ZigBee Home Automation Sendenennleistung Betriebsfrequenzbereich 2,4 - 2,5 Reichweite im Außenbereich (Sichtlinie) Reichweite im Innenbereich ERFÜLLTE NORMEN ETSI EN 300 328 V 1.8.1, ETSI EN 301 489-1, ETSI...
