testo 616 Bedienungsanleitung
Verwandte Anleitungen für testo 616
Inhaltszusammenfassung für testo 616

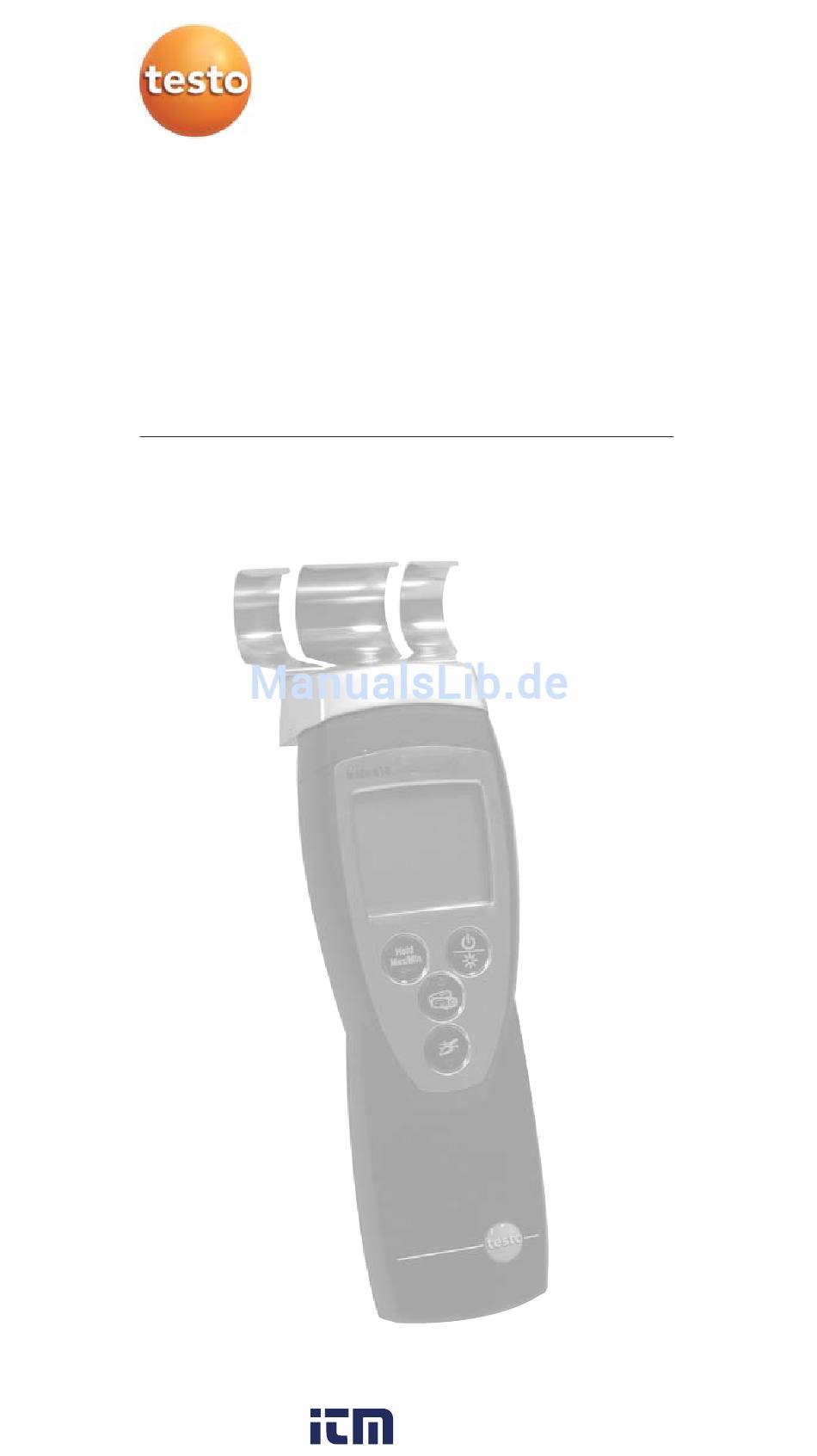

- Seite 1 616 Materialfeuchte-Messgerät Bedienungsanleitung Material moisture measuring instrument Instruction manual Appareil de mesure de l'humidité des matériaux. Mode d’emploi 1.8187 information@i www. .com...
- Seite 2 Bedienungsanleitung (de)..........3 Instruction manual (en) ..........17 Mode d’emploi (fr) ............31 1.8187 information@i www. .com...
-
Seite 3: Inhaltsverzeichnis
Inhalt 3 Inhalt Inhalt ..............3 Allgemeine Hinweise ..........4 Sicherheitshinweise ..........5 Bestimmungsgemäße Verwendung ......6 Produktbeschreibung ..........7 Anzeige- und Bedienelemente ........7 Spannungsversorgung ............8 Feuchtemessverfahren ............8 Inbetriebnahme ............9 Bedienung............9 Gerät ein- / ausschalten ..........9 Displaybeleuchtung ein- / ausschalten ......10 Einstellungen vornehmen ..........10 Messen ..............11 Wartung und Pflege..........13 Fragen und Antworten........14 Technische Daten ..........14... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Dieses Kapitel gibt wichtige Hinweise zur Nutzung der vor- liegenden Dokumentation. Diese Dokumentation enthält Informationen, die für einen sicheren und effizienten Einsatz des Produkts beachtet werden müssen. Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es einsetzen. -
Seite 5: Sicherheitshinweise
Aus Sicherheitsgründen nur Original- Ersatzteile von Testo verwenden. Fachgerecht entsorgen Defekte Akkus / leere Batterien an den dafür vor- gesehenen Sammelstellen abgeben. Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umweltschonende Entsorgung. 1.8187 information@i www. -
Seite 6: Bestimmungsgemäße Verwendung
Dieses Kapitel nennt die Anwendungsbereiche, für die das Produkt bestimmt ist. Setzen Sie das Produkt nur für die Bereiche ein, für die es konzipiert wurde. Im Zweifelsfall bitte bei Testo nachfragen. Das Produkt wurde für folgende Aufgaben / Bereiche konzipiert: ·... -
Seite 7: Produktbeschreibung

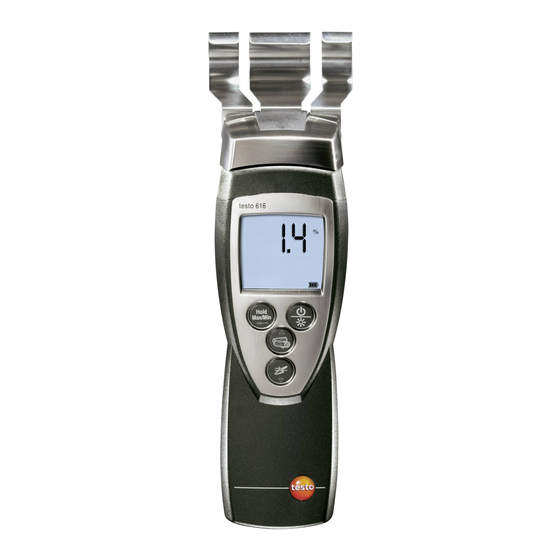

3. Produktbeschreibung 7 Produktbeschreibung Dieses Kapitel gibt eine Übersicht über die Komponenten des Produkts und deren Funktionen. 3.1 Anzeige- und Bedienelemente Übersicht Kontaktbleche Display Bedientasten Batteriefach (Rückseite) Tastenfunktionen Taste Funktionen Gerät einschalten; Gerät ausschalten (gedrückt halten) Displaybeleuchtung ein-/ausschalten Messwert halten, Maximal-/Minimal- wert anzeigen Konfigurationsmodus öffnen/verlassen (gedrückt halten);... -
Seite 8: Spannungsversorgung
3. Produktbeschreibung 3.2 Spannungsversorgung Die Spannungsversorgung erfolgt über eine 9V Block- batterie (im Lieferumfang) bzw. -akku. Ein Netzbetrieb und das Laden eines Akkus im Gerät ist nicht möglich. 3.3 Feuchtemessverfahren Die zerstörungsfreie Streufeldmessung nutzt die Fähigkeit von Wassermolekülen, elektromagnetische Felder zu dämpfen und damit zu verändern. -
Seite 9: Inbetriebnahme
4. Inbetriebnahme 9 Inbetriebnahme Dieses Kapitel beschreibt die Handlungsschritte, die zur Inbetriebnahme des Produkts erforderlich sind. Display-S S chutzfolie e e ntfernen: Schutzfolie vorsichtig abziehen. Batterie / Akku e e inlegen: Batteriefach auf der Rückseite des Gerätes öffnen: Batteriefachdeckel in Pfeilrichtung schieben und abnehmen. -
Seite 10: Displaybeleuchtung Ein-/Ausschalten
5. Bedienung 5.2 Displaybeleuchtung ein-/ausschalten Displaybeleuchtung e e in- / / ausschalten: Das Gerät ist eingeschaltet. drücken. 5.3 Einstellungen vornehmen Konfigurationsmodus ö ö ffnen: Das Gerät ist eingeschaltet und befindet sich in der Messansicht. Hold, Max oder Min sind nicht aktiviert. gedrückt halten (ca. -
Seite 11: Messen
6. Messen 11 Reset d d urchführen: Der Konfigurationsmodus ist geöffnet, RESET leuchtet. die gewünschte Option wählen und mit bestätigen: · no: Keinen Reset durchführen. · Yes: Einen Reset durchführen. Dabei wird das Gerät auf die Werkseinstellungen zurückgesetzt. - Das Gerät wechselt zurück zur Messansicht. Messen Dieses Kapitel beschreibt die Handlungsschritte, die zur Durchführung von Messungen mit dem Produkt erforder-... - Seite 12 6. Messen Messung d d urchführen: Das Gerät ist eingeschaltet und befindet sich in der Messansicht. Gerät waagerecht zur Auflagefläche halten. Anpress- druck langsam auf 1 bis 3kg erhöhen, bis ein stabiler Wert angezeigt wird. Um einen Feuchteverlauf beurteilen zu können sind mehrere Messungen an verschiedenen Stellen oder zu verschiedenen Zeitpunkten notwendig.
-
Seite 13: Wartung Und Pflege
7. Wartung und Pflege 13 Wartung und Pflege Dieses Kapitel beschreibt die Handlungsschritte, die zur Erhaltung der Funktionsfähigkeit und zur Verlängerung der Lebensdauer des Produkts beitragen. Gehäuse r r einigen: Das Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifenlauge) reinigen. Keine scharfen Reinigungs- oder Lösungsmittel verwenden! Batterie / Akku w w echseln: Das Gerät ist ausgeschaltet. -
Seite 14: Fragen Und Antworten
· Zulässiger Messbereich · Zulässigen Mess- wurde überschritten. bereich einhalten. Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kunden- dienst. Kontaktdaten finden Sie im Garantieheft oder im Internet unter www.testo.com . Technische Daten Eigenschaft Werte Messgrößen... -
Seite 15: Tipps Und Hilfe
< 5 Gewichts % In einem Raumklima von 20 °C und 65 %rF 11. Zubehör/Ersatzteile Bezeichnung Artikel-Nr. Bereitschaftstasche 0516 0210 Eine vollständige Liste aller Zubehör- und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter: www.testo.com 1.8187 information@i www. .com... - Seite 16 Notizen 1.8187 information@i www. .com...
- Seite 30 Notes 1.8187 information@i www. .com...
- Seite 44 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (0 76 53) 6 81 - 0 Fax: (0 76 53) 6 81 - 1 00 E-Mail: info@testo.de Internet: http://www.testo.com 0977.6160/01/T/wh/20.06.2008 1.8187 information@i www. .com...
