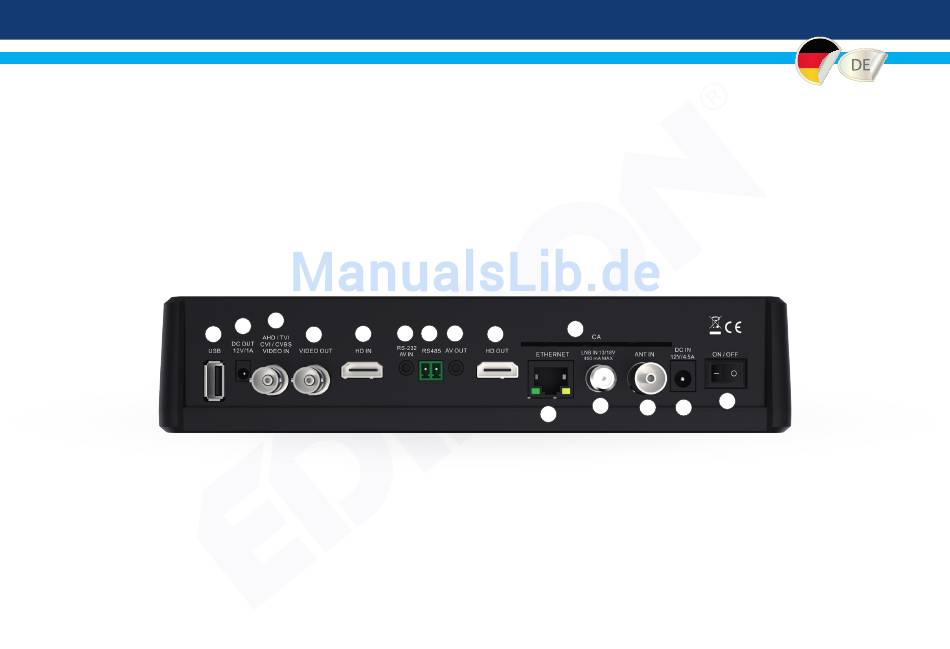

►ÜBERBLICK
1. USB: Verbindung für USB-Speichergeräte
2. DC OUT: Anschluss für Kameranetzteil
(DC 12V1.0A)
3. VIDEO IN: Verbindung für Kamera Videoeingang
4. VIDEO OUT: Anschluss für analogen Videoausgang
5. HD IN: Anschluss für externe HDMI-Quellen
6. RS 232: Anschluss für analogen
Videoeingang & RS232
7. RS 485: Anschlussklemmen für die PTZ-Steuerung
2
1

►VERPACKUNGSINHALT

1. MULTI-FINDER
2. Transporttasche
3. Schutztasche
4. Fernbedienung
5. Auto-Ladegerät
4
3
6 7 8
4 5
8. AV OUT: Anschluss für analogen Videoausgang
9. HD OUT: Anschluss für externen HDMI-Monitor
10. CA: Kartenleser Schacht
11. ETHERNET: Internet Schnittstelle RJ45 10/100 Mbps
12. LNB IN: Eingang für Satellitensignal
13. ANT IN: Eingang für terrestrisches oder Kabelsignal
14. DC IN: Anschluss für Netzteil (DC 12V4.5A)
15. POWER: Netzschalter EIN/AUS
10
9
12
13
11
6. Jack zu AV Kabel
7. Jack zu RS232 Kabel
8. BNC zu BNC Kabel
9. DC-out Adapterkabel
10. Netzteil
11. Bedienungsanleitung EN/DE/GR
