Inhaltszusammenfassung für Edision MULTI-FINDER DVB-S2

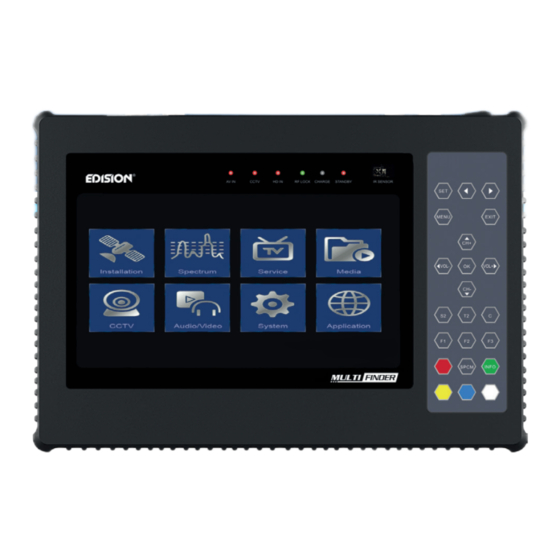

- Seite 1 Satellite, Terrestrial, Cable & CCTV Testing Instrument Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS ►EINFÜHRUNG ..........3 ►EIGENSCHAFTEN ........3 ►ÜBERBLICK ..........4 ►VERPACKUNGSINHALT ....... 4 ►DISPLAY TASTEN ......... 5 ►RÜCKSEITE ..........5 ►DISPLAY LED ANZEIGE ....... 5 ►TECHNISCHE SPEZIFIKATIONEN ... 6 - 7 ►HAUPTMENÜ ......... 8 - 12 ►SICHERHEITSANFORDERUNGEN .... 13... -
Seite 3: Einführung
►EINFÜHRUNG Messen wie die Profis! Der EDISION MULTI-FINDER macht das nun für jedermann möglich, er eignet sich zum Einmessen von DVB-S, DVB-S2, DVB-T, DVB-T2, DVB-C Signale und das Ganze mit der neue Empfangstechnik H.265/HEVC, außerdem Unterstützung das Mess- gerät CCTV- Systeme wie AHD/CVI/TVI/CVBS. Der MULTI-FINDER ist voll HDTV tauglich, besitzt einen großen 7′′ LCD-Bildschirm, eine HDMI in/out Funktion, eine abnehmbare Lithium-6300mAh- Batterie und ist kinderleicht zu bedienen. -
Seite 4: Überblick
►ÜBERBLICK 1. USB: Verbindung für USB-Speichergeräte 8. AV OUT: Anschluss für analogen Videoausgang 2. DC OUT: Anschluss für Kameranetzteil 9. HD OUT: Anschluss für externen HDMI-Monitor 10. CA: Kartenleser Schacht (DC 12V1.0A) 3. VIDEO IN: Verbindung für Kamera Videoeingang 11. ETHERNET: Internet Schnittstelle RJ45 10/100 Mbps 4. -
Seite 5: Display Tasten
►DISPLAY TASTEN 1. LCD-Bildschirm Menü Taste 13. Untertitel oder benutzerdefiniert 2. LCD-Bildschirm Menü tasten links oder rechts bewegen 14. Videotext oder benutzerdefiniert 3. Hauptmenü Taste 15. Ändern Sie die Ausgangs-Videoauflösung 4. Exit Taste und kehrt in das vorherige Menü zurück oder benutzerdefiniert 5. -
Seite 6: Technische Spezifikationen
►TECHNISCHE SPEZIFIKATIONEN SYSTEM Hauptprozessor 800 MHZ CPU Flash-Speicher 128M bits DDR SDRAM 256MB TUNER/FRONT-END Tuner Type DVB-S / DVB-S2 Eingangsstecker Typ F, Stecker, Female Frequenzbreite 950 MHz ~ 2150 MHz Signal-Pegel -65 to -25 dBm LNB Spannungsversorgung Aktuell: maximal 400mA Überlastschutz Demodulation QPSK, 8PSK Eingang-Symbolrate... -
Seite 7: Stromversorgung
STROMVERSORGUNG Eingangsspannung Adapter 100~240V AC, 50/60Hz Leistungsaufnahme 20W MAX Leistung Ladegerät 12V DC 4.5A Batterie Abnehmbare 2 Zellen Lithium Batterie 7.4 V / 6300mAh Akkuladezeit / Akkuentladezeit 4H/6-7H MPEG TS A / V-DEKODIERUNG Maximaler Datenstrom Max.120Mbit/s Aspekt-Radio 4:3, 16:9, Letter Box Video Decodierung MPEG-2, MP@ML, MPEG-4 part 10/H.264/H.265 Video-Auflösung HDMI IN / OUT... -
Seite 8: Hauptmenü
►HAUPTMENÜ 1. Installation 5. CCTV 2. Spektrum 6. Audio/Video 3. Programm 7. System 4. Media 8. Application 1. Installationsmenü 1.1 Satelliten Installation - Konfigurieren, Kontrolle, Scan-Funktion, Mess-Funktion, Bearbeiten oder Hinzufü- gen der Satelliten und Transponder 1.2 Automatische Installation - automatische DiSEqC Ein- stellung 1.3 Satelliten Führer - Berechnung der entsprechenden Wer- te für Antennenkalibrierung... - Seite 9 Verfügbare Hauptsatelliten-Einstellungen (Benutzer kann mit V-V + Veränderungen durchführen) Satelliten / TP-Listen 4Satelliten Installation, hier können Sie alles konfigurieren was mit dem Satellitendienst zu tun hat. Fügen Sie neue Satelliten oder Transponder hinzu, bewegen Sie motorisierte Antenne und mes- sen Sie das empfangene Signal. Liste der Messungen Drücken Sie...
- Seite 10 Wählen Sie terrestri- schen Transponder 4Terrestrische Suche, der Benutzer kann einen manuellen oder ei- nen automatischen Scan durchführen, Wählen Sie die Region und betreiben Sie die Antenne bei Bedarf. Drücken Sie & um zu scannen 4Kabelanschluss-Suche, startet einen vollständigen Scan und er- möglicht die Eingage der NIT-Frequenz von dem Anbieter um den Scan schneller zu beenden.
- Seite 11 2. Spektrum 2.1 DVB-S2 - Starten Sie die Spektrumansicht für den Satelli- ten-Tuner. 2.2 DVB-T2 / C - Starten Sie die Spektrumansicht für den ter- restrischen oder Kabel Tuner. Verwenden Sie die Tasten (CH +) oder (CH-) um den Referenzpegel einzustellen 4DVB-T2 / C-Spektrum, die Echtzeit-Spektrum-Vorschau hilft Ihnen- jede Fehlfunktion, Interferenz, Ingress und andere Wellenformen, die die RF-Installation beeinträchtigen können, zu beobachten.
- Seite 12 Verwenden Sie die Tasten (CH +) oder (CH-) um den Referenzpegel einzustellen Ändern Sie den Bereichs- 4DVB-S2-Spektrum, die Echtzeit-Spektrum-Vorschau mit SI-Abruf modus mit der Menu oder gewährleistet eine stressfreie Satelliteneinrichtung. der OK-Taste Drücken Sie & um die Drücken Sie um Informationen aus Bandbreite einzustellen.
-
Seite 13: Sicherheitsanforderungen
Wählen Sie die gewünschte Handlung aus (bewegen, sper- ren, löschen, umbenennen) 4Sender bearbeiten, Sie können mit der Taste [CH+/CH-] navigieren und durch die [OK]-Taste wählen Sie die Programme aus, die Sie bearbeiten möchten. Verschieben, Umbenennen, Sperren oder Lö- schen ist möglich. Drücken Sie (V-) oder (V +), um zwischen Listenmodus und Bearbeitungsmodus zu... - Seite 14 4. Media 4.1 Dateiliste - Durchsuchen Sie das Dateisystem der ange- schlossenen USB-Laufwerke. 4.2 Speicher Informationen - Zeigt Informationen über die angeschlossene USB-Laufwerke an. 4.3 PVR-Einstellungen - Konfigurierung der PVR-Einstellun- gen. 4.4 USB Speed Test - Startet einen Geschwindigkeitstest des angeschlossenen USB Laufwerks.
- Seite 15 5. CCTV 5.1 CCTV Display-Eingang 5.2 PTZ Konfiguration 4PTZ-Konfiguration, übernehmen Sie die Kontrolle über Ihre PTZ-Kamera durch spezifische Einstellungen und verwenden Sie die Fernbedienung für das Schwenken, Neigen, Zoomen der Ka- mera und steuern Sie zusätzlich somit den Fokus und die Blende- öffnung.
-
Seite 16: Hdmi-Eingang
6. Audio/Video 6.1 HDMI - Eingang 6.2 A / V - Eingang 6.3 A / V - Ausgangseinstellungen 4Audio + Video Einstellungen, steuern Sie die Videoauflösung des Videoausgangs und wählen Sie OSD Transparenz aus. Wählen Sie den Videoaus- gabemodus mit den Tasten V- oder V +... - Seite 17 7. System Sprache - Legen Sie Ihre bevorzugte OSD- und Audiosprache fest. Ethernet-Einstellungen - Konfigurieren Sie Ihre Netz- werkschnittstelle. Zeiteinstellungen - Konfigurieren Sie die Zeit. Verschiedene Einstellungen - Verschiedene allgemei- ne Einstellungen. Software Update - Aktualisieren oder sichern Sie Ihre Firmware.
- Seite 18 4Hotkey-Einstellung, mehrere Tasten können mit verschiedenen Funktionen programmiert werden abhängig davon, wie jeder Be- nutzer sie bedienen möchte. Bitte beachten Sie, dass wenn ganz unten im OSD-Menü Farbtasten angezeigt werden, die farbigen Hotkeys nicht in Betrieb sind! Konfigurieren Sie Ihre gewünschte Schnelltasten 8.
- Seite 19 4YouTube, genießen Sie kabelloses (benötigt externen WLAN-Ad- apter) Video über den IP Streamingdienst. Sie können die ge- wünschte Region festlegen, um die angezeigten Videos zu filtern. Youtube Anwendung verfügbar 4RSS-Reader, bleiben Sie auf dem Laufenden mit den neuesten Nachrichten der RSS Feeds von verschiedenen Seiten. Darüber hinaus können Benutzer gewünschte Feeds hinzufügen.
- Seite 20 ►SICHERHEITSANFORDERUNGEN Produktkontrolle: Untersuchen Sie die Ausrüstung für den Wartung: Wechseln Sie selber nur die Batterie wenn Sie eine Schaden am Versandt. Wenn Sie Schaden entdeckt ha- Ersatz Batterie möchten. Versuchen Sie nicht selber, das ben, legen Sie sofort einen Anspruch auf das Transport- Gerät zu reparieren oder die Abdeckung zu entfernen unternehmen ab.
- Seite 22 w w w . e d i s i o n . d e...
