- Seite 1 Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Einbauanleitung AWRON Display F82DGA...
-
Seite 2: Inhaltsverzeichnis
Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Inhaltsverzeichnis Inhaltsverzeichnis Lieferumfang Werkzeug Kabelsystem Schaltplan Einbau • Demontage Interieur Leiste • Demontage Verkleidung unter Handschuhfach Beifahrerseite • Demontage Einstiegsleiste Beifahrer • Demontage Seitenverkleidung Beifahrerseite • Freilegung der Stecker am FEM Steuergerät • Stecker CON 3 demontieren •... -
Seite 3: Lieferumfang

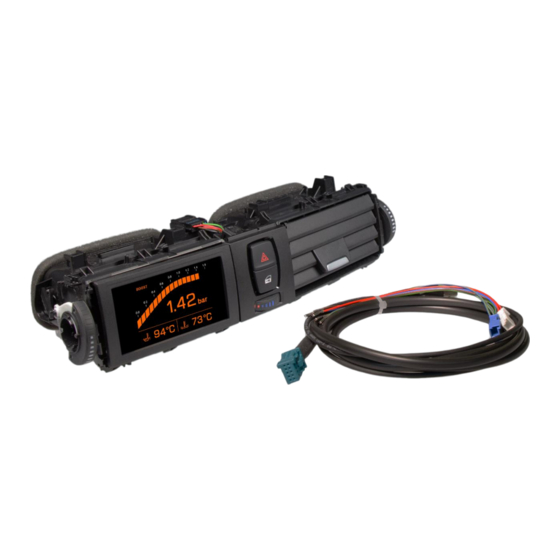

Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Lieferumfang F82DGA Displaymodul Kabelbaum... -
Seite 4: Montage Werkzeug
Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Werkzeug Kunststoff Montagekeil Montage Werkzeug... - Seite 5 Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Kabelbaum...
-
Seite 6: Schaltplan
Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Schaltplan... -
Seite 7: Demontage Interieur Leiste
Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Demontage Interieur Leiste Lösen Sie mit einem Plastikkeil die Interieurleiste. Beginnen Sie von rechts. Achten Sie auf die Steckverbindung beim Start-Knopf und bei der Bedieneinheit Warnblinker etc. (siehe Bild rechts unten) Trennen Sie die Steckverbindungen, nun können sie die Leiste herausnehmen. -
Seite 8: Demontage Verkleidung Unter Handschuhfach Beifahrerseite
Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Demontage Verkleidung unter Handschuhfach Beifahrerseite Schraube herausdrehen herausdrehen Sechskant, Schlüsselweite 8mm Schraube herausdrehen Sechskant, Schlüsselweite 8mm... - Seite 9 Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Demontage Verkleidung unter Handschuhfach Beifahrerseite Verkleidung nach unten ziehen Kein Werkzeug notwendig Stecker abziehen Kein Werkzeug notwendig...
- Seite 10 Einbauanleitung: F82DGA Version: V1.0 Seite: 10 Autor: Datum: 26.03.2014 AWRON GmbH Demontage Verkleidung unter Handschuhfach Beifahrerseite Stecker abziehen Kein Werkzeug notwendig...
-
Seite 11: Demontage Einstiegsleiste Beifahrer
Einbauanleitung: F82DGA Version: V1.0 Seite: 11 Autor: Datum: 26.03.2014 AWRON GmbH Demontage Einstiegsleiste Beifahrer Kunststoffkeil verwenden Seitenverkleidung ausklipsen Kunststoffkeil verwenden... -
Seite 12: Demontage Seitenverkleidung Beifahrerseite
Einbauanleitung: F82DGA Version: V1.0 Seite: 12 Autor: Datum: 26.03.2014 AWRON GmbH Demontage Seitenverkleidung Beifahrerseite Seitenverkleidung abnehmen Kunststoffkeil verwenden Abdeckung abschrauben Torx T25... -
Seite 13: Freilegung Der Stecker Am Fem Steuergerät
Einbauanleitung: F82DGA Version: V1.0 Seite: 13 Autor: Datum: 26.03.2014 AWRON GmbH Freilegung der Stecker am FEM Steuergerät Seitenverkleidung abnehmen Kein Werkzeug notwendig Stecker CON3 abstecken Kein Werkzeug notwendig... -
Seite 14: Stecker Con 3 Demontieren
Einbauanleitung: F82DGA Version: V1.0 Seite: 14 Autor: Datum: 26.03.2014 AWRON GmbH Stecker CON 3 demontieren Verriegelungsbügel am Stecker hochklappen Kein Werkzeug notwendig Stecker abziehen Kein Werkzeug notwendig... -
Seite 15: Stecker Con 2 Demontieren
Einbauanleitung: F82DGA Version: V1.0 Seite: 15 Autor: Datum: 26.03.2014 AWRON GmbH Stecker CON 2 demontieren CON10 CON3 CON2... -
Seite 16: Kabel Aus Stecker Ausspinnen
Einbauanleitung: F82DGA Version: V1.0 Seite: 16 Autor: Datum: 26.03.2014 AWRON GmbH Kabel aus Stecker auspinen Einsatz herausziehen Flachschraubenzieher 2mm 18 = PT_CAN_LOW (rot) 19 = PT_CAN_HIGH (blau/rot) 21 20 19 18 17 16 15 14 19 18 Pin 18 und 19 auspinen Flachschraubenzieher 2mm... -
Seite 17: Kabel In Stecker Pinnen
Autor: Datum: 26.03.2014 AWRON GmbH Kabel in Stecker pinen Pin 1 = PT_CAN_LOW (rot) Pin 2 = PT_CAN_HIGH (blau/rot) Mitgeleiferten weißen Stecker montieren Kein Werkzeug notwendig Kabel rot und blau/rot vom AWRON Kabelbaum kommend in Kammer 18 und 19 einpinen Kein Werkzeug notwendig... - Seite 18 Einbauanleitung: F82DGA Version: V1.0 Seite: 18 Autor: Datum: 26.03.2014 AWRON GmbH Kabel in Stecker pinen Kein Werkzeug notwendig...
-
Seite 19: Stecker Con 3 Anschluss
Einbauanleitung: F82DGA Version: V1.0 Seite: 19 Autor: Datum: 26.03.2014 AWRON GmbH Stecker CON 3 Anschluss CON10 CON3 CON2... -
Seite 20: Stecker Con 2 Demontieren
Einbauanleitung: F82DGA Version: V1.0 Seite: 20 Autor: Datum: 26.03.2014 AWRON GmbH Stecker CON 2 demontieren Verriegelungsbügel am Stecker hochklappen Kein Werkzeug notwendig Stecker abziehen Kein Werkzeug notwendig... - Seite 21 Einbauanleitung: F82DGA Version: V1.0 Seite: 21 Autor: Datum: 26.03.2014 AWRON GmbH Demontage Seitenverkleidung Beifahrerseite Einsatz herausziehen Kein Werkzeug notwendig 20 = Kl.15 (!2V) (braun/grau) 24 = Kl.31 MASSE (braun/schwarz) 19 18 Pin 20 und 24 auspinen Flachschraubenzieher 2mm...
-
Seite 22: Demontage Seitenverkleidung Beifahrerseite
Demontage Seitenverkleidung Beifahrerseite Pin 1 = Kl.15 (12V) (grün/grau) Pin 2 = Kl.31 MASSE (braun/schwarz) Mitgeleiferten schwarzen Stecker montieren Kein Werkzeug notwendig 19 18 Kabel grün/braun und braun/schwarz vom AWRON Kabelbaum kommend in Kammer 20 und 24 einpinen Kein Werkzeug notwendig... -
Seite 23: Stecker Con 10 Anschluss
Einbauanleitung: F82DGA Version: V1.0 Seite: 23 Autor: Datum: 26.03.2014 AWRON GmbH Stecker CON 10 Anschluss CON10 CON3 CON2... -
Seite 24: Stecker Con10 Demontieren
Einbauanleitung: F82DGA Version: V1.0 Seite: 24 Autor: Datum: 26.03.2014 AWRON GmbH Stecker CON10 demontieren Verriegelungsbügel am Stecker hochklappen Kein Werkzeug notwendig Stecker abziehen 19 18 Kein Werkzeug notwendig... - Seite 25 Einbauanleitung: F82DGA Version: V1.0 Seite: 25 Autor: Datum: 26.03.2014 AWRON GmbH Stecker CON 10 demontieren Einsatz herausziehen Kein Werkzeug notwendig 19 18 Pin 3 auspinen Flachschraubenzieher 2mm...
- Seite 26 Einbauanleitung: F82DGA Version: V1.0 Seite: 26 Autor: Datum: 26.03.2014 AWRON GmbH Stecker CON 10 demontieren Pin 1 = ETH_WUP (blau/gelb) Mitgeleiferten blauen Stecker montieren Kein Werkzeug notwendig 19 18 Kein Werkzeug notwendig...
-
Seite 27: Support & Faqs
AWRON GmbH Support & FAQ Für alle Anfragen bezüglich Ihrer AWRON Display-System, oder Bitte uns und unsere Produkte wenn Sie Probleme mit der weitere AWRON auch gesehen, Installation haben die Führungs auf unserer Website AWRON Support-Team unter www.awron.de support@awron.de sind für Sie da.
