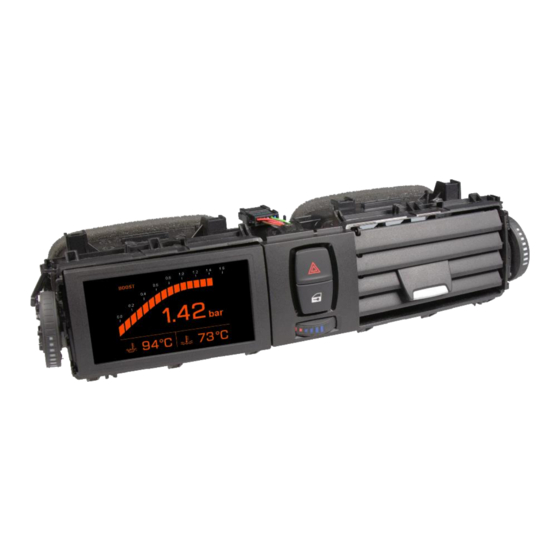

- Seite 1 Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Einbauanleitung AWRON Display F82DGA BMW M3 • F82...
-
Seite 2: Lieferumfang
Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Lieferumfang F82DGA Displaymodul Kabelbaum... -
Seite 3: Montage Werkzeug
Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Werkzeug Kunststoff Montagekeil Montage Werkzeug... - Seite 4 Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Kabelbaum...
-
Seite 5: Schaltplan
Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Schaltplan... -
Seite 6: Demontage Interieur Leiste
Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Demontage Interieur Leiste Lösen Sie mit einem Plastikkeil die Interieurleiste. Beginnen Sie von rechts. Achten Sie auf die Steckverbindung beim Start-Knopf und bei der Bedieneinheit Warnblinker etc. (siehe Bild rechts unten) Trennen Sie die Steckverbindungen, nun können sie die Leiste herausnehmen. -
Seite 7: Demontage Verkleidung Unter Handschuhfach Beifahrerseite
Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Demontage Verkleidung unter Handschuhfach Beifahrerseite Schraube herausdrehen Sechskant, Schlüsselweite 8mm Schraube herausdrehen Sechskant, Schlüsselweite 8mm... - Seite 8 Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Demontage Verkleidung unter Handschuhfach Beifahrerseite Verkleidung nach unten ziehen Kein Werkzeug notwendig Stecker abziehen Kein Werkzeug notwendig...
- Seite 9 Einbauanleitung: F82DGA Version: V1.0 Seite: Autor: Datum: 26.03.2014 AWRON GmbH Demontage Verkleidung unter Handschuhfach Beifahrerseite Stecker abziehen Kein Werkzeug notwendig...
-
Seite 10: Demontage Einstiegsleiste Beifahrer
Einbauanleitung: F82DGA Version: V1.0 Seite: 10 Autor: Datum: 26.03.2014 AWRON GmbH Demontage Einstiegsleiste Beifahrer Kunststoffkeil verwenden Seitenverkleidung ausklipsen Kunststoffkeil verwenden... - Seite 11 Installation Guide: F80DGA Version: V1.0 Page: 11 Autor: Datum: 26.03.2014 AWRON GmbH Disassembly interior trim Einfädeln der Kabel...
-
Seite 12: Demontage Seitenverkleidung Beifahrerseite
Einbauanleitung: F82DGA Version: V1.0 Seite: 12 Autor: Datum: 26.03.2014 AWRON GmbH Demontage Seitenverkleidung Beifahrerseite Seitenverkleidung abnehmen Kunststoffkeil verwenden Abdeckung abschrauben Torx T25... -
Seite 13: Freilegung Der Stecker Am Fem Steuergerät
Einbauanleitung: F82DGA Version: V1.0 Seite: 13 Autor: Datum: 26.03.2014 AWRON GmbH Freilegung der Stecker am FEM Steuergerät Seitenverkleidung abnehmen Kein Werkzeug notwendig Stecker CON3 abstecken Kein Werkzeug notwendig... -
Seite 14: Stecker Con 3 Demontieren
Einbauanleitung: F82DGA Version: V1.0 Seite: 14 Autor: Datum: 26.03.2014 AWRON GmbH Stecker CON 3 demontieren CON10 CON3 CON2... - Seite 15 Installation Guide: F80DGA Version: V1.0 Page: 15 Autor: Datum: 26.03.2014 AWRON GmbH Stecker CON 3 demontieren...
- Seite 16 Installation Guide: F80DGA Version: V1.0 Page: 16 Autor: Datum: 26.03.2014 AWRON GmbH Entfernen Sie Plug CON 3 Entsperren Halterung am Stecker lösen Kein Werkzeug notwendig Stecker abziehen Kein Werkzeug notwendig...
- Seite 17 Installation Guide: F80DGA Version: V1.0 Page: 17 Autor: Datum: 26.03.2014 AWRON GmbH Disassembly trim on the passenger side Entfernen Sie die Anschluss aus dem Gehäuse No tools required 20 = Kl.15 (!2V) (braun/grau) 24 = Kl.31 MASSE (braun/schwarz) 19 18...
- Seite 18 Pin 1 = Kl.15 (12V) (grün/grau) Pin 2 = Kl.31 MASSE (braun/schwarz) Installieren Sie die mitgelieferte schwarze Stecker No tools required 19 18 Kabel grün / braun und braun / schwarz von Pin AWRON Kabelbaum in der Kammer 20 und 24 No tools required...
- Seite 19 Installation Guide: F80DGA Version: V1.0 Page: 19 Autor: Datum: 26.03.2014 AWRON GmbH Ausbauen Stecker CON 8 Pin47 = FA_CAN_LOW Pin48 = FA_CAN_HIGH CON10 CON3...
- Seite 20 Installation Guide: F80DGA Version: V1.0 Page: 20 Autor: Datum: 26.03.2014 AWRON GmbH Ausbauen Stecker CON 8 Pin47 = FA_CAN_LOW Pin47 = FA_CAN_LOW Pin48 = FA_CAN_HIGH Pin48 = FA_CAN_HIGH...
-
Seite 21: Stecker Con 2 Demontieren
Einbauanleitung: F82DGA Version: V1.0 Seite: 21 Autor: Datum: 26.03.2014 AWRON GmbH Stecker CON 2 demontieren Verriegelungsbügel am Stecker hochklappen Kein Werkzeug notwendig Stecker abziehen Kein Werkzeug notwendig... -
Seite 22: Stecker Con 10 Anschluss
Einbauanleitung: F82DGA Version: V1.0 Seite: 22 Autor: Datum: 26.03.2014 AWRON GmbH Stecker CON 10 Anschluss CON10 CON3 CON2... -
Seite 23: Stecker Con10 Demontieren
Einbauanleitung: F82DGA Version: V1.0 Seite: 23 Autor: Datum: 26.03.2014 AWRON GmbH Stecker CON10 demontieren Verriegelungsbügel am Stecker hochklappen Kein Werkzeug notwendig Stecker abziehen 19 18 Kein Werkzeug notwendig... - Seite 24 Einbauanleitung: F82DGA Version: V1.0 Seite: 24 Autor: Datum: 26.03.2014 AWRON GmbH Stecker CON 10 demontieren Einsatz herausziehen Kein Werkzeug notwendig 19 18 Pin 3 auspinen Flachschraubenzieher 2mm...
- Seite 25 Einbauanleitung: F82DGA Version: V1.0 Seite: 25 Autor: Datum: 26.03.2014 AWRON GmbH Stecker CON 10 demontieren Pin 1 = ETH_WUP (blau/gelb) Mitgeleiferten blauen Stecker montieren Kein Werkzeug notwendig 19 18 Kein Werkzeug notwendig...
- Seite 26 Installation Guide: F80DGA Version: V1.0 Page: 26 Autor: Datum: 26.03.2014 AWRON GmbH Montage AWRON Daten Display...
- Seite 27 Einbauanleitung: F82DGA Version: V1.0 Seite: 27 Autor: Datum: 26.03.2014 AWRON GmbH Montage AWRON Daten Display...
- Seite 28 Installation Guide: F82DGA Version: V1.0 Page: 28 Autor: Datum: 26.03.2014 AWRON GmbH Support & FAQ Für alle Anfragen bezüglich Ihrer AWRON Display-System, oder Bitte uns und unsere Produkte wenn Sie Probleme mit der weitere AWRON auch gesehen, Installation haben die Führungs...
