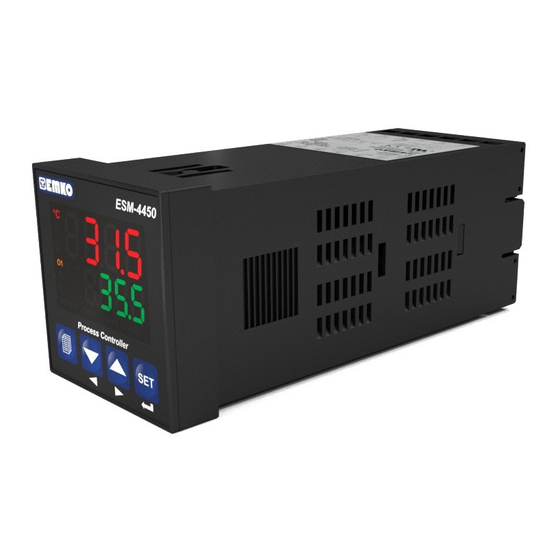

ESM-4450 48x48 DIN 1/16
Prozeßregler
Universeller Prozeßregler 48x48 DIN 1/16
mit smart I/O Ein-/Ausgangsmodulen erweiterbar
-
4-stellige Anzeige für Prozeß-Istwert (PV) und
4-stellige Anzeige für Prozeß-Sollwert (SV)
-
Universaleingang (Thermoelemente, Widerstands-
Thermometer PT-100, Einheitssignale mV, V, mA)
-
Zweipunkt- oder Mehrpunktkalibrierung für
Strom-/Spannungseingang
-
Betriebsart ON-OFF, P, PI, PD oder PID einstellbar
-
Autotune oder Selftune Funktion
-
Auto-/Handbetrieb
-
Bumpless transfer Funktion (Übernahme des
Prozeßausgangswertes bei Umschalt. Man./Auto
-
Ausgänge progr. für Heiz-/Kühl- oder Alarmfunktion
-
Motor Ventilsteuerung
-
Rampenfunktion (Ramp & Soak) in 8 Schritten einstell
bar, Start-Stop Funktion über digit. Eingangsmodul
-
"re-transmission" Weiterschaltung des Prozeßein-
gangssignales an Ausgang (mit Ausgangs-
modul 0/4..20mA)
-
Heizstromüberwachung mit Stromwandler 0...5Aac
über CT-Eingangsmodul
-
RS232 (standard) oder RS485 (optional) Schnittstelle,
serielle Kommunikation über Modbus-RTU Protokoll
Inhaltsverzeichnis
loading

Verwandte Anleitungen für EMKO ESM-4450

Inhaltszusammenfassung für EMKO ESM-4450

  • Seite 1 ESM-4450 48x48 DIN 1/16 Prozeßregler Universeller Prozeßregler 48x48 DIN 1/16 mit smart I/O Ein-/Ausgangsmodulen erweiterbar 4-stellige Anzeige für Prozeß-Istwert (PV) und 4-stellige Anzeige für Prozeß-Sollwert (SV) Universaleingang (Thermoelemente, Widerstands- Thermometer PT-100, Einheitssignale mV, V, mA) Zweipunkt- oder Mehrpunktkalibrierung für Strom-/Spannungseingang...
  • Seite 2 EINLEITUNG Die Bedienungsanleitung des ESM-4450 des Prozessreglers ist in zwei Hauptgruppen aufgeteilt. Bestellinformationen und detaillierte technische Angaben finden Sie aufgegliedert unter “Inhaltsverzeichnis”. Installationshinweise: In diesem Teil sind Abmessungen, Montageumfeld, elektrischer Anschluß und Inbetriebnahme beschrieben. Um Gefahrensituationen für Fachpersonal bei der Montage und Bedienung zu vermeiden oder Beschädigungen vorzubeugen, sind warnende Hinweiszeichen in den verschiedenen...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. EINLEITUNG............................Seite 1.1 CE-KONFORMITÄT / FUNKTIONSBLOCKSCHALTBILD 1.2 BESTELLINFORMATIONEN 1.3 GARANTIEBEDINGUNGEN 1.4 PFLEGE DER FRONTPLATTE / WARTUNG 2. SICHERHEITSHINWEISE........................Seite 2.1 INSTALLATION DES GERÄTES 2.2 ABMESSUNGEN 2.3 SCHALTTAFELEINBAUAUSSCHNITT 2.4 BETRIEBS-/ UMGEBUNGSBEDINGUNGEN 2.5 EIN-/AUSBAUHINWEISE 2.6 EINBAU DES GERÄTES 2.7 AUSBAU DES GERÄTES 3.
  • Seite 4 5.2.4 EMO-430 STROMAUSGANG 0/4 ...20mA Z 5.2.5 EMO-430 STROMAUSGANG 0/4 ...20mA Z UND SPANNUNGSAUSG. 0...10V Z 6. RS-232 / RS-485 SCHNITTSTELLENANSCHLUSS................Seite 6.1 ANSCHLUSSBELEGUNG ZWISCHEN PC (9-POL. BUCHSE) UND ESM-4450 6.2 RS-485 ANSCHLUSSBELEGUNG 6.3 EINBAU RS-232 / RS-485 SCHNITTSTELLENMODULE 7. ANZEIGEN, BEDIENUNGSELEMENTE UND PARAMETEREINSTELLUNGEN......
  • Seite 5 CE-KONFORMITÄT Hersteller : Emko Elektronik Sanayi Ve Ticaret A.Þ. : DOSAB, Karanfil Sokak, No:6, 16369 Bursa, TÜRKEI Anschrift Der Hersteller garantiert die Einhaltung der unten aufgeführten Normen. Produktbezeichnung: Prozessregler Modellbezeichnung: ESM-4450 Typenbezeichnung: ESM-4450 Anwendungsgebiet: Regelungs und Steuerungsaufgaben in der Industrie Die Elektromagnetische Verträglichkeit entspricht den aufgeführten Normen und...

  • Seite 6: Einleitung

    Einige Anwendungsgebiete Anwendungsform Motor-Ventilsteuerung Glassindustrie PID-Prozessüberwachung Kunststoffverarbeitende Industrie Textilindustrie Automobilindustrie Heizstromüberwachung Trocknungsanlagen 1.1 Funktionsblockschaltbild Standard ESM-4450 Schaltnetzteil 100-240 V V , 50/60Hz Niederspannung (optional) Eingang Versor- gungsspannung Versorgungsspannung 24V V 50/60Hz, 24V Z, 12V Z Universaleingang Start- und Stoppfunktion für Prozesseingang...

  • Seite 7: Bestellinformationen

    1.2 Bestellinformationen Die Bestellinformationen sind in der A BC D FG HI ESM-4450 nebenstehende Tabelle aufgeführt. Der (48x48 DIN 1/16) Anwender kann je nach Bedarf die Funktionen des Gerätes durch nach Versorgungsspannung 100-240V V (-15%;+10%) 50/60Hz bestücken von Modulen erweitern. Ein 24 V V (-15%;...

  • Seite 8: Garantiebedingungen

    1.3 Garantiebedingungen EMKO Elektronik garantiert, dass die Geräte frei von Material- und Verarbeitungsfehler sind. Die Garantiedauer beträgt für den Regler 24 Monate, gerechnet ab dem Verkaufsdatum. Der Garantieanspruch erstreckt sich nicht auf Defekte, die auf falsche Bedienung oder Handhabung zurückzuführen sind. Ebenso umfasst es nicht die Verschleißteile, wie z. B. Relais, die je nach Anwendung und Belastung begrenzte Lebensdauer haben.

  • Seite 9: Sicherheitshinweise

    2. Sicherheitshinweise Bevor Sie das Gerät in Betrieb nehmen, lesen Sie die Bedienungsanleitung sorgfältig durch. Inhalt / Zubehör: - 1 Gerät Befestigungsrahmen - 1 Bedienungsanleitung Überprüfen Sie nach dem Auspacken und vor der Installation den Inhalt auf sichtbare Schäden am Gerät. Die Montage und der elektrische Anschluss darf nur ein entsprechend qualifiziertes Fachpersonal gemäß...

  • Seite 10: Installation Des Gerätes

    (Finger-) Berührungsschutzdeckel Etikett Befestigungsrahmen Schalttafeldicke Frontplatte (max. 5mm / 0.2 inch) Schutzklasse IP65 2.2 Abmessungen max. 5mm / 0.2 inch ESM-4450 °C °F REMOTE RAMP AUTO Process Controller 48mm / 1.89 inch 11.5 ± 1 mm /0.45 inch 104.5 mm/ 4.11 inch...

  • Seite 11: Schalttafeleinbauausschnitt

    2.3 Schalttafeleinbauausschnitt 65 mm / 2.56 inch (min) 46 mm / 1.81 inch (min)

  • Seite 12: Betriebs-/ Umgebungsbedingungen

    2.4 Betriebs-/ Umgebungsbedingungen Klimatisches Umfeld Betriebstemperatur: 0...50 °C Klimafestigkeit: 90% rel. Feuchte (ohne Betauung) Meeresspiegelhöhe: bis 2000m Das Gerät darf nicht eingesetzt werden : bei Umgebungseinflüsse mit korrosiven Gasen bei brennbare oder zündfähige Umgebung Im Hausgebrauch (nur Industrieanwendungen) 2.5 Ein-/Ausbauhinweise 1-Vor Montage Schalttafelausschnitt gemäß...

  • Seite 13: Einbau Des Gerätes

    2.6 Einbau des Gerätes Das Gerät ist für den Fronteinbau konzipiert worden. 1-Das Gerät von vorne in den Schalttafel andrücken. 2-Den Befestigungsrahmen von der Rückseite des Gerätes gegen die Schalttafelrückseite andrücken, bis es einrastet und anschließend die Schrauben festdrehen. Verwenden Sie nur das mitgelieferte Befestigungs- und Montagematerial. Somit ist eine sichere Befestigung gewährleistet.

  • Seite 14: Elektrischer Anschluss

    3. Elektrischer Anschluss Stellen Sie sicher, dass die Konfiguration und Funktion des Gerätes den technischen Anforderung der Anlage entspricht. Die Verantwortung, Schaden an der Anlage oder Gefährdung des Bedienpersonals vorzubeugen, liegt bei dem Kunden. Die Parameter des Gerätes sind werkseitige Einstellungen und müssen je nach Anwendung des Kunden neu eingestellt werden.

  • Seite 15: Anschlussbelegung

    Geberversorgung Sensor / Messumformer Standardausgang-3 Relais 0...50mV Z 0...10V Z 0...20mA Z Pt-100 OUTPUT - 3 5A@250V V P/N : ESM-4450 Schnittstellen- CAT II anschluss MODUL-1 MODUL-2 Versorgungsspannung Anschlussbelegung optional. 100-240V V (-15%;+10%) 50/60Hz - 6VA Ein-/Ausgangsmodule 24 V V (-15%;+10%) 50/60Hz - 6VA Relais-, SSR-, Digital.

  • Seite 16: Verdrahtung Versorgungsspannung

    3.3 Verdrahtung Versorgungsspannung Versorgungsspannung Niederspannungs- Niederspannungs- versorgung 24 V W versorgung12 V Z Bem.-1 Bem.-1 Bem.-1 Bem.-2 extern. extern. Sicherung extern. Sicherung Sicherung (24V V : 1 A V T) (1 A V T) (1 A Z T) (24V Z : 1 A Z T) Haupt- Haupt- Haupt-...

  • Seite 17: Verdrahtung Prozesseingang

    3.4 Verdrahtung Prozesseingang 3.4.1 Thermoelement Achten Sie bitte auf die Polarität + und - des Thermoelements. Verwenden Sie je nach Typ Ausgleichsleitungen und erden Sie die Abschirmung. Eingangswiderstand ist > 10M W. 3.4.2 Widerstandsthermometer PT-100 Pt-100 Pt-100 Bemerkung 2 Bemerkung 1 3-Leiter Anschluss 2-Leiter Anschluss (mit Leitungskompensation,...

  • Seite 18: Messwertumformer, 2-Leiter, Mit Stromausgang (Loop Powered)

    3.4.3 Messwertumformer, 2-Leiter, mit Stromausgang (LOOP POWERED) Verdrahtung Messwertumformer über Verdrahtung Messwertumformer mit extern. Geberversorgung Stromversorgung Messwertumformer Messwertumformer mA Z mA Z extern. Strom- versor- gung Bem. 1 12 V Z 12 V Z max. 50mA max. 50mA Bemerkung 1: Extern. Stromversorgung und Ausgangsbelastbarkeit nach den Versorgungs- daten des Messwertumformers auswählen.

  • Seite 19: Messwertumformer Mit Spannungsausgang

    3.4.5 Messwertumformer mit Spannungsausgang Verdrahtung Messwertumformer über Verdrahtung Messwertumformer mit extern. Geberversorgung Stromversorgung mV, V Z mV, V Z extern. Strom- versor- gung Bem. 1 12 V Z 12 V Z Messwertumformer Messwertumformer max. 50mA max. 50mA Bemerkung 1: Extern. Stromversorgung und Ausgangsbelastbarkeit nach den Versorgungs- daten des Messwertumformers auswählen.

  • Seite 20: Spannungsfestigkeit Gerät <> Ein-/Ausgangsmodule

    3.6 Spannungsfestigkeit Gerät <> Ein-/Ausgangsmodule 2000V V ( für ESM-4450.1..) 500V V ( für ESM-4450.2..) Versorgungs- Ground spannung 2000V V 2000V V Ausgang-3 Relais 2000V V 2000V V EMO-400 Relais Modul 500V V 2000V V EMO-410 SSR-Modul 2000V V 500V V EMO-420 Digit.

  • Seite 21: Technische Spezifikationen Der Module

    4. Technische Spezifikationen Module Der Prozessregler ESM-4450 kann jederzeit je nach Applikation mit analogen bzw. digitalen Ein- /Ausgangsmodulen erweitert werden. Das Modul w ird nach dem Bestücken automatisch Gerät erkannt und nach dem Einschalten kurz kodiert anzeigt. Zwei optionale Erweiterungsplätze pro Gerät sind vorhanden.

  • Seite 22: Emi-410 Analogeingang 0/4

    4.1.2 EMI-410 Analogeingang 0/4...20mA Z EMI-410 Modul Analogeingang 0/4...20mA Z kann in eins von zwei vorgesehenen Erweiterungsplätzen als Modul-1 oder Modul-2 bestückt werden. Als 2. Eingang kann es zur Messung, Steuerung oder in Verknüpfung mit Prozessgrößen verwendet werden. Mit dem Modul kann auch die Funktion “remote set”...

  • Seite 23: Emi-430 Thermoelement Oder 0

    4.1.4 EMI-430 Thermoelement oder 0...50mV Z 0...50mV Z EMI-430 Thermoelement oder Eingangsmodul kann in eins von zwei vorgesehenen Erweiterungsplätzen als Modul-1 oder Modul-2 bestückt werden. Als 2. Eingang kann es zur Messung, Steuerung oder in Verknüpfung mit Prozessgrößen verwendet werden. Mit dem Modul kann auch die Funktion “remote set”...

  • Seite 24: Emi-450 Spannungseingang 0

    EMI-440 Anwendung Widerstandsthermometer PT-100 Das Modul kann als 2. Eingang zur Messung oder Überwachung (als Alarm) genutzt werden. Der Moduleingangswert Widerstandsthermometer PT-100 kann als Prozesssollwert genutzt werden, wenn die “remote set” Funktion aktiviert ist. Der Sollwert kann mit dem Eingangssignal (0...50 mV Z ) von einem anderen Punkt aus neu gesetzt werden.

  • Seite 25: Ausgangsmodule

    4.2 Ausgangsmodule 4.2.1 EMO-400 Relaisausgang EMO-400 Modul Relaisausgang kann in eins von zwei vorgesehenen Erweiterungsplätzen als Modul-1 oder Modul-2 bestückt werden, um die für den Relaisausgang festgelegten Funktionen verwenden zu können. EMO-400 Technische Daten Modul Relaisausgang : 3A @ 250V V ohmsche Last,, Schliesserkontakt Ausgang Abmessungen : 14x30.7x41.4mm...

  • Seite 26: Emo-420 Digit. Logikausgang (Transistor)

    4.2.3 EMO-420 Digit. Logikausgang (Transistor) EMO-420 Modul Digital. Logikausgang (Transistor) kann in eins von zwei vorgesehenen Erweiterungsplätze als Modul-1 oder Modul-2 bestückt werden. EMO-420 Technische Daten Modul Digital. Logikausgang (Transistor) : max. 40 mA, 15-18V Z ±%10, galvanisch getrennt Ausgang Abmessungen : 14x30.7x41.4mm EMO-420 Anwendung Digit.

  • Seite 27: Ein-/Ausbau Der Module

    4.3 Ein-/Ausbau der Module Bevor die Module ein- bzw. ausgebaut werden, müssen zuerst alle Kabelanschlüsse vom Gerät entfernt werden. Anschließend kann das Gerät von der Schalttafel gelöst werden. Drücken Sie mit dem Daumen (keine scharfkantige Werkzeuge benutzen) die Frontplatte (abwechselnd oben und unten) aus der Gehäuse heraus.

  • Seite 28: Beschriftung Der Eingebauten Module

    4.4 Beschriftung der eingebauten Module Zu jedem Modul, die als Modul-1 oder Modul-2 bestückt werden, sind Etiketten mit Anschlussbelegung zum aufkleben beigefügt. Diese Etiketten werden in vom Modul-1/2 getrennte leere Kästchen geklebt. Die Beschriftungen aller Module und ihre Plazierung sind in folgender Skizze aufgeführt: Etikettierung für die Anschlussbelegung der Module, die an das Steckplatz-2 bestückt werden.
  • Seite 29 Beispiel: Bei der Bestückung eines Moduls Relaisausgang EMO-400 im Steckplatz-1 und eines Moduls Strom-/Stetigausgang 0/4...20mA Z EMO-430 im Steckplatz-2 sollte die Etikettierung wie folgt aussehen: 0/4...20mAZ 100...240 VV 3A@250V EMO-400 EMO-430 50/60 Hz - 6VA Relais- Strom-/Stetig- ausgang ausgang P/N : ESM-4450 CAT II 0...50mVZ Ausgang-3 0...10VZ 5A@250VV 0...20mAZ Pt-100...

  • Seite 30: Anschlussbelegung Ein-/Ausgangsmodule

    5. Anschlussbelegung Ein-/Ausgangsmodule Modul-1 / Modul-2 Eingangsmodule (optional) EMI-410 EMI-420 EMI-450 EMI-430 EMI-440 EMI-400 Analog- Thermoelement Widerstands- Stromwandler- Spannungs- Digit. Eingangs- eingang eingang oder 0...50mV Z therm. Pt-100 eingang modul 0...5A VCT 0/4...20 mAZ 0...10V Z Pt-100 Anschluss- belegungen Modul-1 Anschluss- belegungen Modul-2...

  • Seite 31: Emi-410 0/4

    5.1.2 EMI-410 0/4...20 mA Z Anschluss 3-Leiter Messumformer Verdrahtung Messumformer über Verdrahtung Messumformer mit externer Geberversorgung Stromversorgung Modul-1 Modul-1 Bem.-1 Bem.-1 Ausgang Ausgang Extern. mA Z mA Z Stromver- sorgung Bem. 2 12 V Z 12 V Z Umformer Umformer Max.

  • Seite 32: Emi-410 0/4...20 Ma Z Reihenschaltung Messumformer (Loop Powered)

    5.1.3 EMI-410 0/4...20 mA Z Reihenschaltung Messumformer (Loop Powered) Verdrahtung Messumformer über Verdrahtung Messumformer mit externer Geberversorgung Stromversorgung Modul-1 Modul-1 Bem.-1 Bem.-1 Ausgang Ausgang Extern. mA Z mA Z Stromver- sorgung Bem. 2 12 V Z 12 V Z Umformer Umformer Max.

  • Seite 33: Emi-420 Anschluss Stromwandler 0

    5.1.4 EMI-420 Anschluss Stromwandler CT 0...5 A V Stromwandler (CT) Last Modul-1 0.1 W 0...5A V Stromwandler (CT) Last Modul-2 0.1 W 0...5A V Jeweils nur ein Eingangsmodul EMI-420 kann bestückt werden. 5.1.5 EMI-430 Thermoelement oder 0...50mV Z Modul-1 Modul-2 Achten Sie bitte bei der Verdrahtung des Thermoelements auf richtige Polarität + und - .Verwenden Sie je nach Typ Ausgleichsleitungen und erden Sie die Abschirmung.

  • Seite 34: Emi-430 Thermoelement Oder Messumformer

    5.1.6 EMI-430 Thermoelement oder Messumformer Modul-1 Modul-2 0...50mV Z 0...50mV Z Umformer Umformer Bei Verwendung von einem weiterenThermoelementfühler oder Analogsignal 0...50mV Z muss das Modul EMI-430 bestückt werden. Die Konfiguration der Parameter oder für MODUL-1 MODUL-2 muss auf eingestellt werden. Durch variable Zweipunktkalibrierung kann der Skalenbereich festgelegt werden.

  • Seite 35: Anschlussbelegung Ausgangsmodule

    5.2 Anschlussbelegung Ausgangsmodule 5.2.1 EMO-400 Relaisausgangsmodul Modul-1 Modul-2 3A V T Sicherung 3A V T Sicherung Schütz Schütz Sicherung Sicherung Last Last Geeignete Sicherung anschließen. 5.2.2 EMO-410 SSR-Ausgangsmodul Schütz Modul-1 Modul-2 Schütz (SSR) (SSR) Sicherung Sicherung 15-18 V Z 15-18 V Z Max.

  • Seite 36: Emo-420 Digit. Logikausgangsmodul

    5.2.3 EMO-420 Digit. Logikausgangsmodul Modul-1 Modul-2 Last Last 15-18 V Z 15-18 V Z Max. 40mA Max. 40mA 5.2.4 EMO-430 Stromausgang 0/4...20 mA Z Modul-1 Anderes Gerät Widerstand (shunt), max. 600 Modul-2 Anderes Gerät Widerstand, (shunt) max. 600 5.2.5 EMO-430 Stromausgang 0/4...20 mA Z und Spannungsausgang 0...10V Z Modul-1 Anderes Gerät 0...10V Z Ausgang...

  • Seite 37: Rs-232 / Rs-485 Schnittstellenanschluss

    6. RS-232 / RS-485 Schnittstellenanschluss RS-232 Anschlussbelegung RS-485 Anschlussbelegung Bei Spannungsversorgung 12V Z kann das Modul EMC-410 mit dem RS-485 Schnittstellenanschluss nicht verwendet werden .

  • Seite 38: Anschlussbelegung Zwischen Pc (9-Pol. Buchse) Und Esm-4450

    6.1 Anschlussbelegung zwischen PC (9-pol. Buchse) und ESM-4450 ESM-4450 Kabellänge: max. 12 m bei 9-Pol. DCON Buchse Übertragungsrate von 9600 Baud ESM-4450 25-Pol. DCON Buchse Kabellänge: max. 12 m bei Übertragungsrate von 9600 Baud...

  • Seite 39: Rs-485 Anschlussbelegung

    6.2 RS-485 Anschlussbelegung RS-232 --> RS-485 Konverter RS-232 Anschluss MASTER -belegung SLAVE-1 An der RS-485 Leitungen können max. 32 Geräte und Regler parallel geschaltet werden. Rt Widerstand = 120 W. Für Verdrahtung der Kommunikation muss verdrilltes Kabel verwendet werden. Kabellänge: max. 1000 m bei einer Übertragungsrate von 9600 Baud.

  • Seite 40: Einbau Rs-232 / Rs-485 Schnittstellenmodule

    6.3 Einbau RS-232 / RS-485 Schnittstellenmodule Entfernen Sie die Gehäuse des Gerätes wie in dem Kapitel "EIN-/AUSBAU DES GERÄTES" beschrieben. Ziehen Sie die bestückten Module im Steckplatz MODUL-1 und MODUL-2 nach hinten heraus. Trennen Sie die Versorgungsplatine (untere Platine) vom Frontpanel. Achten Sie bitte auf die Kabelanschlüsse zwischen den oberen und unteren Steckplatinen.

  • Seite 41: Anzeigen, Bedienungselemente Und Parametereinstellungen

    7.1 Abbildung Frontpanel-Anzeige und Tasten SV, LED-Anzeige Sollwert AT, LED-Anzei ge Autotune i n Betrieb °C: LED-Anzeige Grad Celsius °F: LED-Anzeige Fahrenheit LED-Anzeige andere Einheit als °C und °F ESM-4450 °C LED-Anzeige Ausgang-1 Parameteranzeige °F Prozesswert (PV), LED-Anzeige Ausgang-2 Parameteranzeige Sollwert (SV), LED-Anzeige Ausgang-3...

  • Seite 42: Erkennung Der Module Und Softwareversion

    Anschließend wird am oberen Display das Kode des bestückten Moduls und zugleich die Softwareversionsnummer an der unteren Display angezeigt. Die Kodierung der Module sind unten aufgeführt: Kodierung optional. Kodierung optional. Eingangs- Eingangs- /Ausgangsmodul für /Ausgangsmodul für ESM-4450 MODUL-1 MODUL-2 °C °F REMOTE RAMP AUTO Process Controller...
  • Seite 43 Nach Einschaltung der Versorgungsspannung erscheinen folgende Informationen : ESM-4450 ESM-4450 ESM-4450 °C °C °C °F °F °F REMOTE RAMP AUTO REMOTE RAMP AUTO REMOTE RAMP AUTO Process Controller Process Controller Process Controller Überprüfung der ersten Überprüfung der dritten Überprüfung der zweiten...

  • Seite 44: Sollwerteinstellungen

    7.3 Sollwerteinstellungen Anzeige °C °C °C °F °F °F Betriebs- zustand REMOTE RAMP AUTO REMOTE RAMP AUTO REMOTE RAMP AUTO Die SV-Anzeige blinkt beim Drücken Ändern Sie mit de n (Pfeiltasten) der SET- Taste. Im unteren Display Tasten “Erhöhen” und wird der Sollwert angezeigt.

  • Seite 45: Übersicht Bedienereinstellungen

    7.4 Übersicht Bedienereinstellungen Display- Anzeige Bediener Bediener °C °C °C °C °F °F °F °F anzeige Betriebs- Passwort- Passwort- Bediener- eingabe eingabe zustand einstellung REMOTE RAMP AUTO REMOTE RAMP AUTO REMOTE RAMP AUTO REMOTE RAMP AUTO Passwort mit der Bedienereinstellungen Anzeige Passworteinstellung SET Taste >...

  • Seite 46: Übersicht Servicetechniker Einstellungen

    7.5 Übersicht Servicetechniker Einstellungen Betriebs- Display- Menü- Passwort °C °C °C °C °F °F °F °F modus anzeige anzeige Service- Bediener- Service- techniker einstellung techniker REMOTE RAMP AUTO REMOTE RAMP AUTO REMOTE RAMP AUTO REMOTE RAMP AUTO Servicetechniker Mit der rechten Pfeiltaste SET Taste für Einstellung >...

  • Seite 47: Servicetechniker Einstellungen

    7.5 Servicetechniker Einstellungen Passwort °C °F Servicetechniker REMOTE RAMP AUTO Passwort mit der SET Taste bestätigen out3 Ein- Genn Ein- Comm Pass Ein- Umschaltung auf °C °C °C °C °F °F °F °F stellung stellung Einstell. stellung Bedienerebene REMOTE RAMP AUTO REMOTE RAMP...

  • Seite 48: Übersicht Konfigurationsebene Der Parameter

    7.6 Übersicht Konfigurationsebene der Parameter Einloggen Betriebs- Einloggen Passwort °C °C °C °C °F °F °F °F modus Bediener- Service- Service- ebene techniker techniker REMOTE RAMP AUTO REMOTE RAMP AUTO REMOTE RAMP AUTO REMOTE RAMP AUTO Parameterabruf Mit der rechten Pfeiltaste SET Taste für Passworteingabe Servicetechniker >...
  • Seite 49 7.6 Übersicht Konfigurationsebene der Parameter Passwort- PýnP °C °C °C °F °F °F Einst. Einst. eingabe Service- techniker REMOTE RAMP AUTO REMOTE RAMP AUTO REMOTE RAMP AUTO Passworteingabe mit SET Taste bestätigen Wenn Ausgangs- Wenn Ausg. Wenn Eing. Wenn Eingangsmodule Wenn Eing.

  • Seite 50: Bedienereinstellungen

    7.7 Bedienereinstellungen Die Parameter sind entsprechend ihrer Funktionen in Gruppen eingeteilt. Jede Gruppe besitzt einen Überschrift. Legen Sie vorher fest unter welcher Menüüberschrift die zu konfigurierenden Parameter aufgeführt sind. Die Parameterfunktionen sind in dem Kapitel PARAMETER detailliert erläutert. Display- Anzeige °C °C °C...
  • Seite 51 DÝSP LIST Menü Für Bedienpersonal und °C Dieses Menü ermittelt, welche °F Servicetechniker zugänglich. Parameter im oberen und unteren Display angezeigt wird. REMOTE RAMP AUTO Mit der linken Pfeiltaste Mit der rechten Pfeiltaste gelangen Sie zur vorherigen gelangen Sie zur nachfolgenden Menüansicht.

  • Seite 52: Servicetechniker Einstellungen

    7.8 Servicetechniker Einstellungen Die Parameter sind entsprechend ihrer Funktionen in Gruppen eingeteilt. Jede Gruppe besitzt einen Überschrift. Legen Sie vorher fest unter welcher Menüüberschrift die zu konfigurierenden Parameter aufgeführt sind. Die Parameterfunktionen sind in dem Kapitel PARAMETER detailliert erläutert. Display- Anzeige °C °C...
  • Seite 53 °C Für Bedienpersonal nicht zugänglich. IOP1 CONF Menü °F Dieses Menü zeigt die Konfi- Dieses Menü nicht abrufbar, wenn gurationsparameter der Ein- kein Ausgangsmodul im /Ausgangsmodule im Steckplatz Steckplatz MODUL-1 bestückt ist. REMOTE RAMP AUTO MODUL-1. Mit der rechten Pfeiltaste Mit der linken Pfeiltaste gelangen gelangen Sie zur nachfolgenden Sie zur vorherigen Menüansicht.
  • Seite 54 Für Bedienpersonal nicht zugänglich. °C PASS CONF Menü °F Konfigurationsebene Passwort Dieses Menü nicht abrufbar, wenn des Bedienpersonals oder des ohne Passwortbestätigung des Servictechnikers. Servicetechnikers die SET-Taste REMOTE RAMP AUTO betätigt wurde. Mit der rechten Pfeiltaste gelangen Sie zur nachfolgenden Mit der linken Pfeiltaste Menüansicht.
  • Seite 55 °C Für Bedienpersonal nicht zugänglich. PINP CONF Menü °F Nach Bestätigung des RAMP/SOAK Menüs setzt sich die Displayanzeige in REMOTE RAMP AUTO PýNP CONF Menüwahl. Mit der linken Pfeiltaste gelangen Sie zur vorherigen Menüansicht. Drücken Sie auf die Drücken Sie die Pfeiltasten, Menü-Taste, wenn Sie um innerhalb der Einstel- diese Menüliste...

  • Seite 56: Alarmeinstellung

    7.9 Alarmeinstellung Wurde der Standardausgang (Ausgang-3), MODUL-1 oder MODUL-2 als Alarmausgang konfiguriert, dann werden die Alarmsollwerte im “SEt LýSt” Menü sichtbar. Auf das “SEt LýSt” Menü können Sie über die Konfigurationsebenen des Bedienpersonals oder des Servicetechnikers zugreifen. Anzeige Display- °C °C °C °F...
  • Seite 57 Alarm-1 Sollwert Dieses Menü nicht abrufbar, wenn °C °F kein Ausgangsmodul im Steck- platz MODUL-1 bestückt ist oder kein Alarmausgang gewählt wurde. REMOTE RAMP AUTO Mit Enter-Taste bestätigen Sie die Eingabe und gelangen zum Bedienpersonal und Servicetechniker nächsten Parameter. können die Parameterwerte durch die Pfeiltasten ändern.

  • Seite 58: Änderung Und Speicherung Der Parameter

    7.10 Änderung und Speicherung der Parameter Beispiel-1: Um den Parameter des Prozesseingangstyps im “PýnP Conf” Menü zu ändern, muss der Benutzer zuerst das “PýnP Conf” Menü abrufen. Anzeige Display- °C °C °C Betriebs- anzeige °F °F °F zustand Bediener- einstell- REMOTE RAMP AUTO...

  • Seite 59: Parameter

    Prozesseingangstyp Für Bedienpersonal nicht zugänglich. °C °F Thermoelementtyp kann augewählt werden. REMOTE RAMP AUTO Mit Enter-Taste bestätigen Sie die Eingabe und gelangen zum nächsten Parameter. Auswahl Eingangstyp Für Bedienpersonal nicht zugänglich. °C °F Thermoelement REMOTE RAMP AUTO Durch Betätigen der Enter- PINP CONF Menü...
  • Seite 60 Beispiel-2: Um den Parameter Proportionalband bei Einstellung Heizfunktion im “Pýd Conf” Menü zu ändern, muss der Benutzer zuerst das “Pýd Conf” Menü abrufen. Anzeige °C °C Display- °C °F °F °F Betriebs- anzeige zustand Bediener- einstell- REMOTE RAMP AUTO REMOTE RAMP AUTO REMOTE...
  • Seite 61 Proportionalband Für Bedienpersonal nicht zugänglich. °C °F Heizfunktion REMOTE RAMP AUTO Ändern Sie die Werte mit den Pfeiltasten. Proportionalband °C °F Heizfunktion REMOTE RAMP AUTO Mit Enter-Taste bestätigen Sie die Eingabe und gelangen zum nächsten Parameter. Integralzeit Heizfunktion Für Bedienpersonal nicht zugänglich. °C °F REMOTE...

  • Seite 62: Das Passwort Des Technikers Wird Nach Be

    können die Kalibrationsvariante für Analogeingang Z mV Beispiel-3: Unter Menü /V/mA abgerufen werden. Um in diese Parameter zu gelangen, müssen Sie zuerst “PýnP ConF” Menü aufrufen. In dem unten aufgeführte Beispiel wird die Einstellung von Thermoelement auf Analogeingang Z mV/V/mA umgestellt. Anzeige Display- °C...

  • Seite 63: Einstellung Z Mv/V/Ma Kalibrationsvariante

    Für Bedienpersonal nicht zugänglich. Einstellung Eingang °C °F Z mV/V/mA REMOTE RAMP AUTO Durch Betätigen der Enter- Taste gelangen Sie zum nächsten Parameter. Für Bedienpersonal nicht zugänglich. Einstellung Dezimalstelle °C °F REMOTE RAMP AUTO Durch Betätigen der Enter- Taste gelangen Sie zum nächsten Parameter.

  • Seite 64: Untere Skalenwert Bei Zweipunktkalibrierung

    Für Bedienpersonal nicht zugänglich. Untere Skalenwert bei °C °F Zweipunktkalibrierung REMOTE RAMP AUTO Durch Drücken der ENTER-Taste speichern Sie den Wert und PINP CONF Menü gelangen zum nächsten Durch Drücken der Menü-Taste Parameter. kehren Sie zur Menü-Auswahl zurück. Obere Skalen- °C °C °F...

  • Seite 65: Konfigurationsebene Bediener

    8. Parameter Die Parameter sind in zwei Hauptgruppen aufgeteilt. Sowohl das Bedienpersonal als auch der Servicetechniker haben Zugang zu den Parametern. Des Weiteren sind diese entsprechend ihrer Funktionen in Untergruppen aufgeteilt. Die Untergruppen werden als Einstellebenen genannt. 8.1 Konfigurationsebene Bediener 8.1.1 Einstellung Soll- und Alarmwerte Prozesssollwert Der Sollwert (SV) kann innerhalb des unteren Skalenwert...
  • Seite 66 Dies ist der Alarmsollwert, wenn einer der Module EMO-400 Relais-, EMO-410 SSR-Ausgang oder EMO-420 Digit. Logikausgang (Transistor) als MODUL-2 bestückt ist. EMO-400 EMO-410 - Alarmsollwert kann zwischen der unteren Skalenwert EMO-420 und der oberen Skalenwert eingestellt werden. MODUL-1 Alarmsollwert des Ausganges MODUL-1. Durch Bestückung eines weiteren Eingangsmoduls als MODUL-2 (z.B.

  • Seite 67: Einstellung Pid-Selftune Und Betriebsart

    8.1.2 Einstellung PID-Selftune und Betriebsart Einstellung TUNE TUNE Funktion ermöglicht die automatische Berechnung der PID- Werte. Ein oder zwei der unten aufgeführten Betriebsarten können eingestellt werden. Das Gerät arbeitet entsprechend der schon bekannten PID-Parameter Autotune (Limit Cycle Tuning) Betrieb Selftune (Step Response Tuning) Betrieb Auto-Selftune Wenn die Bedingungen erfüllt sind, beginnt das Gerät nach der Einschaltung mit Selftune Funktion.
  • Seite 68 3- Tune-Funktion wird durch das Gerät wieder ausgeführt, wenn die Differenz zwischen dem neuen und dem alten Sollwert ausserhalb des Proportionalbandes liegt. Autotune wird gestartet, wenn der neue Sollwert größer wird als ± [ Skala * (Proportionalband Heiz- oder Kühlfunktion) ] /1000. Das Gerät ändert den Parameter und der Vorgang wird gestartet.
  • Seite 69 Selftune ( Step Response Tuning ) : Die PID-Parameter werden nach Einschaltung des Gerätes während des Regelvorganges vom IST-Temperatur zum Sollwert ermittelt. Der Vorgang kann gestartet werden, wenn das Gerät abgeschaltet und wieder eingeschaltet wird. Die Differenz zwischen Prozess- und Sollwert darf nicht zu gross sein.
  • Seite 70 Einstellung PID-Kühlfunktion: Ist der Sollwert kleiner als der Prozesswert, wird bei erreichen des Wertes IST-Temperatur - [(Soll -IST-Temperatur)/2]), wird der Ausgang auf 0% geschaltet und die Berechnung der PID-Parameter gestartet. Prozess- wert Anfangswert - [ ( Soll - Anfangswert) ] Stun Anfangswert PID-Parameter...

  • Seite 71: Auswahl Betriebsarten

    AUSWAHL BETRIEBSARTEN Autobetrieb (Close-Loop Control) Das Gerät berechnet und regelt den Prozessausgang automatisch (prozentuale Ausgangswert), wenn PID eingestellt oder ON/OFF Ausgang vorhanden ist. Handbetrieb (Open-Loop Control) Bedienpersonal kann bei Anlagen mit PID-Regelung den prozentualen Ausgangswert durch die Pfeiltasten (erhöhen/ verringern) verändern. Bei Anlagen mit ON/OFF-Regelung kann der prozentuale Ausgangswert durch die Pfeiltasten (erhöhen/ verringern) bei Einstel- lungen...

  • Seite 72: Parametereinstellungen

    (%) Wert des und bestimmt die Schrittweite (Öffnen/Schlissen) des Motor- ventils. Ein Zahlenwert zwischen 0,1 und max. 3A V T 5,0 kann eingestellt werden. Sicherung Ventil Bei Schwingungsvorgang des Strom- Ventils erhöhen Sie die Werte. versorgung MOTORVENTIL Motorventilsteuerung Elektrische Anschlussbelegung Für ESM-4450.1.20.1.1/01.00...

  • Seite 73: Bumpless Transfer Funktion

    BUMPLESS TRANSFER Funktion Bei der Umstellung von Hand- auf Autobetrieb wird der unter Autobetrieb neu berechnete Ausgangswert bei der Regelung berücksichtigt. Bei der Umstellung von Auto- in Handbetrieb wird der zuletzt unter Handbetrieb gepeicherten Werte aktiviert. Bei der Umstellung von Hand- auf Autobetrieb wird der unter Handbetrieb gespeicherte Ausgangswert zum Auto-Ausgangswert übernommen.

  • Seite 74: Anzeigenkonfiguration

    8.1.3 Anzeigenkonfiguration Konfiguration der oberen Displayanzeige. Der Prozesswert (PV) wird angezeigt. Die Differenz zwischen dem Prozesssollwert und Prozesswert (SV-PV) wird angezeigt. Messwertanzeige einer analogen Eingangsgrösse, wenn ein Eingangsmodul als MODUL-1 oder MODUL-2 bestückt wurde. EMI-410 EMI-430 EMI-440 EMI-450 Konfiguration der unteren Displayanzeige. Der Prozesswert (PV) wird angezeigt.

  • Seite 75: Konfiguration Rampenfunktion Und Rampenabschnitte

    8.1.4 Konfiguration Rampenfunktion und Rampenabschnitte Soft-Start Parameter. Nach Einschaltung des Gerätes, wird der Sollwert nach der eingestellten Zeit erreicht. Eine Zeit zwischen 0..99 Stunden und 59 Minuten kann eingestellt werden. Der Parameter ist deaktiviert, wenn bei der Einschaltung des Gerätes der Wert 0 zugeordnet wurde. Toleranz Ramp/Soak Parameter: kann ein Wert zwischen 0% und 50% des Skalenbereiches annehmen.
  • Seite 76 RAMPENFUNKTION NACH EINSCHALTUNG (SOFT- START ) Soft-Start Vorgang beginnt erst, wenn der Wert der Parameter ungleich und die Einstellung auf erfolgt ist. Die LED-Anzeige der Rampenfunktion blinkt. Prozentuale Ausgangswert wird nach Einschaltung des Gerätes berechnet und der Parameterwert erhöht sich bis der Wert erreicht wird.

  • Seite 77: Wenn Ramp/Soak Abschnittswerte Mit Folgenden Rampen- Und Haltezeit

    Sollwerte PU-3 PU-6 PU-7 PU-5 PU-2 PU-8 PU-1 PU-4 Start Zeit tr_1 tr_2 tr_3 tS_3 tr_4 tS_4 tS_1 tS_2 4 ramp soak ( 4 ramp soak ( 8 ramp soak ( Beispiel: Wenn Ramp/Soak Abschnittswerte mit folgenden Rampen- und Haltezeit eingestellt wurden, dann ergibt sich der folgende Graphikverlauf: Sollwerte...

  • Seite 78: Konfigurationsebene Servicetechniker

    8.2 Konfigurationsebene Servicetechniker 8.2.1 Eingangskonfiguration und Parameter Einstellung Prozesseingangstyp Einstellung Thermoelement Einstellung Widerstandsthermometer PT-100 Einstellung Z mV/V/mA Einstellung Thermoelement-Typ und Skalierung. Auswahlmöglichkeit besteht nur, wenn als Eingang Thermoelement aktiviert wurde. L (-100°C...850°C) oder (-148°F...1562°F) L (-100,0°C...850,0°C) oder (-148,0°F...999,9°F) J (-200°C...900°C) oder (-328°F...1652°F) J (-199,9°C...900,0°C) oder (-199,9°F...999,9°F) K (-200°C...1300°C) oder (-328°F...2372°F) K (-199,.9°C...999,9°C) oder (-199,9°F...999,9°F)
  • Seite 79 Einstellung Typ und Skalierung des Widerstandsthermometers PT-100. Auswahlmöglichkeit besteht nur, wenn als Eingang PT-100 Widerstandsthermometer aktiviert wurde. PT-100 ( -200°C ; 650°C ) oder ( -328°F ; 1202°F) PT-100 ( -199.9°C ; 650.0°C ) oder ( -199.9°F ;999.9°F) Einstellung Eingang Z mV/V/mA und Skalierung. Einstellmöglich- keit wenn als Eingang Z mV/V/mA ausgewählt wurde.
  • Seite 80 Sollwert Po10 Po11 Po09 Po12 Po08 Po13 Po07 Po14 Po15 Po06 Po16 Po05 Po04 Po03 Po02 Po01 Po00 = 0 3.125 6.25 9.375 12.5 15.625 18.75 21.825 28.125 31.25 34.375 37.5 40.625 43.75 46.875 3.125 3.125 3.125 3.125 3.125 3.125 3.125 3.125 3.125 3.125 3.125 3.125 3.125 3.125 3.125 3.125 0...50 mV Z Bereich ist in 16 gleiche Abschnitte eingeteilt.

  • Seite 81: Pid-Konfigurationsparameter

    8.2.2 PID-Konfigurationsparameter Heizfunktion mit PID Regelung hat folgende Parameter Einstellungen: Kühlfunktion mit PID-Regelung hat folgende Parameter Einstellungen: Bei der PID-Einstellung ohne Ausgang werden im PID CONF Menü nur Parameter sichtbar. PROPORTIONALBANDBER. HEIZFUNKTION (0.0% , 999.9%) % vom Skalenbereich ( = 1000 °C, = 0 °C = 50.0 ist: WENN...
  • Seite 82 MIN. AUSGANGSIMPULS HEIZFUNKTION (0.0% , Dieser Wert ist der prozentuale min. Impulsdauer. Bei Einstellungen als Heiz- und Kühlfunktion mit PID-Regelung werden diese Parameter nicht berücksichtigt. Auch wenn bei der PID-Berechnung eine noch kleinere Wert berechnet wurde, wird der min. Ausgangsimpuls geschaltet. BERECHNETER WERT WENN...
  • Seite 83 KOEFFIZIENT PROPORTIONALB. KÜHLFUNKTION ( 0.0, 100.0 ) Bei Anwendungen als Kühl- und Heizfunktion mit PID-Regelung wird bei Tune-Parameterberechnung der Heizausgang berücksichtigt. Dabei werden die Werte der Parameter (Proportionalband) und der Koeffizient bei der Berechnung berücksichtigt und das Ergebnis in das Parameter Propor. Kühlfunktion gespeichert.
  • Seite 84 MIN. AUSGANGSIMPULS KÜHLFUNKTION (0.0% , Dieser Wert ist der prozentuale min. Impulsdauer. Bei Einstellungen als Heiz- und Kühlfunktion mit PID-Regelung werden diese Parameter nicht berücksichtigt. Auch wenn bei der PID-Berechnung eine noch kleinere Wert berechnet wurde, wird der min. Ausgangsimpuls geschaltet. BERECHNETER WERT WENN...
  • Seite 85 ANTI-RESET WINDUP (0, obere Skalenwert) Bei Regelabweichung ausserhalb des Proportionalbereiches <= ermittelt. Wert <= erfolgt eine Neuberechnung des Integralwertes. Auf diese Weise kann ein sch- nelleres Ansprechverhalten erreicht werden. Wenn die Bedingung nicht erfüllt ist, dann wird der zuvor berechnete Wert berücksichtigt. Oberer Skalenwert: max.

  • Seite 86: Offset Pid-Ausgang

    OFFSET PID-AUSGANG (FÜR PID-HEIZFUNKTION 0.0%, 100.0%) (FÜR PID-KÜHLFUNKTION -100.0%, 0.0%) (FÜR PID-HEIZEN-KÜHLEN -100.0%, 100.0%) Die eingegebenen Werte werden nach der Berechnung zu PID-Größe prozentual dazu addiert. Prozess- ausgang WENN % 100 PoFS = %5.0 ODER % 50 ODER PoFS = -%5.0 Prozess- wert OFFSET IN ABHÄNGIGKEIT VON PID SET-Wert...

  • Seite 87: Verschiebung Des Proportionalbandbereiches

    WENN PROZESSWERT STABILISATION ( 1, OBERE SKALENWERT) ODER Zur Überprüfung der Temperaturschwingung wird der Parameter bei Einstellungen oder abgerufen. Wenn der Regelvorgang gemäß u.s. Diagramm) ins Schwingung ODER kommt, (außerhalb der Toleranzbereich des Sollwertes <= Prozesswert <= ) kann nach einigen Schwingungsvorgängen der Parameter umgestellt werden.

  • Seite 88: Ausgangswert Bei Fühlerbruch

    > 0 (Totband) Prozess- ausgang % 100 % 50 Prozess- wert Sollwert Heizen Sollwert Kühlen < 0 (Bandüberschneidung) Prozess- ausgang % 100 % 50 Prozess- wert Sollwert Kühlen Sollwert Heizen AUSGANGSWERT BEI FÜHLERBRUCH (PID-HEIZFUNKTION 0.0%, 100.0%) (PID-KÜHLFUNKTION -100.0%, 0.0%) (PID-HEIZEN-KÜHLEN -100.0%, 100.0%) Bei Fühlerbruch kann der Regelvorgang durch Eingabe (prozentual) eine Wertes (Parameter ) fortgesetzt werden.

  • Seite 89: Modul-1 Konfigurationsparameter

    8.2.3 MODUL-1 Konfigurationsparameter MODUL-1: Die Module werden bei Bestückung automatisch erkannt und die zugehörigen Parameter werden freigegeben. Die Parameter sind nicht sichtbar, wenn kein Modul eingesteckt ist. Definiert Ausgangsfunktionen. Definiert Kontrollalgorithmus des Ausgangsmoduls Hysteresewert des Ausgangsmoduls Einstellung Hystereseart Zeitverzögerung nach Wiedereinschaltung bei ON/OFF Regelung. Definiert Logikausgangsfunktion Einstellung Messeingang für den Alarmausgang.
  • Seite 90 Einstellung obere Skalenwert bei variable Zweipunktkalibration Einstellung Einheit Untere Skalenwert Obere Skalenwert Messsignal Offset-Einstellung für Analogeingangsmodul Filterzeitkonstante Eingangssignal Einstellung Temperaturkompensation (Thermoelement) Remote Set Funktion (Übernahme Eingangssignalgrösse als SET-Wert) Einstellung Stromwandler V CT Übertragungsverhältnis...
  • Seite 91 Die Parameter für Modul-1 werden automatisch freigegeben und sind daher in unterschiedlichen Kapiteln beschrieben. Unten aufgeführte Parameter werden freigegeben, wenn im Steckplatz MODUL-1 einer der Module EMO-400 (Relaisausgang), EMO-410 (SSR- Ausgang) oder EMO-420 (Digit. Ausgang) bestückt wird. EMO - 400 EMO - 410 EMO - 420 Einstellung Ausgangsfunktion für MODUL-1...
  • Seite 92 Einstellung Logikausgangsfunktion des Ausgangsmoduls im Steckplatz MODUL-1. Aktiv, wenn “Lout” (Logikausgang) eingestellt wurde. Alarmausgang Ausgang Auto-/Handbetrieb Alarmausgang Fühlerbruch Ausgang ist aktiv, wenn der Prozesswert ausserhalb des Bandes (unterer oder oberer Bereich) befindet. Ausgang: Ramp/Soak-Funktion beendet. MODUL-2 Alarmausgang bei Fühlerbruch für Analogeingangsmodul im Steckplatz MODUL-2.

  • Seite 93: Regelkreisalarm Bei Überschreitung

    MODÜL-2 H e i z s t r o m ü b e r w a c h u n g ü b e r St r o m w a n d l e r. Parameterfreigabe wenn CT-Eingangsmodul bestückt ist. EMI-420 Regelkreisalarm bei Überschreitung Alarm-...
  • Seite 94 Bandalarm ausserhalb Alarm- ausgang Sollwert Sollwert +Alarmsollwert Sollwert - Alarmsollwert Prozesswert Bandalarm innerhalb Alarm- ausgang Sollwert Sollwert + Alarmsollwert Sollwert - Alarmsollwert Prozesswert Alarm-1 Hysteresewert. Aktiv, wenn Logikausgangsfunktion (MODUL-1) als Alarmausgang eingestellt wurde. Einstellbar zwischen 0...50% vom Skalenbereich ( bei Parametereinstellung oder kein 2.
  • Seite 95 Unten aufgeführte Parameter werden freigegeben, wenn Modul EMO-430 (0/4...20 mA Z Analogausgang) als MODUL-1 bestückt wird. EMO-430 Konfiguration Analogausgangsmodul als MODUL-1 Ausgang 0...20mA Z oder Ausgang 0...10V Z (siehe Kapitel 5.2.5). Ausgang 4...20mA Z oder Ausgang 2...10V Z (siehe Kapitel 5.2.5). Funktionsauswahl Analogausgangsmodul als MODUL-1 Analogausgang für Heizvorgang Analogausgang für Kühlvorgang...
  • Seite 96 Unten aufgeführte Parameter werden freigegeben, wenn das Modul EMI-400 (Digit. Eingang) als MODUL-1 bestückt wird. EMI-400 Konfiguration von Digit. Ausgang als MODUL-1 Eingang Auto-/Handbetrieb Signalimpuls am Logikeingang ; Bei der Einstellung PID Tune-Betrieb auf “run List” und Regelungsart auf (Auto) , ändert sich der Parameter von: bzw.
  • Seite 97 Unten aufgeführte Parameter werden freigegeben, wenn im Steckplatz MODUL-1 einer der Module EMI-410 (0/4...20mA Z Analogeingang), EMI-430 (Thermoelement oder 0...50mV Z Eingang), EMI-440 (Eingang Widerstandsthermometer PT-100), EMI-450 (0...10V Z Spannungseingang) bestückt wird. EMI - 410 EMI - 430 EMI - 440 EMI - 450 Konfiguration Analogeingangsmodule als MODUL-1 Eingang Thermoelement.
  • Seite 98 B (44,0°C...999,9°C) oder (111,0°F...999,9°F) E (-150°C...700°C) oder (-238°F...292°F) E (-150,0°C...700,0°C) oder (-199,9°F...999,9°F) N (-200°C...1300°C) oder (-328°F...2372°F) N (-199,9°C...999,9°C) oder (-199,9°F...999,9°F) C (0°C...2300°C) oder (32°F...3261°F) C (0,0°C...999,9°C) oder (32,0°F...999,9°F) Bei der Einstellung als Widerstandsthermometer PT-100 werden unten aufgeführte Typen und Skalenbereiche freigeschaltet. Sensortyp: PT-100 Skala: zwischen -200°C...650°C (Einheit: °C ) Skala: zwischen -328°F...1202°F (Einheit: °F )
  • Seite 99 Einstellung untere Skalenwert bei frei skalierbare Zweipunktkalibra- tion. Ein Wert zwischen -1999...9999 kann zugeordnet werden. Nur sichtbar wenn Z mV/V/mA Eingang ausgewählt wurde. Einstellung obere Skalenwert bei frei skalierbare Zweipunktkalibra- tion. Ein Wert zwischen -1999...9999 kann zugeordnet werden. Nur sichtbar wenn Z mV/V/mA Eingang ausgewählt wurde. Auswahl Einheit Einheit °C Einheit °F...
  • Seite 100 Unten aufgeführte Parameter werden freigegeben, wenn das Modul EMI-420 ( Eingang V CT Stromwandler) als MODUL-1 bestückt wird. EMI-420 Stromwandlerfaktor (Current Transformer ). (Ein Wert zwischen 0 und 100 einstellbar) eispiel : Stromwandlerverhältnis 100:5A; Dieser Parameter muss = 100/5 = sein.
  • Seite 101 Beispiel: Ein 3-Phasen Heizsystem mit 200V V und 1kW Leistung. Stromfluss im Normalbetrieb = (1000 VA / 200V/*3 = 15A. Bei einem Defekt eines Heizwiderstandes fliessen kein über 2 Heizwiderstände je 5A, daraus ergibt sich ein Stromfluss von 10A. Eingabe-Sollwert = (15+10) /2 = 12.5A Kontrollausgang Heizwiderstände 200V V...

  • Seite 102: Modul-2 Konfigurationsparameter

    8.2.4 MODUL-2 Konfigurationsparameter MODUL-2: Die Module werden bei Bestückung automatisch erkannt und die zugehörigen Parameter werden freigegeben. Die Parameter sind nicht sichtbar, wenn kein Modul eingesteckt ist. Definiert Ausgangsfunktionen. Definiert Kontrollalgorithmus des Ausgangsmoduls Hysteresewert des Ausgangsmoduls Einstellung Hystereseart Zeitverzögerung nach Wiedereinschaltung bei ON/OFF Regelung. Definiert Logikausgangsfunktionen Einstellung Messeingang für den Alarmausgang.
  • Seite 103 Einstellung obere Skalenwert bei variable Zweipunktkalibration Einstellung Einheit Unterer Skalenwert Oberer Skalenwert Messsignal Offset-Einstellung für Analogeingangsmodul Filterzeitkonstante Eingangssignal Einstellung Temperaturkompensation (Thermoelement) Remote Set Funktion (Übernahme Eingangssignalgrösse als SET-Wert) Einstellung Stromwandler V CT Übertragungsverhältnis...
  • Seite 104 Die Parameter für Modul-2 werden automatisch freigegeben und sind daher in unterschiedlichen Kapiteln beschrieben. Unten aufgeführte Parameter werden freigegeben, wenn im Steckplatz MODUL-2 einer der Module EMO-400 (Relaisausgang), EMO-410 (SSR- Ausgang) oder EMO-420 (Digit. Ausgang) bestückt wird. EMO - 400 EMO - 410 EMO - 420 Einstellung Ausgangsfunktion für MODUL-2...
  • Seite 105 Einstellung Logikausgangsfunktion des Ausgangsmoduls im Steckplatz MODUL-2. Aktiv, wenn “Lout” (Logikausgang) eingestellt wurde. Alarmausgang Ausgang Auto-/Handbetrieb Alarmausgang Fühlerbruch Ausgang ist aktiv, wenn der Prozesswert ausserhalb des Bandes (unterer oder oberer Bereich) befindet. Ausgang: Ramp/Soak-Funktion beendet. MODUL-1 Alarmausgang bei Fühlerbruch für Analogeingangsmodul im Steckplatz MODUL-1.
  • Seite 106 MODUL-1 H e i z s t r o m ü b e r w a c h u n g ü b e r St r o m w a n d l e r. Parameterfreigabe wenn CT-Eingangsmodul bestückt ist. EMI-420 Regelkreisalarm bei Überschreitung Alarm-...
  • Seite 107 Bandalarm ausserhalb Alarm- Sollwert ausgang Sollwert SV - Alarmsollwert ASV Sollwert SV + Alarmsollwert ASV Prozesswert Bandalarm innerhalb Sollwert Alarm- ausgang Sollwert SV - Alarmsollwert ASV Sollwert SV + Alarmsollwert ASV Prozesswert Alarm-2 Hysteresewert. Aktiv, wenn Logikausgangsfunktion (MODUL-2) als Alarmausgang eingestellt wurde. Einstellbar zwischen 0...50% vom Skalenbereich ( bei Parametereinstellung oder kein 2.
  • Seite 108 Unten aufgeführte Parameter werden freigegeben, wenn Modul EMO-430 (0/4...20 mA Z Analogausgang) als MODUL-2 bestückt wird. EMO-430 Konfiguration Analogausgangsmodul als MODUL-2 Ausgang 0...20mA Z oder Ausgang 0...10V Z (siehe Kapitel 5.2.5). Ausgang 4...20mA Z oder Ausgang 2...10V Z (siehe Kapitel 5.2.5). Funktionsauswahl Analogausgangsmodul als MODUL-2 Analogausgang für Heizvorgang Analogausgang für Kühlvorgang...
  • Seite 109 Unten aufgeführte Parameter werden freigegeben, wenn das Modul EMI-400 (Digit. Eingang) als MODUL-2 bestückt wird. EMI-400 Konfiguration von Digit. Ausgang als MODUL-2 Eingang Auto-/Handbetrieb Signalimpuls am Logikeingang ; Bei der Einstellung PID Tune-Betrieb auf “run List” und Regelungsart auf (Auto) , ändert sich der Parameter von: bzw.
  • Seite 110 Unten aufgeführte Parameter werden freigegeben, wenn im Steckplatz MODUL-2 einer der Module EMI-410 (0/4...20mA Z Analogeingang), EMI-430 (Thermoelement oder 0...50mV Z Eingang), EMI-440 (Eingang Widerstandsthermometer PT-100), EMI-450 (0...10V Z Spannungseingang) bestückt wird. EMI - 410 EMI - 430 EMI - 440 EMI - 450 Konfiguration Analogeingangsmodule als MODUL-2 Eingang Thermoelement.
  • Seite 111 B (44,0°C...999,9°C) oder (111,0°F...999,9°F) E (-150°C...700°C) oder (-238°F...292°F) E (-150,0°C...700,0°C) oder (-199,9°F...999,9°F) N (-200°C...1300°C) oder (-328°F...2372°F) N (-199,9°C...999,9°C) oder (-199,9°F...999,9°F) C (0°C...2300°C) oder (32°F...3261°F) C (0,0°C...999,9°C) oder (32,0°F...999,9°F) Bei der Einstellung als Widerstandsthermometer PT-100 werden unten aufgeführte Typen und Skalenbereiche freigeschaltet. Sensortyp: PT-100 Skala: zwischen -200°C...650°C (Einheit: °C ) Skala: zwischen -328°F...1202°F (Einheit: °F )
  • Seite 112 Einstellung untere Skalenwert bei frei skalierbare Zweipunktkalibra- tion. Ein Wert zwischen -1999...9999 kann zugeordnet werden. Nur sichtbar wenn Z mV/V/mA Eingang ausgewählt wurde. Einstellung obere Skalenwert bei frei skalierbare Zweipunktkalibra- tion. Ein Wert zwischen -1999...9999 kann zugeordnet werden. Nur sichtbar wenn Z mV/V/mA Eingang ausgewählt wurde. Auswahl Einheit Einheit °C Einheit °F...
  • Seite 113 Unten aufgeführte Parameter werden freigegeben, wenn das Modul EMI-420 ( Eingang V CT Stromwandler) als MODUL-2 bestückt wird. EMI-420 Stromwandlerfaktor (Current Transformer ). (Ein Wert zwischen 0 und 100 einstellbar) eispiel : Stromwandlerverhältnis 100:5A; Dieser Parameter muss = 100/5 = sein.
  • Seite 114 Beispiel: Ein 3-Phasen Heizsystem mit 200V V und 1kW Leistung. Stromfluss im Normalbetrieb = (1000 VA / 200V/*3 = 15A. Bei einem Defekt eines Heizwiderstandes fliessen kein über 2 Heizwiderstände je 5A, daraus ergibt sich ein Stromfluss von 10A. Eingabe-Sollwert = (15+10) /2 = 12.5A Kontrollausgang Heizwiderstände 200V V...

  • Seite 115: Ausgang-3 Konfigurationsparameter

    8.2.5 AUSGANG-3 KONFIGURATIONSPARAMETER Einstellung Funktion AUSGANG-3 Heizfunktion Kühlfunktion Logikausgang Definiert den Kontrollalgorithmus für den Ausgang-3. Die Funktion wird freigegeben, wenn Heiz- oder Kühlfunktion eingestellt ist. ODER Kontrollalgorithmus ON/OFF Regelung Kontrollalgorithmus PID-Regelung Hysteresewert für Ausgang-3. Ein Wert zwischen 0% und 50% vom Skalenbereich kann eingestellt werden.
  • Seite 116 MODUL-1 oder MODUL-2 Alarmausgang bei Fühlerbruch für Analogeingangsmodule im Steckplatz MODUL-1 oder MODUL-2. (Parameter nur sichtbar wenn ein Analogeingangsmodul bestückt ist) EMI-410 EMI-430 EMI-440 Aktiv, wenn der Prozesswert für 2. Analogeingang EMI-450 (Steckplatz MODUL-2) ausserhalb des Bandes (untere Skalenwert oder bzw.

  • Seite 117: Bandalarm Ausserhalb

    Regelkreisalarm bei Überschreitung Alarm- Alarm Sollwert ausgang (ASV) Prozesswert Regelkreisalarm bei Unterschreitung Alarm- ausgang Alarm Sollwert (ASV) Prozesswert Abweichungsalarm bei Überschreitung Alarm- ausgang Sollwert Sollwert SV + Alarmsollwert ASV Prozesswert Abweichungsalarm bei Unterschreitung Alarm- ausgang Sollwert Sollwert SV - Alarmsollwert ASV Prozesswert Bandalarm ausserhalb Alarm-...
  • Seite 118 Bandalarm innerhalb Alarm- ausgang Sollwert Sollwert + Alarmsollwert Sollwert - Alarmsollwert Prozesswert Alarm-3 Hysteresewert. Aktiv, wenn Logikausgangsfunktion (OUTPUT-3) als Alarmausgang eingestellt wurde. Einstellbar zwischen 0...50% vom Skalenbereich ( bei Parametereinstellung oder kein 2. Analog- eingangsmodul (MODUL-2) bestückt wurde. Einstellbar zwischen 0...50% vom Skalenbereich ( wenn Parametereinstellung und ein 2.

  • Seite 119: Allgemeine Parameter

    8.2.6 Allgemeine Parameter Untere Einstellbegrenzung für den Soll- und Alarmsollwert. Dies ist ein Schutz, damit nicht unbeabsichtigt eine Temperatur ausserhalb des Fühlermessbereiches eingestellt werden kann. Ein Wert innerhalb der Skala (zwischen des gewählten Eingangs- bzw. Fühlertyps kann eingestellt werden. (siehe Kapitel 8.2.1; PinP Conf Menü). Obere Einstellbegrenzung für Soll- und Alarmsollwert.

  • Seite 120: Konfiguration Serielle Schnittstelle

    8.2.7 Konfiguration serielle Schnittstelle Zuweisung Geräteadresse (Slave-Adresse) Ein Wert zwischen 1 und 247 kann zugewiesen werden. Übertragungsgeschwindigkeit 1200 Baud 2400 Baud 4800 Baud 9600 Baud 19200 Baud Parität Keine Parität Odd Parity Even Parity Stopbits 1 Stopbit 2 Stopbits...

  • Seite 121: Passwörter Für Bedienpersonal Und Servicetechniker

    2- Wenn das Bedienpersonal bei der Abfrage ohne Eingabe des Passwortes die SET-Taste bestätigt, können die Parameter eingesehen werden, aber keine Änderungen vornehmen. (siehe auch Kapitel 9. ESM-4450 Fehlermeldungen) Passwort für den Servicetechniker. Ein Wert zwischen 0 und 9999 kann zugewiesen werden. Bei Zuweisung erfolgt keine Passwortanfrage.

  • Seite 122: Esm-4450 Fehlermeldungen

    9. ESM-4450 Fehlermeldungen 1- Sensorfehlermeldung Analogeingänge. °C Fühler falsch angeschlossen oder die Verbindung ist unterbrochen. °F REMOTE RAMP AUTO 2- Sensorfehlermeldung Analogeingang. Fühler falsch angeschlos- °C sen oder die Verbindung ist unterbrochen. Diese Fehlermeldung °F erscheint, wenn ein Analogeingangsmodul bestückt und in dem Menü...
  • Seite 123 5- Blinken der oberen Anzeige: Die Anzeige blinkt, wenn der °C gemessene Wert am Analogeingang größer als der obere Skalen- °F wert (> ) ist. Beispiel: Menüeinstellung PinP Conf = REMOTE RAMP AUTO -> -> -> -> -> -> Die Anzeige fängt an zu blinken, sobald der Messwert am Analogeingang größer als der obere Skalenwert >...
  • Seite 124 10- Diese Fehlermeldung erscheint nach dem Einschalten des °C °F Gerätes, wenn gleichzeitig zwei der Eingangsmodule EMI-410, EMI-430, EMI-440, EMI-450 als MODUL-1 und MODUL-2 bestückt wurden. In diesem Fall Gerät ausschalten und ein Modul wieder ausbauen. REMOTE RAMP AUTO °C 11- Diese Fehlermeldung erscheint nach dem Einschalten des °F Gerätes, wenn gleichzeitig zwei Eingangsmodule EMI-420...

  • Seite 125: Technische Daten

    10. Technische Daten Geräteart : Prozessregler Abmessungen / Montage : 48x48x116mm ; 1/16 DIN 43700 für Schalttafelmontage; Schalttafelausschnitt 46x46mm. Schutzart : frontseitig IP65, rückseitig IP20 Gewicht : ca. 210 g Umgebungsbedingungen : bis 2000 Meter über dem Meeresspiegel Umgebungs-/Lagertemperatur : -40 C bis +85 C / 0 bis +50 C Klimafestigkeit : 90 % rel.
