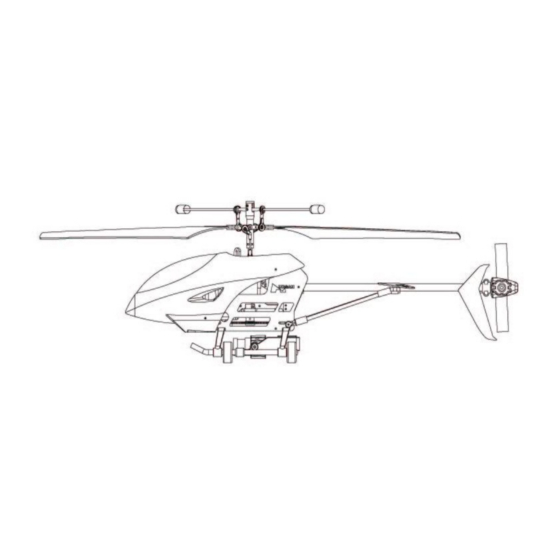

RC Helikopter mit Kamera Big Invader 2,4GHz
1. Intelligentes R/C Steuerungssystem
2. Stufenlose Steuerung
3. 360 Grad Steuerung
4. Integrierte Kamera mit Aufnahmefunktion
5. Anfänger und Expertenmodus
Vorwort
Bitte lesen Sie sich diese Anleitung vor der ersten Nutzung des Hubschraubers sorgfältig
durch und bewahren Sie diese auf.
Bedienungsanleitung
1
Werbung
Verwandte Anleitungen für RC Big Invader
Inhaltszusammenfassung für RC Big Invader
- Seite 1 RC Helikopter mit Kamera Big Invader 2,4GHz Bedienungsanleitung 1. Intelligentes R/C Steuerungssystem 2. Stufenlose Steuerung 3. 360 Grad Steuerung 4. Integrierte Kamera mit Aufnahmefunktion 5. Anfänger und Expertenmodus Vorwort Bitte lesen Sie sich diese Anleitung vor der ersten Nutzung des Hubschraubers sorgfältig...
- Seite 2 Hinweise zum richtigen Umgang mit Lithium Akkus ·Batterien und Akkus sind kein Spielzeug. Halten Sie Akkus und Ladegeräte daher stets außerhalb der Reichweite von Kindern. Unsachgemäßer Gebrauch kann zu Gefahren führen. ·Verwenden Sie nur spezielle Ladegeräte, die für Lithium Polymer Akkus zugelassen sind. Wenn Batterien falsch geladen werden (zu hohe Temperatur, zu hohe Spannung, Strom oder falsches Ladegerät), so kann dies zu Überhitzung, einer Explosion oder Feuer führen.
- Seite 3 Batterieverordnung Im Lieferumfang befinden sich Batterien oder Akkus. Als Händler sind wir verpflichtet, unsere Kunden im Zusammenhang mit dem Vertrieb von Batterien auf die Batterieverordnung hinzuweisen: Seit 1998 verpflichtet die Batterieverordnung alle Bürgerinnen und Bürger, verbrauchte Batterien und Akkus ausschließlich über den Handel oder die speziell dafür eingerichteten Sammelstellen zu ent- sorgen (gesetzliche Rückgabepflicht).
- Seite 4 Funktion der Fernbedienung Mit dem linken Hebel der Fernbedienung wird sowohl die Geschwindigkeit (vor und zurück), als auch die Steuerung nach links Gas/Seitenruder und rechts ermöglicht. Mit dem rechten Hebel der Fernbedienung wird der Hubschrauber vorwärts und rückwärts (vor und zurück) bewegt und Querruder/Höhenruder seitlich geneigt (links und rechts).
-
Seite 5: Servo Reverse
Servo Reverse Über das Menü der Fernbedienung können die Bewegungsrichtungen der Servos umgekehrt werden. Schalten Sie dazu den Hubschrauber und die Fernbedienung ein. Höhenruder Umkehr Einstellungen Halten Sie die ENTER Taste gedrückt, um in das Grundmenü zu gelangen. Drücken Sie anschließend erneut die Taste ENTER, um zu den Einstellungen der Steuerung zu gelangen. - Seite 6 Experten Modus Einstellungen Halten Sie die ENTER Taste gedrückt, um in das Grundmenü zu gelangen. Drücken Sie anschließend erneut die Taste ENTER, um zu den Einstellungen der Steuerung zu gelangen. Wählen Sie nun mit den Tasten UP und DOWN den Menüpunkt EXPERT MODE aus.
- Seite 7 Grundeinstellung festlegen. Halten Sie die Taste EXIT gedrückt, um das Menü zu verlassen. Die Videokamera Der Big Invader ist mit einer Videokamera ausgestattet, die sich an der Unterseite des Hubschraubers befindet. Die Kamera ermöglicht eine einmalige Sicht aus der Egoperspektive (FPV - First Person View) des Hubschrauber.
- Seite 8 Einlegen der Batterien Die Funkfernbedienung des Big Invader Hubschraubers benötigt 8 AA Batterien. Legen Sie diese wie beschrieben ein: Öffnen Sie die Abdeckung Entnehmen Sie das Batterie- Legen Sie 8 AA Batterien des Batteriefachs auf der fach aus der Fernbedienung.
- Seite 9 Steuerung Machen Sie sich zuerst mit den Funktionen und der Steuerung des Hubschraubers vertraut. Der Big Invader Hubschrauber hat eine Schutzschaltung. Diese sorgt dafür, dass der Motor des Hubschraubers erst dann angeht, wenn der Lithium-Polymer Akku angeschlossen ist und eine Funkverbindung zwischen Fernbedienung und Hubschrauber besteht.
- Seite 10 1. Vor dem ersten Flug sollte die Gas Trimmung auf der untersten Stufe sein. Alle anderen Trimm- regler (Seiten-, Höhen- und Querruder) sollten sich in der Mitte befinden. 2. Legen Sie den Big Invader auf eine ebene, freie Fläche und stellen Sie sich mit einem Abstand von ein bis zwei Metern hinter den Hubschrauber.
- Seite 11 Um eine optimale Steuerung des Hubschraubers zu gewährleisten, wird empfohlen, den linken Daumen auf den Steuerhebel zu legen. So kann der Hubschrauber präzise gesteuert werden. Während des Fluges verliert der Hubschrauber etwas an Höhe. Drücken Sie in diesem Fall den Gashebel vorsichtig nach oben, um den Höhenverlust auszugleichen.
- Seite 12 AAF GmbH, Kuckuckstr. 30, 82237 Wörthsee RC Helicopter Big Invader 2,4 GHz RC Spielzeug Geräteklasse 2 EN 62115 EN 50371 EN 300220-2 EN 301489-3...
