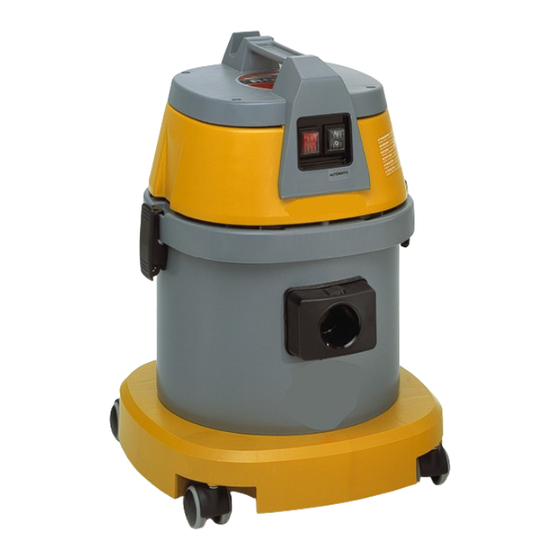

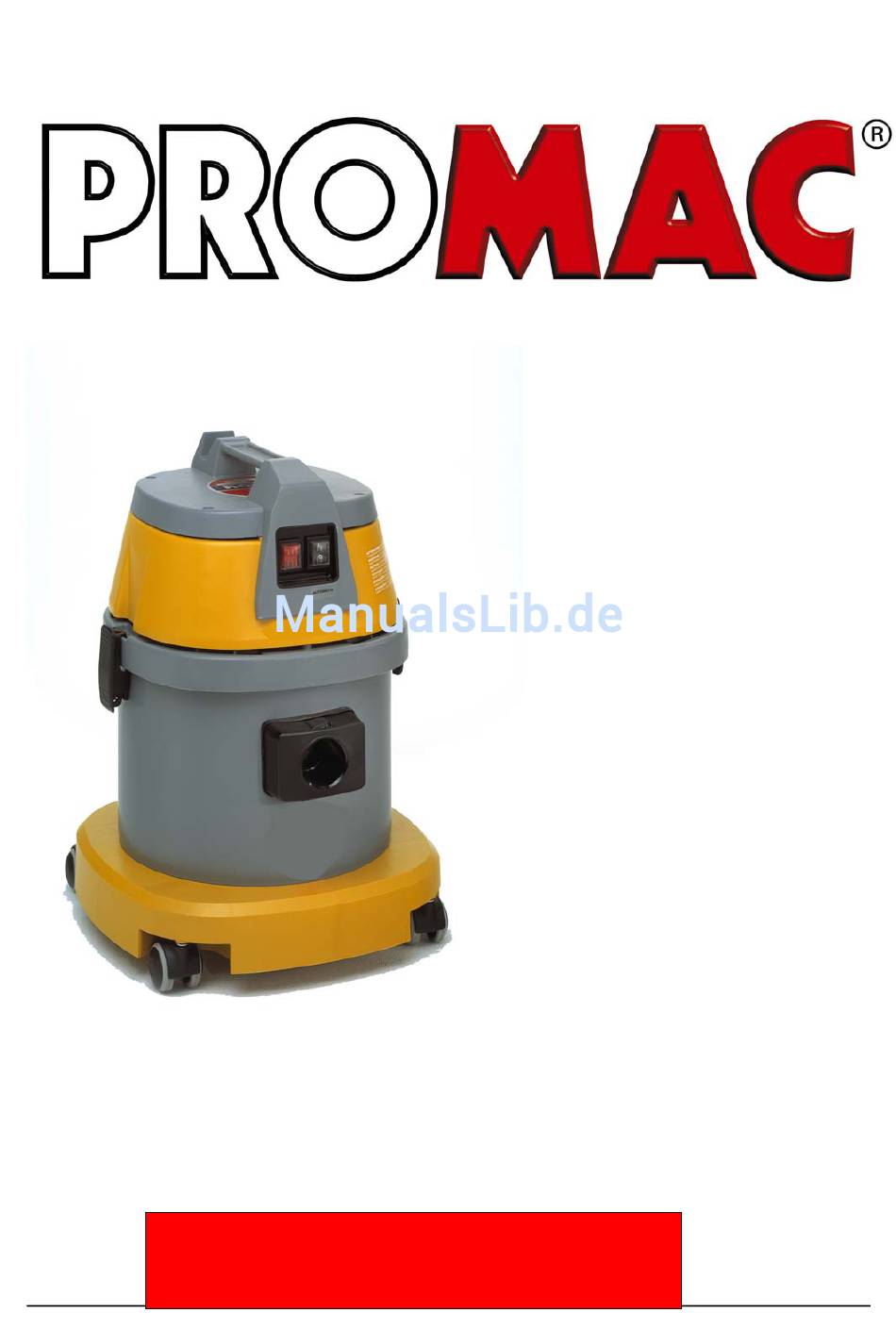

- Seite 1 GEBRAUCHSANLEITUNG VAC 200 Industriestaubsauger für gesundheitsgefährdenden Staub WICHTIG! Lesen Sie die Gebrauchsanleitung bevor die Maschine in Betrieb gesetzt wird. PROMAC VAC 200 Seite 1...
-
Seite 2: Inhaltsverzeichnis
GEBRAUCHSANLEITUNG Inhaltsverzeichnis Übergeordnete Beschreibung des VAC 200 ................ 3 Technische Daten ........................ 4 Standardzubehör mit Artikelnummern.................. 5 Maschinenaufbau und Beschreibung................... 6 Motorkopf mit Saugmotor und HEPA-Filter ..............6 Motorkopf mit Manometer und Druckausgleichsventil..........6 Sammelbehälter mit Kanalfilter ..................7 Sammelbehälter und Filterbeutel ................. 7 Verwendungsbereich ...................... -
Seite 3: Industriestaubsauger Für Gesundheitsgefährdenden Staub
VAC 200 Industriestaubsauger für gesundheitsgefährdenden Staub VAC 200 ist ein Industriestaubsauger für das Aufsaugen von feinem und gesundheitsgefährdendem Staub. VAC 200 erfüllt die strengsten Anforderungen, die gegenwärtig an Staubsauger für Industrie und Baugewerbe gestellt werden. Sehr gut geeignet für das Aufsaugen von feinem oder gesundheitsgefährdendem Staub wie z.B. Zement- oder Schleifstaub. -
Seite 4: Technische Daten
Gewicht ohne Zubehör Behälterstutzen Ø40 VAC 200 erfüllt die Anforderungen gemäß EN 60 335-2-69:1998 Nachtrag AA für das Aufsaugen von gesundheitsgefährdendem Staub in der Staubkategorie „H“. Staubsauger für das Aufsaugen von gesundheitsgefährdendem Staub sollen mit dem folgenden Text gekennzeichnet werden: ”WARNUNG: Diese Maschine enthält... -
Seite 5: Standardzubehör Mit Artikelnummern
GEBRAUCHSANLEITUNG Standardzubehör VAC 200 wird mit komplettem Zubehörset, mit Rohr, Schlauch und allen notwendigen Düsen, geliefert. Zubehör können Sie unter den untenstehenden Artikelnummern wiederbestellen: 1. 40 mm Handwerkerset ................. 2. Kunststoffschlauch, 4 m ............VAC 84.54.3809 3. Fugendüse ................VAC 80.34.4000 4. -
Seite 6: Maschinenaufbau Und Beschreibung
GEBRAUCHSANLEITUNG Maschinenaufbau und Beschreibung VAC 200 ist als ein handlicher und kompakter Industriestaubsauger für das Aufsaugen von feinem und gesundheitsgefährdendem Staub konstruiert. Der Aufbau und die Hauptkomponente der Maschine werden im nachfolgenden behandelt. Motorkopf mit Saugmotor und HEPA-Filter Der Motorkopf ist mit einem integrierten Traggriff sowie mit Schaltern für den Saugmotor und den elektrischen Stromabgriff mit Ein- /Ausschaltautomatik ausgerüstet. -
Seite 7: Sammelbehälter Und Filterbeutel
GEBRAUCHSANLEITUNG Das große Kanalfilter des VAC 200 Staubsaugers ist direkt im Sammelbehälter montiert. Das Kanalfilter ist mit Quarzstaubpartikeln geprüft, wovon über die Hälfte kleiner als 5 µm ist (5 µm entspricht 0,005 mm.) Das Filter hält 99,97% aller Partikel zurück, was eine Emission von 0,06 mg/m in der gereinigten Luft entspricht. -
Seite 8: Verwendungsbereich
VAC 200 ist nicht für das Aufsaugen von feuergefährlichen, explosiven, giftigen oder äußerst gesundheitsgefährdenden Staub-, Flüssigkeits- oder Gasarten zugelassen, und darf nicht dafür verwendet werden. VORSICHT! VAC 200 ist nur zur Trockenanwendung bestimmt und darf nicht im Freien unter nassen Bedingungen verwendet oder aufbewahrt werden. Sicherheitsvorschriften •... -
Seite 9: Wirkungsweise
Die gereinigte Luftströmung wird durch die Saugmotoren fortsetzen und wird durch die Ausblase- und Geräuschdämpfungsfilter im Motorkopf geleitet. Schließlich verläßt die Luftströmung die Maschine unter dem gelben Motorkopf. WICHTIG! Überdecken Sie niemals den Motorkopf, wenn die Maschine in Betrieb ist. PROMAC VAC 200 Seite 9... -
Seite 10: Inbetriebnahme Und Montage
GEBRAUCHSANLEITUNG Inbetriebnahme und Montage • Packen Sie den VAC 200 aus und kontrollieren Sie, ob alle bestellten Teile vorhanden sind. • Die 3 Teile des Rohrs sammeln und die Düse oder anderes Zubehör am Rohr montieren. • Die Gummikupplung des Saugschlauches am Rohr befestigen und der andere Stutzen des Saugschlauches in der Behälterkupplung des VAC 200 einführen. -
Seite 11: Ingangsetzung Und Aufsaugen Von Trockenem Staub
Gebrauch von Stromabgriff und Ein-/Ausschaltautomatik VAC 200 ist mit Ein-/Ausschaltautomatik und Stromabgriff ausgerüstet. Beim Anschluß von elektrischem Handwerkzeug direkt im Stromabgriff des Motorkopfes, schaltet der VAC 200 in dem Moment ein und aus, in dem auch das Handwerkzeug ein- und ausgeschaltet wird. -
Seite 12: Manometer Und Filterreinigung Während Des Betriebes
/Ausschaltautomatik eingeschaltet ist, startet die Maschine nicht, wenn man auf dem roten Schalter drückt. Die Maschine startet erst, wenn das eingeschaltete Handwerkzeug gestartet wird. Wird das angeschlossene Handwerkzeug ausgeschaltet, läuft der VAC 200 einige Sekunden weiter, um die Staubpartikel im Schlauch aufzusaugen. - Seite 13 Filterbeutel nicht verwendet wird. Der Staub sinkt so im Behälter zu Boden und die Leerung kann ohne Staubbelästigung erfolgen. ACHTUNG: Das Manometer VAC 200 Staubsaugers ist für korrekte Anzeige kalibriert, wenn die Maschine mit Standardzubehör (40 mm) verwendet wird. Falls Schlauch oder anderes Zubehör mit kleinerem Rohrdurchmesser verwendet werden, wird das Manometer zu viel zeigen.
-
Seite 14: Entleerung
GEBRAUCHSANLEITUNG Entleerung Mit dem VAC 200 Staubsauger kann das Material direkt im Sammelbehälter, im Filterbeutel oder im Filterbeutel mit Kunststoffsack (beim Aufsaugen von gesundheitsgefährdendem Staub) gesammelt werden. Es wird empfohlen, wenn Sie die Maschine ohne Filterbeutel verwendet haben, die Maschine vor dem Entleeren immer erst einige Minuten stillstehen zu lassen. -
Seite 15: Wiederbestellung Von Kunststoffsack Und Filterbeutel
• Der Flansch des Filterbeutels auf dem Behälterstutzen montieren. • Der Kunststoffsack vom Filterbeutel freimachen, um zu vermeiden, daß er den Filterbeutel abdeckt. Wiederbestellung von Kunststoffsack und Filterbeutel Kunststoffsack mit Filterbeutel ............VAC 84.64.0015 Filterbeutel P10.................. VAC 84.64.0010 PROMAC VAC 200 Seite 15... -
Seite 16: Reinigung Und Wartung
Um eine Betriebsunterbrechung zu vermeiden, wird empfohlen, daß ein Servicetechniker einmal jährlich die elektrischen Teile nachsieht. Es wird empfohlen, daß eine autorisierte Werkstatt die Kohlen des Saugmotors nach 800 Stunden Laufzeit kontrolliert und, wenn notwendig, die Kohlen auswechselt. Auf diese Weise wird die Lebensdauer des Saugmotors verlängert. PROMAC VAC 200 Seite 16... -
Seite 17: Austausch Der Filter
Kanalfilter beschädigt ist, und daß es ein Loch im Filtermaterial gibt. Das Kanalfilter ist auszutauschen, wenn es beschädigt ist oder wenn es Löcher in der Filteroberfläche gibt. Beim Austausch des Kanalfilters soll das HEPA-Filter gleichzeitig ausgetauscht werden. Siehe nächster Abschnitt. PROMAC VAC 200 Seite 17... -
Seite 18: Austausch Des Hepa-Filters
Kontaktfläche des Filters unbeschädigt und rein ist. • Ziehen Sie den Bolzen so an, daß das Filter mit dem Motorkopf fest verbunden ist, aber ”überdrehen” Sie nicht. Beseitigung gebrauchter Filter Bei der Beseitigung gebrauchter Filter sind die Umweltschutzbestimmungen zu beachten. PROMAC VAC 200 Seite 18... -
Seite 19: Fehlerquellen
Das Kanalfilter kann verstopft sein. Reinigen Sie das Kanalfilter, wie im Abschnitt „Filterreinigung während des Betriebes“ beschrieben. • Das HEPA-Filter kann verstopft sein. Wechseln Sie das Filter aus, wie im Abschnitt ”Austausch der Filter” beschrieben. PROMAC VAC 200 Seite 19... -
Seite 20: Service Und Reparatur
Die Maschine wird bei den Vertragshändlern von V. Brøndum A/S eingeliefert oder franko gesandt an: TOOL AG Tämperlistrasse 5 8117 Fällanden Tel.: + 41 01 806 59 59 Fax: + 41 01 806 59 69 E-mail: tool@tool-ag.ch Änderungen vorbehalten. PROMAC VAC 200 Seite 20... -
Seite 21: Ersatzteilzeichnung
GEBRAUCHSANLEITUNG PROMAC VAC 200 Seite 21... -
Seite 22: Ersatzteilliste
518. VAC 84640010 Papiertüte / Sac en papier 518A. VAC 84640015 Plastiksack / Sac en plastique 521. VAC 83975210 Rohrbein / Pied tube 529. VAC 83975290 Schraube / Vis 530. VAC 83975300 Scheibe / Rondelle PROMAC VAC 200 Seite 22... -
Seite 23: Garantieschein
GEBRAUCHSANLEITUNG PROMAC VAC 200 Seite 23...
