4.2
Montage (JQE ohne Bajonett)
Sollte ein JQE-Einbaudrehflansch ohne Ba-
jonett eingebaut sein, kann der ECO/ PRO-
SAFE nicht wie beschrieben mit dem Adap-
ter vormontiert werden. In diesem Fall muss
der ECO/ PRO-SAFE zuerst an den JQE
Anschlussflansch
(siehe Abb. 5).
3

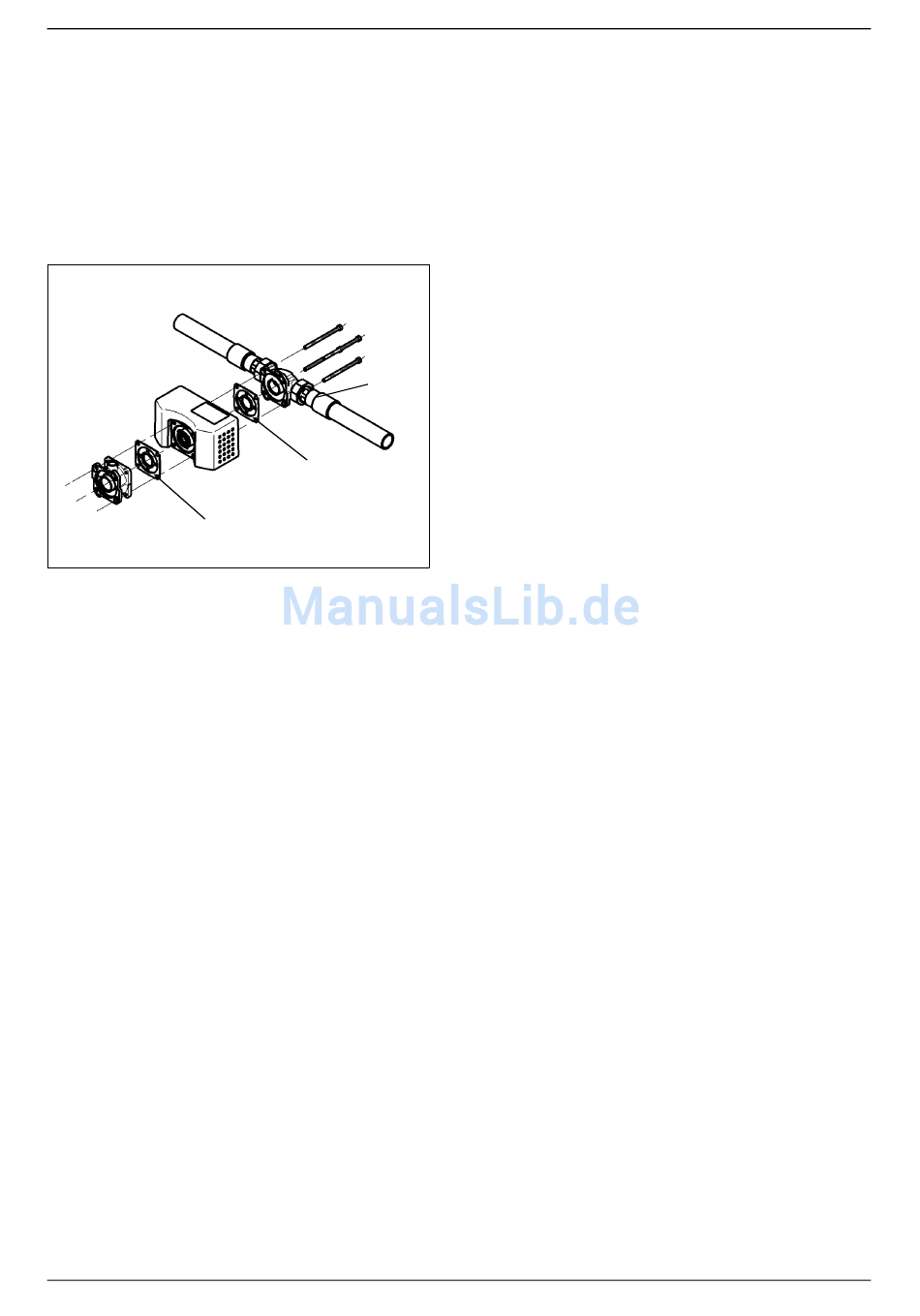

Abb. 5:
Verschraubung Adapter
1 JQE-Einbaudrehflansch ohne Bajonett
2 ECO/ PRO-SAFE
3 Adapter
Lieferumfang
angeschraubt
werden
1
2
JUDO ECO/ PRO-SAFE Adapter
Die vier M6x95 von hinten durch die Bohrun-
gen des JQE- Einbaudrehflansches stecken.
Wenn der Abstand zwischen Wand und
JQE- Einbaudrehflansch nicht ausreicht um
die Schrauben durch die Löcher zu stecken
müssen die Verschraubungen des JQE-
Einbaudrehflansch gelöst und der Dreh-
flansch entweder ausgebaut oder gedreht
werden (Flanschfläche nach unten). Jetzt
können die M6x95 Schrauben von oben
durch die Löcher gesteckt werden.
– JQE Einbaudrehflansch Flanschfläche
nach vorne drehen (Flanschfläche verti-
kal, parallel zur Wand) und die Ver-
schraubungen fest anziehen.
– Profilflanschdichtung (Dichtlippe zu dem
JQE Einbaudrehflansch gerichtet) auf
die vier Schrauben stecken.
– ECO/ PRO-SAFE aufschieben
– Profilflanschdichtung (Dichtlippe zu dem
ECO/ PRO-SAFE Gehäuse gerichtet)
auf die vier Schrauben stecken.
– Schrauben in den Adapter einschrauben
und gleichmäßig mit ca. 4 Nm anziehen
5.
Lieferumfang
– Montage-Anleitung
– Adapter
– 4x Schraube M6x95
– Profilflanschdichtung
– Inbusschlüssel
7
