4.
Installation
4.1
Montage (JQE mit Bajonett)
Um den ECO/ PRO-SAFE mit dem Adapter
zu verschrauben müssen die Schrauben
M6x95 verwendet werden, die dem Adapter
beiligen. Außerdem ist beim Auffädeln der
Profilflanschdichtung darauf zu achten, das
die Dichtlippe beider Dichtungen zum
Schraubenkopf hinzeigt

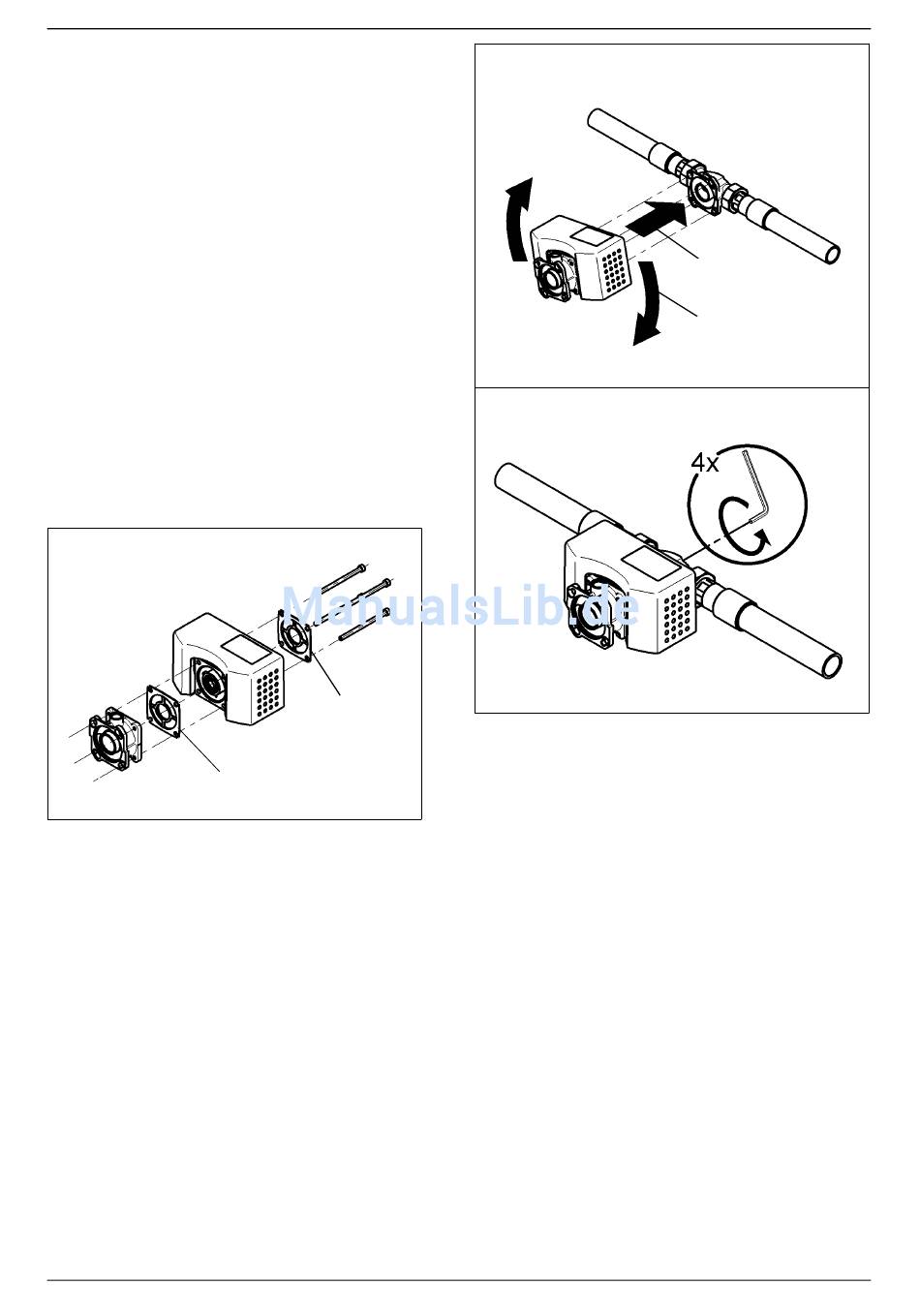

Der ECO/ PRO-SAFE wird wie in Abb. 1 ge-
zeigt mit dem Adapter verschraubt. Wobei
die vier Schrauben nicht bis zum Anschlag
angezogen werden, sondern lediglich ein
paar Gewindegänge eingeschraubt werden,
so dass noch ein Freiraum von ca.10 mm
zwischen Schraubenkopf und Profilflansch-
dichtung 1 bleibt.
2
Abb. 1:
Verbindung
apter
Der so vormontierte ECO/ PRO-SAFE wird
nun durch den Bajonett-Verschluss des JQE-
Einbaudrehflansches gesteckt und dann im
Uhrzeigersinn bis zum Anschlag gedreht
(siehe Abb. 2). Die Befestigungsschrauben
werden nun mit einem Anziehmoment von
ca. 4 Nm gleichmäßig angezogen.
1
ECO/ PRO-SAFE
mit Ad-
JUDO ECO/ PRO-SAFE Adapter
Installation
1.
2.
Abb. 2:
Verbindung ECO/ PRO- SAFE mit
Adapter an JQE mit Bajonett
1
2
5
