TEKNISKA SPECIFIKATIONER
Avloppspumpen ( Elklass 1 ) är en effektiv hushållspump med rasp för automatisk
bortpumpning av avloppsvatten från kök, tvättställ, duschkabin, badkar, disk- och tvättmaskin
( se illustration nr. 1 ).
MONTERING AV SIDOINLOPP (se illustration nr.a):
1.
Sätt på den koniska tätningsringen (J) på tätningsbrickan (K) enl. bilden ( den
tjockaste delen på tätningsringen måste ligga mot tätningsbrickan ),
2.
Sätt tätningsbrickan och tätningsringen i kopplingsmuttern (L) och se till att
tätningsbrickan ligger plant mot kopplingsmutterns stödkant,
3.
Skruva fast den kompletta delen på boxens inlopp och se till att den tätar ordentligt.
ANSLUTNING TILL SIDOINLOPP :
För anslutning till de lågt placerade sidoingångarna använd 40 mm rör.
• mutter ( L ) lossas, tag bort täcklocket ( K )
• sätt muttern ( L ) och den koniska packningen ( J ) på 40 mm röret och spänn fast

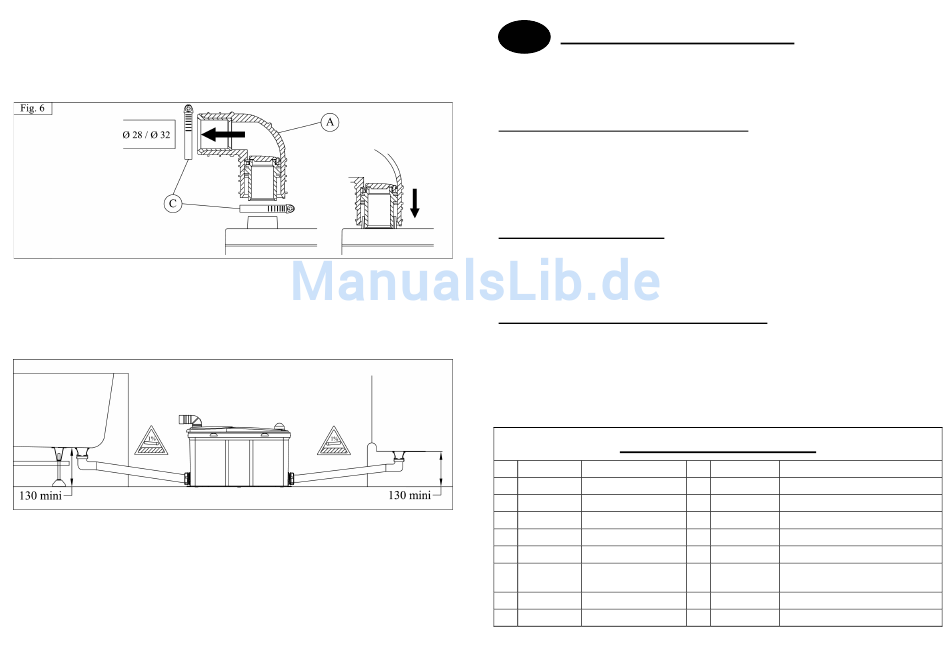

ANSLUTNING AV TVÄTTSTÄLL ( se illustration nr. 5 ) :
Tvättställ kann anslutas på 2 sätt.
-
till sidoinloppen
-
eller i locket: skär av toppen på anslutningen, jämna till kanten, montera den flexibla
övergången med "Herbie" klämman ( C ) till lockets inlopp, montera 40 mm röret till
övergången 40/ 46, sätt fast "Herbie" klämman ( C ).
RESERVDELS ÖVERSIKT
1
PLA029
Utvändig pumplåda
2
PLA026
Invändig pumplåda
3
PLA004
Lock
5
VIE100100
Mutter
6
VIE100120
Täcklock
7
VIE100110
Konisk packning
Motor komplett -
8
SMOT001
230/240 Volt
9
PLA024
Roterande rasp
10
PLA023
Pumphus
11
BUR100111
Distansskiva
12
AR100300
Kondensator 10 µF
13
WE100130
Kabeldosa
14
ELE002
Timer med pressostat
15
RE300100
3 x 5 mm slang
16
EU400110
Nätkabel
Utloppsböj 32mm med
17
PLA016
backventil
18
AU100140
Övergång 40/46
21
PLA007
Invändigt utloppsrör
9
