FICHE TECHNIQUE

Votre appareil (Classe I) est une pompe de relevage à haut débit, utilisant le principe d'une turbine. Il
permet le relevage des eaux usées évacuées d'un évier, d'un lavabo, d'une douche, d'une baignoire, d'un
lave-linge ou d'un lave-vaisselle. (Voir fig. 1).
MONTAGES DES ENTREES LATERALES (Cf. fig.a):
1. Insérez le joint conique (J) sur le bouchon (K) en respectant le sens indiqué (la partie la plus
épaisse du joint doit être en contact avec la portée du bouchon)
2. Insérez comme indiqué, l'ensemble "bouchon – joint conique" dans l'écrou (L), en prenant
garde à faire reposer le bouchon à plat sur la portée de l'écrou
3. Vissez l'ensemble complet sur les entrées latérales de la cuve, jusqu'à exercer un serrage
suffisant pour comprimer correctement le joint.
RACCORDEMENT AUX ENTREES LATERALES :
Afin d'effectuer les raccordements aux entrées latérales de l'appareil :
• Dévisser l'écrou du raccord et retirer l'ensemble bouchon - joint
• Placer le tuyau PVC Ø 40 dans l'écrou avec son joint conique, serrer l'ensemble sur le raccord.

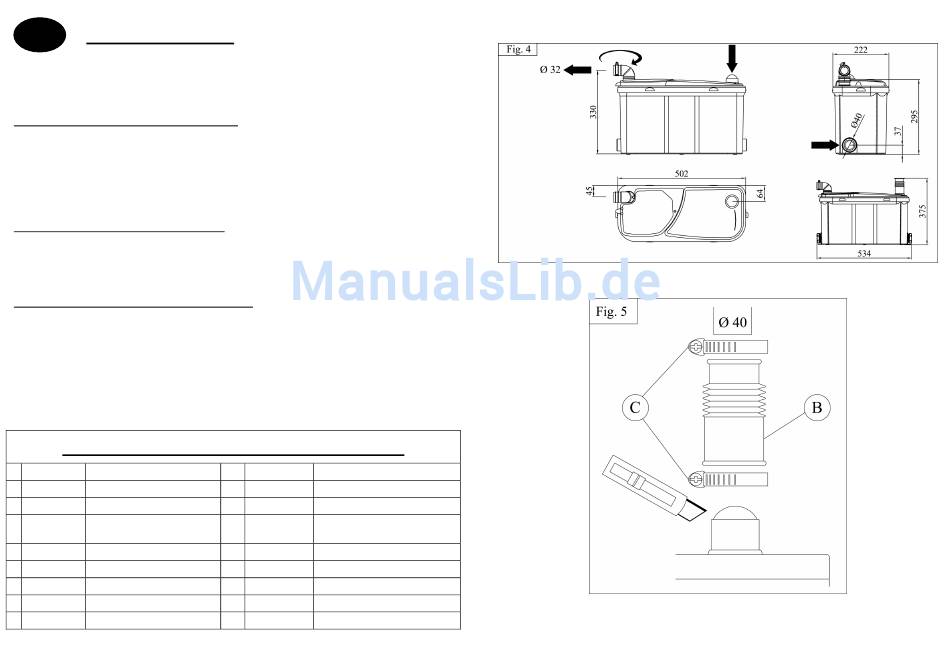

RACCORDEMENT DE L'ENTREE LAVABO (voir fig. 5) :
Le lavabo peut être raccordé de 2 façons :
- soit sur une des entrées latérales
- soit sur l'entrée pré-découpable du couvercle :
• à l'aide d'un cutter, faire sauter avec soin l'opercule prédécoupé,
• ébavurer, si nécessaire, pour éviter les angles vifs,
• monter le raccord Ø 40/46 (rep. B) à l'aide d'un collier (rep. C) sur l'entrée du couvercle,
• placer l'évacuation du lavabo Ø 40 mm dans le raccord Ø 40/46,
• serrer le collier (rep. C)
NOMENCLATURE DES PIECES DETACHEES
1 PLA029 Cuve extérieure de pompe
2 PLA026 Cuve intérieure de pompe
3 PLA004 Couvercle
5 VIE100100 Ecrou de raccord
6 VIE100120 Bouchon
7 VIE100110 Joint conique
8 SMOT001 Bloc moteur 230/240 Volts
9 PLA024 Turbine
10 PLA023 Virole de pompage
11 BUR100111 Garniture d'étanchéité
12 AR100300 Condensateur 10 µF
13 WE100130 Bloc de jonction
Minuterie électronique avec
14 ELE002
pressostat
15 RE300100 Tube 3 x 5
16 EU400110 Cordon d'alimentation 2P + T
17 PLA016 Coude / clapet
18 AU100140 Raccord Ø 40/46
21 PLA007 Coude d'évacuation
