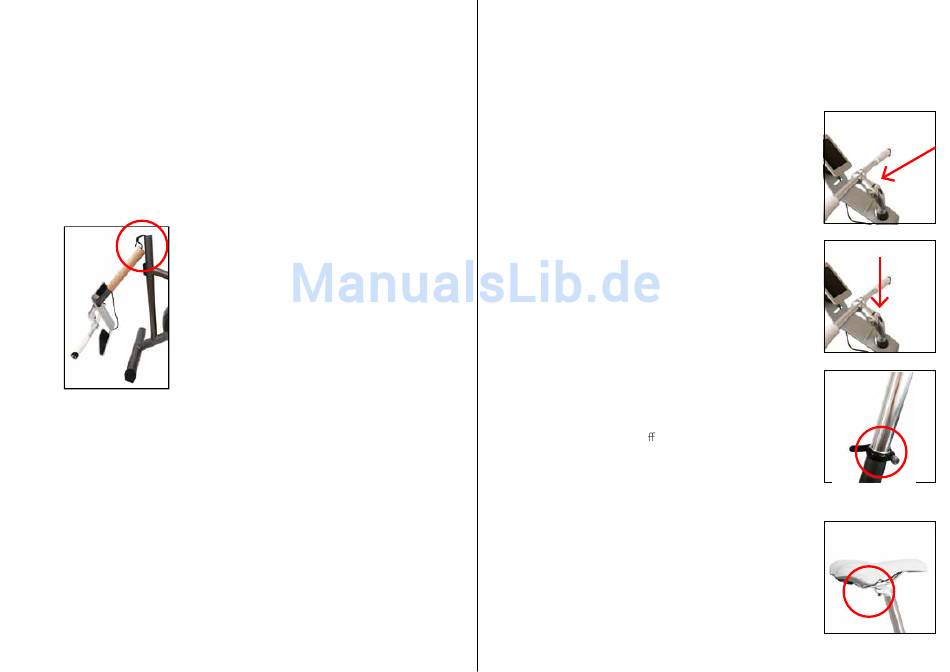

Montage
In wenigen Schritten ist das Ergometer betriebsbe-
reit.
Schritt 1
Verbinden Sie die beiden Kabel an der Fronteinheit.
Stellen Sie dabei die Lenkereinheit, wie im Bild gezeigt
auf den Boden. Vergewissern Sie sich, dass die
Verbindung fest hält.
Schritt 2
Stecken Sie die Lenkereinheit in das Frontrohr.
Achten Sie darauf, dass die Kabel nicht gequetscht
werden. Drehen Sie dann die Inbusschraube fest und
kontrollieren Sie, ob der Lenker richtig ausgerichtet
ist.
Drehen Sie dann die Holzmanschette, so dass der
Schlitz nach innen zeigt und schieben diese etwas
nach nach unten um die Schraube vorne abzudecken.
Winkelverstellung des Lenkers
Drehen Sie die seitliche Inbusschraube etwas heraus
bis sich die Lenkerhalterung nach oben bewegen lässt.
Stellen Sie den gewünschten Winkel ein und ziehen
die Schraube wieder fest an.
Höhenverstellung des Lenkers
Drehen Sie die senkrechte Inbusschraube etwas
heraus bis sich die Lenkereinheit bewegen lässt. Sie
können nun die Lenkereinheit etwas herausziehen.
Die Lenkereinheit hat eine Markierung für die maxi-
male Auszugslänge.
Höhenverstellung des Sattels
Der Sattel lässt sich stufenlos in der Höhe verstellen.
Sollte sich das Sattelerohr nicht komplett festellen
lassen, drehen Sie die Rändelschraube am Schnell-
spanner etwas bei geö netem Hebel zu.
Das Sattelrohr hat vorne eine Skala zur einfachen
Höhenverstellung. Bitte beachten Sie die Markierung
für die max. Auszugslänge.
Einstellung Sattel
Sie können den Sattel horizontal und im Winkel
verstellen. Lösen Sie die Schraube unten. Sie können
nun den Sattel nach vorne und hinten verschieben
und im Winkel verstellen. (Zur Winkelverstellung
müssen Sie die Schraube etwas mehr lösen). Wackeln
Sie etwas am halbrunden Klemmstück und fixieren die
gewünschte Position. Ziehen Sie anschließend die
Schraube wieder fest an.
