3.

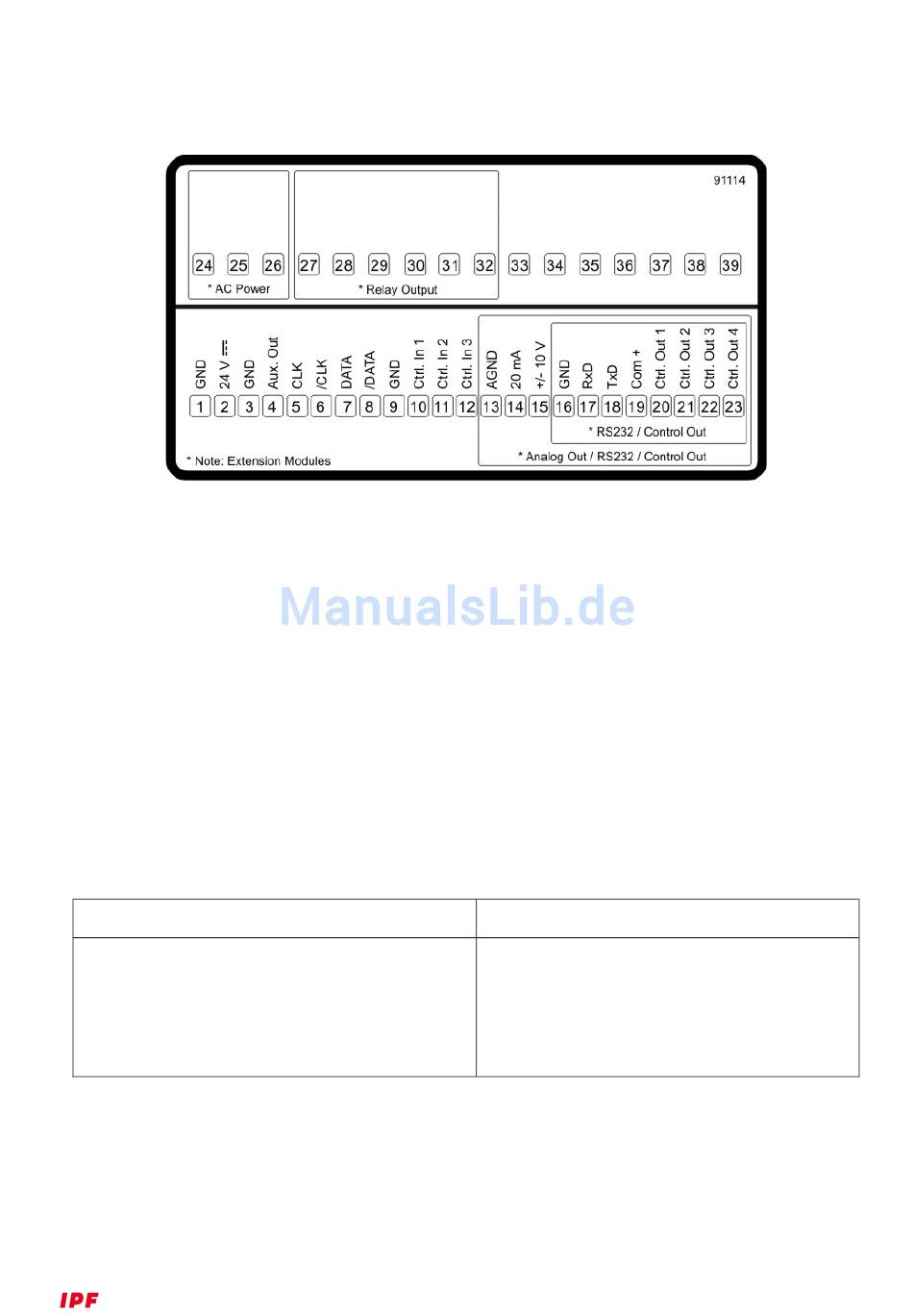

Elektrische Anschlüsse
Die Klemmen sollten mit einem Schlitz-Schraubendreher (Klingenbreite 2mm) angezogen werden.
3.1. DC-Spannungsversorgung
Über die Klemmen 1 und 2 kann das Gerät mit einer Gleichspannung zwischen 18 und 30V DC
versorgt werden. Die Stromaufnahme hängt u.a. von der Höhe der Versorgungsspannung und der
Einstellung ab und liegt bei ca. 100mA, zuzüglich des am Hilfsspannungs-Ausgang entnommenen
Geberstromes.
Alle GND Anschlüsse sind intern miteinander verbunden.
3.2. Hilfsspannungs-Ausgang
An Klemme 3 und 4 steht eine Hilfsspannung als Geber- / Sensorversorgung zur Verfügung.
Die Ausgangsspannung ist abhängig von der Geräteversorgung:
DC Geräteversorgung
Die Ausgangsspannung ist ca. 1V kleiner,
als die an Klemme 1 und 2 zugeführten
Versorgungsspannung und darf mit
max. 250mA belastet werden.
WP050100
Stand: 12/2017
Seite 7 / 48
