JetCat Bidirectional DataLink System Bedienungsanleitung Seite 2

Anschluss des Groundstation-Transceivers:

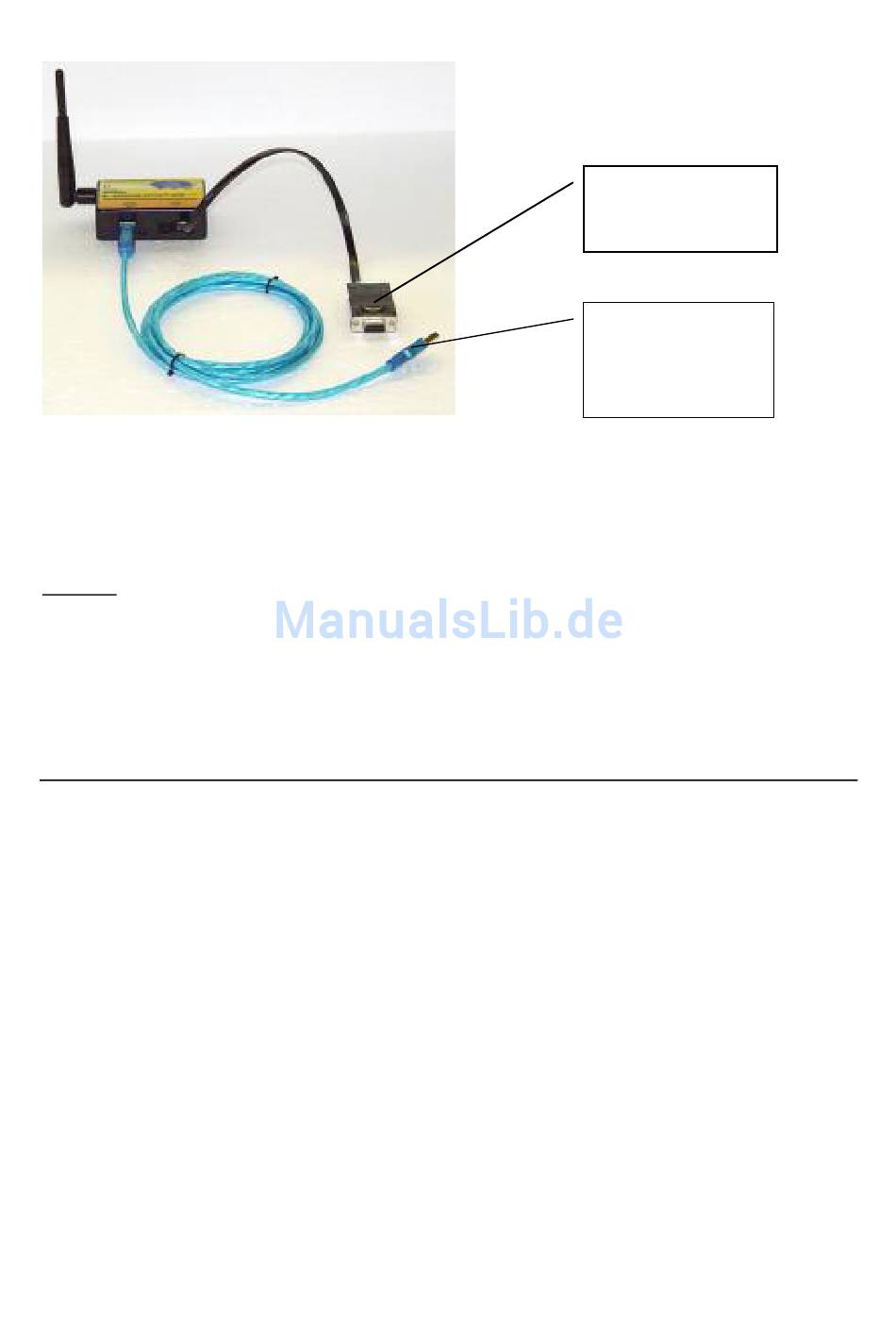

Die Abbildung zeigt die Verkabelung des Groundstation-Transceivers.
Das USB-Kabel dient lediglich zur Stromversorgung des Transceivers.
Das Datenkabel vom RS232 Adapter wird in eine der beiden freien Telefonbuchsen am
Groundstation-Transceiver eingesteckt.
Hinweis:
Bei ECU´s bis einschließlich V4.9 kann entweder das DataLink System eingesetzt werden
oder ein GPS-Empfänger an die ECU angeschlossen werden. Ein simultaner Betrieb von
GPS und DataLink ist erst ab ECU's mit Version 5.00 oder höher möglich, da nur hier die
notwendige zweite serielle Schnittstelle an der ECU herausgeführt ist.
D.h. bei ECU's vor V5.00 muss zum fehlerfreien Betrieb der Parameter „GPS-Receiver" im
Limits Menü der ECU auf „DISABLED" (=ausgeschaltet) eingestellt sein und der GPS-
Emfänger darf nicht an die ECU angeschlossen sein.
RS232 Adapter. Zur
seriellen Schnittstelle
am Computer
USB-Kabel
Dient nur zur
Stromversorgung des
Transceivers
