JetCat Bidirectional DataLink System Bedienungsanleitung

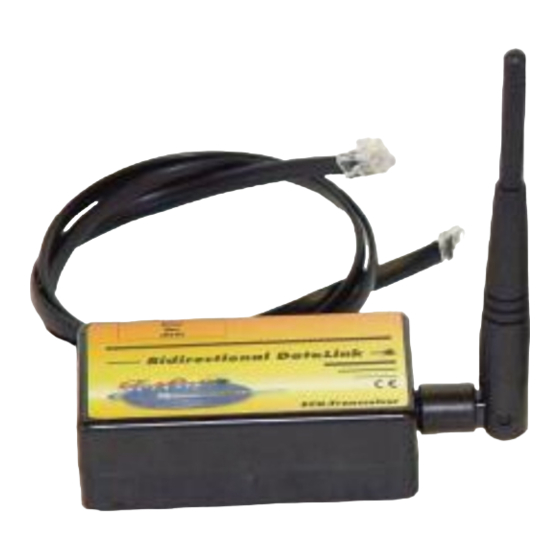

Das DataLink System besteht aus zwei Teilen: Dem sog. „ECU-Transceiver" welcher im
Modell mitfliegt und dem sog. „Groundstation-Transceiver" welcher an den Computer am
Boden angeschlossen wird. Beide zusammen ersetzen das sonst notwendige RS232-
Verbindungskabel zwischen ECU und Computer.
Anschluss des ECU-Transceivers:

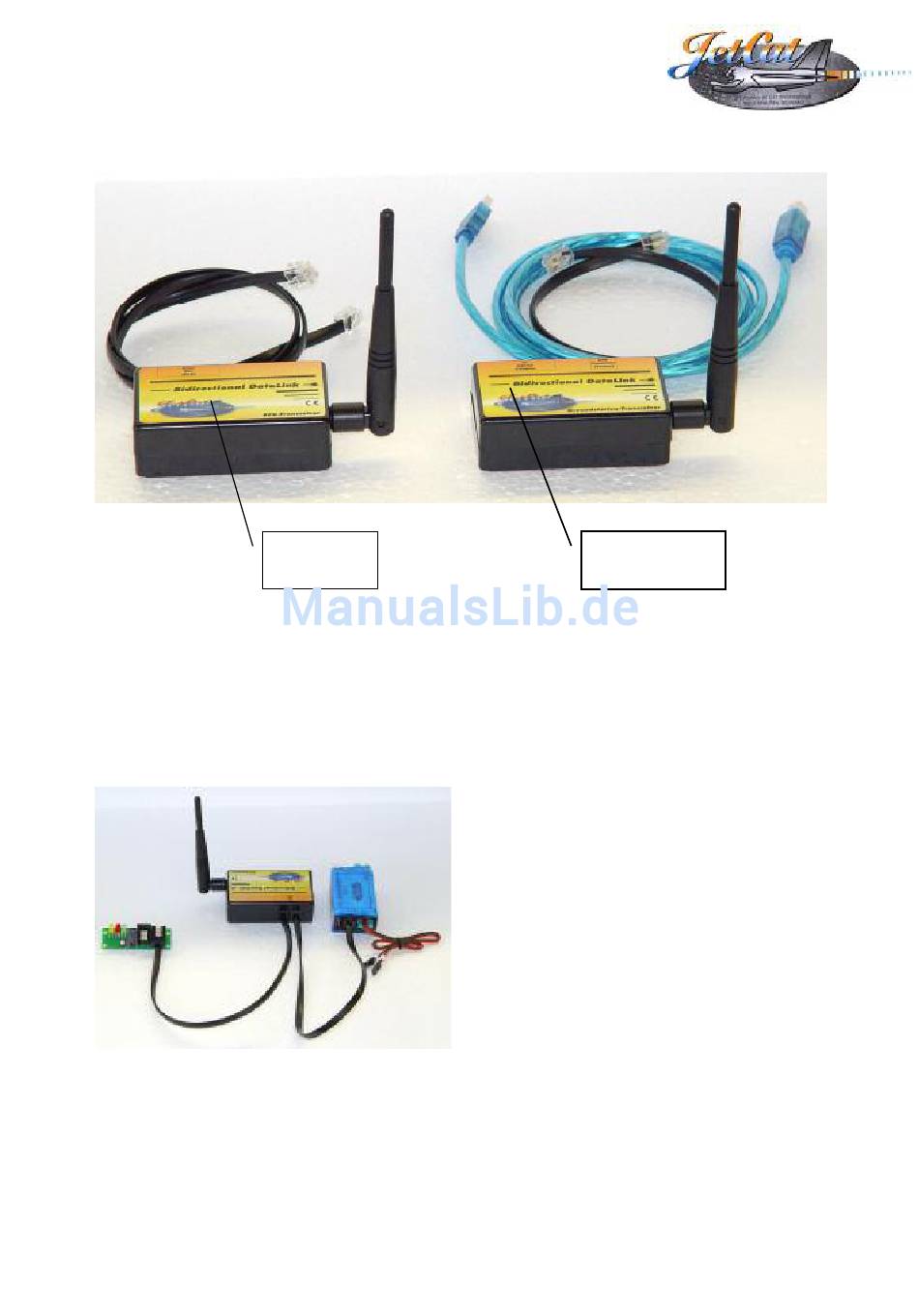

Die Abbildung zeigt den Anschluss des ECU-Transceivers an die ECU. Wie man erkennen
kann wird der Transceiver in den Datenbus der ECU (zwischen ECU und LED-Platine)
eingeschleift. Die Stromversorgung des ECU-Transceivers erfolgt über die ECU.
Bedienungsanleitung
Bidirectional DataLink System
ECU-
Transceiver
Groundstation-
Transceiver
Inhaltszusammenfassung für JetCat Bidirectional DataLink System
- Seite 1 Bedienungsanleitung Bidirectional DataLink System ECU- Groundstation- Transceiver Transceiver Das DataLink System besteht aus zwei Teilen: Dem sog. „ECU-Transceiver“ welcher im Modell mitfliegt und dem sog. „Groundstation-Transceiver“ welcher an den Computer am Boden angeschlossen wird. Beide zusammen ersetzen das sonst notwendige RS232- Verbindungskabel zwischen ECU und Computer.
- Seite 2 Anschluss des Groundstation-Transceivers: RS232 Adapter. Zur seriellen Schnittstelle am Computer USB-Kabel Dient nur zur Stromversorgung des Transceivers Die Abbildung zeigt die Verkabelung des Groundstation-Transceivers. Das USB-Kabel dient lediglich zur Stromversorgung des Transceivers. Das Datenkabel vom RS232 Adapter wird in eine der beiden freien Telefonbuchsen am Groundstation-Transceiver eingesteckt.
- Seite 3 Simultaner Betrieb mehrerer DataLink Systeme Es können bis zu 7 DataLink Systeme gleichzeitig betrieben werden (Adressen 0 bis 6). Hierzu lässt sich die sog. „Network Adresse“ auf der Groundstation Seite mit Hilfe der „Jet- tronic“ Windows Software einstellen (ab Version 1.0.33). Auf der ECU Seite kann die Adresse mit Hilfe der GSU eingestellt werden.
- Seite 4 Einstellen der Adresse des ECU-Transceivers (ab ECU Software Version 4.9T oder höher): Nachdem die ECU korrekt mit dem Transceiver verbunden wurde folgende Schritte ausführen: 1) ECU ausschalten 2) Taste „-„ (Minus) auf der GSU drücken und halten. 3) ECU einschalten 4) Nachdem im Display der GSU die Anzeige „Set network adress:„...
