Abkürzungen

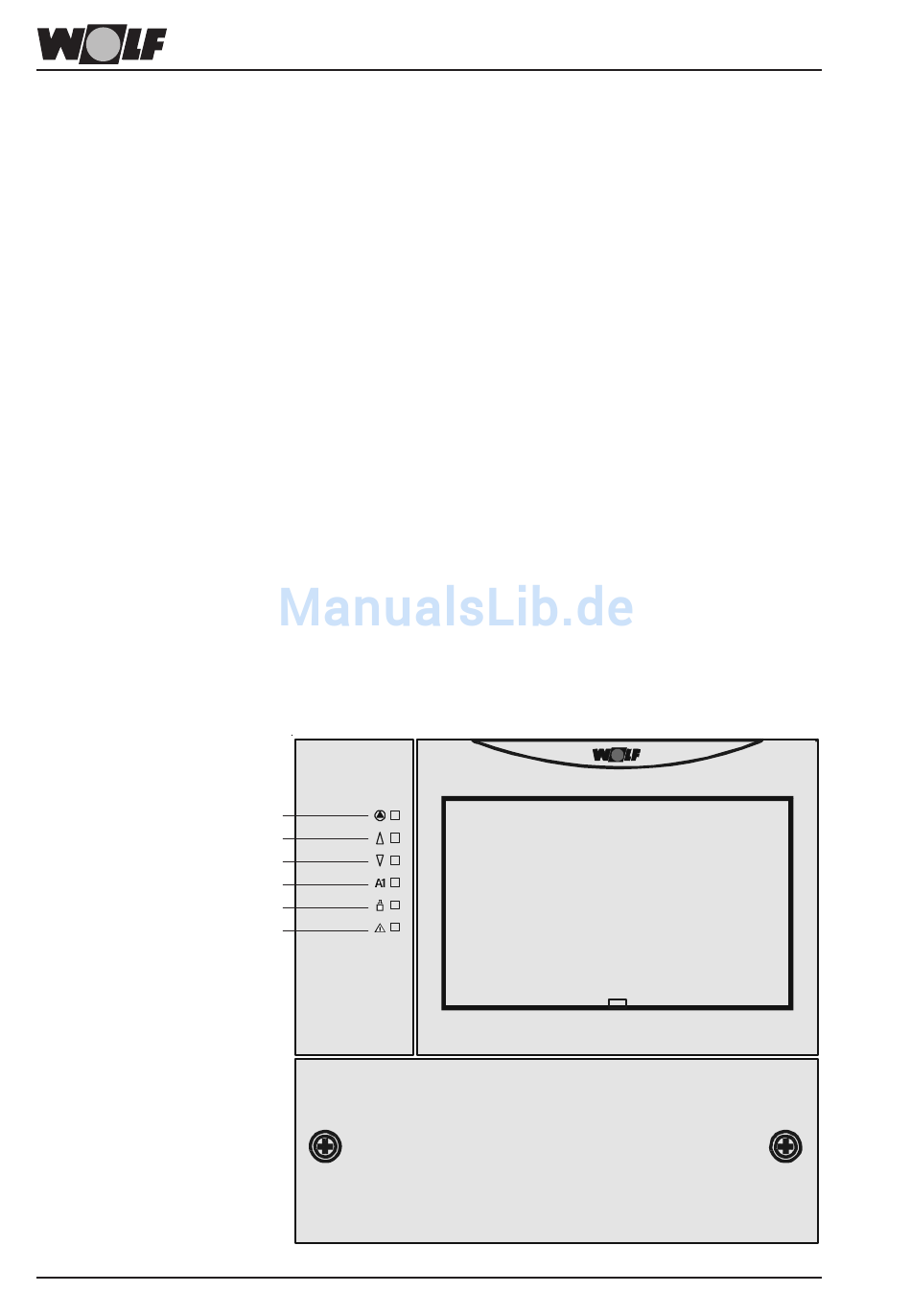

Gerätebeschreibung
Mischerkreispumpe
Mischermotor AUF
Mischermotor ZU
Ausgang A1
6
Abkürzungen / Gerätebeschreibung
BPF - Bypassfühler
MKF - Mischerkreisfühler
PF - Pufferfühler
PK - potentionalfreier Kontakt
RLF - Rücklauffühler
SPF - Speicherfühler
VF - Vorlauffühler
Das Mischermodul (MM) beinhaltet eine Mischerkreisregelung
und die Steuerung eines
Mischkreisregelung kann sowohl für den Heizungsvorlauf als
auch für den Heizungsrücklauf eingesetzt werden. Der
parametrierbare Ausgang steuert entweder einen direkten Heiz-
kreis, einen Speicherkreis, einen Luftheizer (= ext. Wärmean-
forderung), ein el. Ventil für die Rücklaufanhebung (= Heizungs-
unterstützung) oder die Bypasspumpe in Verbindung mit der
Rücklaufanhebung. Je nach Anwendung ist die entsprechende
Kombination der Mischerkreisregelung und des parametrierbaren
Ausgangs als eine Konfiguration zu wählen. Mittels Bedienteil
(BM) oder Schnittstellenmodul ISM1 mit Comfortsoft können
Parameter geändert, Fehlercodes und Fühlerwerte angezeigt
werden. Das MM besitzt eine eBUS-Schnittstelle und ist somit in
das Wolf-Regelungssystem integrierbar.
eBus
Störung
MKP - Mischerkreispumpe
MM - Mischermotor od.
Mischermodul
SPLP - Speicherladepumpe
LP - Ladepumpe
BPP - Bypasspumpe
3WUV - 3-Wegeumschalt-
ventil
parametrierbaren Ausgangs. Die
