DE
Betriebsanleitung für die Fachkraft
BM-2 AB FW 2.80
Deutsch | Änderungen vorbehalten!

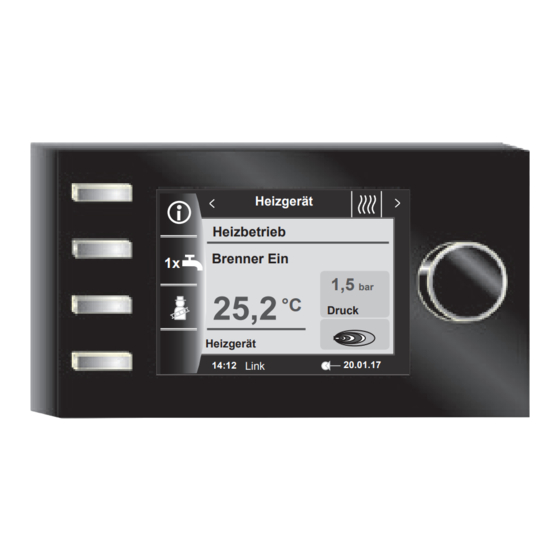

Heizgerät
Heizbetrieb
Brenner Ein
1x
1,5
bar
25,2
°C
Druck
Heizgerät
14:12
Link
20.01.17
3063305_201910

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf BM-2 AB FW 2.80

Inhaltszusammenfassung für Wolf BM-2 AB FW 2.80

  • Seite 1 Heizgerät Heizbetrieb Brenner Ein 25,2 °C Druck Heizgerät 14:12 Link 20.01.17 Betriebsanleitung für die Fachkraft BM-2 AB FW 2.80 Deutsch | Änderungen vorbehalten! 3063305_201910...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltverzeichnis Lieferumfang prüfen Gerätebeschreibung Sicherheit und Vorschriften Montage Anforderungen an den Montageort Bedienmodul BM-2 in Heizgeräte und Module einsetzen / entfernen 11 4.2.1 Bedienmodul BM-2 in CGB-2, BWL-1-S, CHA 4.2.2 Bedienmodul BM-2 in TOB, COB-2 4.2.3 Bedienmodul BM-2 im MGK-2 4.2.4 Bedienmodul BM-2 im MM-2, KM-2, SM1-2 und SM2-2 Bedienmodul BM-2 mit Wandsockel montieren...
  • Seite 3 Inhaltsverzeichnis 13.2 Anzeige Erträge 13.2.1 Solar Jahreserträge [kWh] 13.2.2 Solar Monatserträge [kWh] Statusseite Lüftungsgerät - Erweiterter Modus 14.1 Ändern der Betriebsart / Start - Ende / EIN - AUS Statusseite Meldungen 15.1 Vorgehen bei Störungen 15.2 Vorgehen bei Warnungen 15.3 Störung quittieren für Benutzer 15.4 Störung quittieren für Fachhandwerker...
  • Seite 4 Inhaltsverzeichnis 18.8 Bildschirmschoner 18.9 Tastensperre 18.10 Benutzeroberfläche Zeitprogramme 19.1 Vorprogrammierte Schaltzeiten 19.2 Aktive Zeitprogramme 19.3 Schaltzeiten anzeigen / auswählen 19.4 Schaltzeiten bearbeiten 19.5 Schaltzeiten hinzufügen 19.6 Schaltzeiten löschen 19.7 Schaltzeiten kopieren Passwort für Fachmann Menüstruktur Fachmann Fachmann - Anlage 22.1 Beispiel Anlagenparameter einstellen 22.2 Parameter Gesamtliste Anlagenparameter...
  • Seite 5 Inhaltsverzeichnis 22.3.15 I-Anteil (A18) für reiner Raumregler 22.3.16 Startzeit Antilegionellenfunktion (A23) 22.3.17 Zuordnung PWS (Programmwahlschalter) (A24) 22.3.18 Wartungsmeldung Datum (A25) 22.3.19 Freigabe Smarthome (A26) Fachmann Heizgerät 23.1 Heizgerät einstellen 23.1.1 Parameter Gesamtliste Heizgeräte 23.1.2 Relaistest bei Heizgerät CGB-2 23.1.3 Parameter Reset Heizgerät Fachmann Heizkreis 24.1 Kreisart...
  • Seite 6 Inhaltsverzeichnis 26.4.5 Estrichtrocknung Zeitprogramm Mischerkreis 26.4.6 Datenaufzeichnung Estrichtrocknung Fachmann Solar 27.1 Relaistest Solar 27.2 Parameter Gesamtliste Solarmodul Fachmann Lüftungsgerät Fachmann Kühlkurve Fachmann Meldungshistorie Temperaturanpassung -4 bis +4 / Sparfaktor 31.1 Überblick 31.2 Temperaturanpassung -4 ... +4 für Heizkreis 31.3 Sparfaktor 0 bis 10 für Heizkreis 31.4 Temperaturanpassung -4...+4 Mischerkreis 31.5...

  • Seite 7: Lieferumfang Prüfen

    Bedienmodul BM-2 Heizgerät Heizbetrieb Brenner Ein 25,2 °C Druck Heizgerät 14:12 Link 20.01.17 Betriebsanleitung für die Fachkraft BM-2 AB FW 2.80 Deutsch | Änderungen vorbehalten! Heizgerät Heizbetrieb Brenner Ein 25,2 °C Druck Heizgerät 14:12 Link 20.01.17 Betriebsanleitung für die Fachkraft BM-2 AB FW 2.80...

  • Seite 8: Gerätebeschreibung

    Gerätebeschreibung Gerätebeschreibung f Bestimmungsgemäße Verwendung Das Wolf Bedienmodul BM-2 wird ausschließlich in Verbindung mit Wolf Heizgeräten und Wolf Zubehören eingesetzt. Das Wolf Bedienmodul BM-2 dient zur Regelung der gesamten Heizungsanlage und zur Einstellung spezifischer Heizungsparameter. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Bedienungsanleitung sowie aller weiteren mitgeltenden Unterlagen.

  • Seite 9: Allgemeine Sicherheitshinweise

    Komponenten stromlos. f Beachten Sie, dass auch bei ausgeschaltetem Netzschalter des Heizgerätes Netzspannung an der Elektrik anliegt. f Ersetzen Sie schadhafte oder defekte Bauteile nur durch Original Wolf-Ersatzteile. f Sicherheits- und Überwachungseinrichtung dürfen weder entfernt, überbrückt, noch außer Kraft gesetzt werden.

  • Seite 10: Sicherheit Und Vorschriften

    Sicherheit und Vorschriften 3.5 Verwendete Symbole und Warnhinweise Symbol für eine zusätzliche Information Symbol für eine notwendige Handlung Warnhinweise im Text warnen Sie vor Beginn einer Handlungsanweisung vor mög- lichen Gefahren. Die Warnhinweise geben Ihnen durch ein Piktogramm und ein Signalwort einen Hinweis auf die mögliche Schwere der Gefährdung.

  • Seite 11: Montage

    Montage Montage Das Bedienmodul BM-2 kann in folgende Geräte eingesteckt werden: CGB-2, CGS-2, CGW-2, CSZ-2, COB-2, CHA, MGK-2, BWL-1-S, KM-2, MM-2, SM1-2, SM2-2 und TOB und als Fernbedienung auch für KM, MM, SM1, SM2, BWL-1-S(B), FGB, CWL-2 und CWL Excellent verwendet werden. Das Bedienmodul BM-2 ist nicht mit dem Bedienmodul BM kombinierbar! 4.1 Anforderungen an den Montageort Der Montageort muss trocken und durchgängig frostfrei sein.

  • Seite 12: Bedienmodul Bm-2 In Tob, Cob

    Montage 4.2.2 Bedienmodul BM-2 in TOB, COB-2 Betriebsschalter Abb. 4.2 Bedienmodul BM-2 in TOB, COB-2 einsetzen 4.2.3 Bedienmodul BM-2 im MGK-2 Betriebsschalter Abb. 4.3 Bedienmodul BM-2 in MGK-2 einsetzen 4.2.4 Bedienmodul BM-2 im MM-2, KM-2, SM1-2 und SM2-2 Abb. 4.4 Bedienmodul BM-2 in MM-2, KM-2, SM1-2 und SM2-2 einsetzen 3063305_201910...

  • Seite 13: Bedienmodul Bm-2 Mit Wandsockel Montieren

    Montage 4.3 Bedienmodul BM-2 mit Wandsockel montieren − Der Montageort sollte in einem Referenzraum (z. B. Wohnzimmer) sein. − Ein Raumtemperaturfühler sollte in 1,5 m Höhe montiert sein. − Das Bedienmodul BM-2 bzw. der Raumtemperaturfühler dürfen weder Zugluft noch direkter Wärmestrahlung ausgesetzt sein. −...

  • Seite 14: Elektroinstallation Wandsockel Vornehmen

    Montage 4.4 Elektroinstallation Wandsockel vornehmen Gefahr! Lebensgefahr durch unsachgemäße Installation! Unsachgemäße Elektroinstallation kann zu Lebens gefahr führen. f Sorgen Sie dafür, dass nur ein qualifizierter Fachhandwerker die Elektroinstallation vornimmt. f Führen Sie alle Elektroarbeiten nach anerkannten Regeln und Richtlinien aus. Gefahr! Lebensgefahr durch Stromschlag! An den Anschlussklemmen des Heizgerätes liegt auch bei ausgeschaltetem Betrieb- schalter Netzspannung an.

  • Seite 15: Außenfühler Montieren

    Montage 4.5 Außenfühler montieren Der Montageort des Außenfühlers sollte an der Nord- oder Nordostaußenwand des Gebäudes in einer Höhe von 2 bis 2,5 m sein. Vorsicht! f Unsachgemäße Montage kann zur Durchfeuchtung der Außenwand oder Beschädigung des Außenfühlers führen. f Sachbeschädigung durch eindringende Feuchtigkeit! −...

  • Seite 16: Gesamtübersicht Bedienmodul Bm

    14:12 20.01.17 Nach Einschalten des Heizgerätes wird die Software geladen, es erscheint ein Ladebalken und das Wolflogo wird aufgebaut. Anschließend befindet man sich auf der Startseite (Homeseite). Bei der Erstinbetriebnahme wird der Inbetriebsassistentet angezeigt (siehe Kapitel 38). Ein Automatischer Neustart aller BM-2 im WRS (Wolf-Regelungssystem) wird auch bei folgenden Aktionen durchgeführt: − Änderung einer Anlagenkonfiguration (Heizgerät / Erweiterungsmodul) − Änderung der Funktion des BM-2 im WRS Softwareversion FW x.xx...

  • Seite 17: Beschreibung Schnellstarttasten/Drehtaster

    Beschreibung Schnellstarttasten/Drehtaster Beschreibung Schnellstarttasten/Drehtaster Die Bedienung des BM-2 wird anhand der 4 Schnellstarttasten und des Drehtasters durchgeführt. Dabei werden über die Schnellstarttasten folgende Einstellungen vorgenommen: − Taste 1 - Informationen über die aktuelle Seite und ausgewählte Betriebsart − Taste 2 - Wechselnde Funktionen (z.B. einmalige Warmwasserbereitung) −...
  • Seite 18 Vereinfachter Modus Vereinfachter Modus Übersicht: Schnellstarttasten und Drehknopf mit Tastfunktion im vereinfachten Modus Drehknopf Taste 1 Vereinfachter Modus Heizbetrieb Tastfunktion Taste 2 4,5 °C Außen Taste 3 2,22 43,5 °C Druck Heizgerät Taste 4 Link 20.01.17 14:12 Beschreibung Tasten 1-4 im vereinfachten Modus Taste 1 Nicht belegt Taste 2...

  • Seite 19: Vereinfachter Modus

    Der Schornsteinfegerbetrieb ist für die Abgasmessung nötig. Wird nur bei Heiz- oder Gasgeräte angezeigt! Hinweise: Der vereinfachte Modus kann nicht ausgewählt werden, wenn ein CWL oder ein Wolf Link home / Wolf Link pro am WRS angeschlossen ist! Im vereinfachten Modus fehlen die Einstellmöglichkeiten:...

  • Seite 20: Erweiterter Modus - Übersicht Statusseiten

    Erweiterter Modus - Übersicht Statusseiten Erweiterter Modus - Übersicht Statusseiten Mithilfe des Drehtasters kann man durch Drehen die einzelnen Statusseiten anzeigen. Dabei werden die installierten Heizgeräte und Erweiterungsmodule mit den jeweiligen Konfigurationen berücksichtigt. Einstellmöglichkeiten Info über Anlagendaten 9 - Heizgerät − Informationen über aktuelle Seite − Betriebsart − einmalige Warmwasserbereitung −...

  • Seite 21: Drücken Der Taste 1X 1X Warmwasserbetrieb

    Statusseite Heizgerät - Erweiterter Modus Statusseite Heizgerät - Erweiterter Modus Ist im Wolf Regelungssystem (WRS) ein KM-Modul angeschlossen, so können max. bis zu 5 Heizgeräte an das WRS angeschlossen werden. Jedes Heizgerät wird dabei mit einer Statusseite angezeigt. 9.1 Drücken der Taste Informationen Mit Hilfe der Taste 1 können Informationen zu jeder Statusseite aufgerufen werden.

  • Seite 22: Drücken Der Taste Schornsteinfegerbetrieb

    Statusseite Heizgerät - Erweiterter Modus 9.3 Drücken der Taste Schornsteinfegerbetrieb − Schornsteinfeger wird nur angezeigt, wenn BM-2 im Heizgerät montiert ist. − Nach Aktivierung der Schornsteinfegertaste kann der Start des Brenners bis zu 3 Minuten dauern! Nach Aktivierung der Schornsteinfeger-Funktion (Taste 3) läuft der Brenner für 15 Minuten, welches im Display angezeigt wird.

  • Seite 23: Statusseite Warmwasser - Erweiterter Modus

    Statusseite Warmwasser - Erweiterter Modus 10 Statusseite Warmwasser - Erweiterter Modus Es können bis zu 8 Speicher an das WRS angeschlossen werden. Die Warmwasserbereitung für jeden Speicher wird mithilfe einer eigenen Statusseite angesteuert. Warmwasser 25 30 35 40 45 50 55 60 65 50.0 °C 50.0 °C...

  • Seite 24: Statusseite Heizkreis - Erweiterter Modus

    Statusseite Heizkreis - Erweiterter Modus 11 Statusseite Heizkreis - Erweiterter Modus Heizkreis -4 -3 -2 -1 0 +1 +2 +3 +4 16.0 °C 20.0 °C Außen 40.0 °C Raum Vorlauf 14:12 20.01.17 11.1 Ändern der Heizkreis Solltemperatur (Beschreibung Temperaturwahl siehe Kapitel 31) Heizkreis Heizkreis -4 -3 -2 -1 0 +1 +2 +3 +4...

  • Seite 25: Statusseite Mischer - Erweiterter Modus

    Statusseite Mischer - Erweiterter Modus 12 Statusseite Mischer - Erweiterter Modus Es können bis zu 7 Mischermodule an das WRS angeschlossen werden und mit einem BM-2 betrieben werden. Jedes Mischermodul wird mithilfe einer eigenen Statusseite angesteuert. Mischer -4 -3 -2 -1 0 +1 +2 +3 +4 16.0 °C 20.0 °C...

  • Seite 26: Statusseite Solaranlage - Erweiterter Modus

    Statusseite Solaranlage - Erweiterter Modus 13 Statusseite Solaranlage - Erweiterter Modus Die Statusseite Solaranlage wird nur angezeigt, wenn ein Solarmodul erkannt wird. Dabei wird ein Schema, abhängig von der eingestellten Anlagenkonfiguration (SOL12), dargestellt. 13.1 Anzeige Temperaturen Das Pumpensymbol leuchtet grün sobald die Pumpe ein ist, die Anzeige wechselt auf Grau wenn diese wieder aus geht. Solaranlage Taste 2 14:12...

  • Seite 27: Anzeige Erträge

    Statusseite Solaranlage - Erweiterter Modus 13.2 Anzeige Erträge Die Statusseiten zur Anzeige der Erträge werden nur angezeigt wenn die Wärmemengenerfassung (Fachmannparameter SOL08) aktiviert ist. 13.2.1 Solar Jahreserträge [kWh] Solaranlage Taste 3 14:12 20.01.17 Der Statusbildschirm Jahreserträge zeigt einen Ver- gleich der letzten drei Jahre mit dem aktuellen Jahr. Das Datum muss richtig eingestellt sein, ansonsten werden nicht die richtigen Jahreszahlen angezeigt.

  • Seite 28: Statusseite Lüftungsgerät - Erweiterter Modus

    Statusseite Lüftungsgerät - Erweiterter Modus 14 Statusseite Lüftungsgerät - Erweiterter Modus Die Statusseite Lüftungsgerät wird nur angezeigt, wenn ein CWL Excellent oder CWL-2 Lüftungsgerät an das WRS angeschlossen ist. Achtung: Ein Parallelbetrieb mit einem BML ist nicht möglich! Beim parallelen Betrieb von BM-2 und 4-Stufenschaltern muss beachtet werden, dass die Einstellungen des 4-Stufenschalters nicht am BM-2 angezeigt werden.

  • Seite 29: Statusseite Meldungen

    Das Heizgerät darf nur in technisch einwandfreiem Zustand betrieben werden. Störungen und Schäden, die die Sicherheit beeinträchtigen oder beeinträchtigen können, müssen umgehend und fachmännisch behoben werden. Schadhafte Bauteile und Gerätekomponenten dürfen nur durch Original-Wolf-Ersatzteile ersetzt werden. Störungen und Warnungen werden im Display des Regelungszubehörs Anzeigemodul AM oder Bedienmodul BM-2 im Klartext angezeigt und entsprechen sinngemäß...

  • Seite 30: Störung Quittieren Für Fachhandwerker

    Statusseite Meldungen 15.4 Störung quittieren für Fachhandwerker Störungen dürfen nur durch qualifiziertes Fachpersonal behoben werden. Wird eine verriegelnde Achtung Störmeldung ohne Behebung der Fehlerursache mehrmals quittiert, kann dies zur Beschädigung von Bauteilen oder der Anlage führen. Bei einer Störung wird hier die aktuelle Störung mit Fehlercode, Datum und Uhrzeit der Störung ange- zeigt.

  • Seite 31: Übersicht Hauptmenü

    Übersicht Hauptmenü 16 Übersicht Hauptmenü Befindet man sich auf einer Statusseite (Heizgerät, Heizkreis, Mischer, Solaranlage ...) kann das Hauptmenü durch Drücken des Drehtasters geöffnet werden. Dabei wird das Hauptmenü mit Hauptmenü − Anzeige (16.1) Anzeige − Grundeinstellungen (16.2) − Zeitprogramme (16.3) Grundeinstellungen − Fachmann (16.4) Zeitprogramme Fachmann geöffnet. 14:12 20.01.17 16.1 Anzeige Soll- Isttemperaturen (Kapitel 17) Es werden alle Soll- und Isttemperaturen angezeigt (diese können jedoch nicht verändert werden)! 16.2 Grundeinstellungen (Kapitel 18)

  • Seite 32: Anzeige Soll- Isttemperaturen

    Anzeige Soll- Isttemperaturen 17 Anzeige Soll- Isttemperaturen Es werden alle Werte von den angeschlossenen Heizgeräten und Modulen Einstieg (Mischermodul MM, Kaskadenmodul KM, Solarmodul SM, Lüftungsgerät) angezeigt! Hauptmenü Anzeige Grundeinstellungen Zeitprogramme Fachmann 14:12 20.01.17 Anzeige Übersicht Übersicht Anzeige Heizgerät 1 Heizgerät 1 wird bei vorhandenem Heizgerät angezeigt Kaskadenmodul wird in Verbindung mit Kaskadenmodul und...

  • Seite 33: Grundeinstellungen Übersicht

    Grundeinstellungen Übersicht 18 Grundeinstellungen Übersicht Nachfolgend eine Auflistung aller Grundeinstellungen: Parameter Einstellbereich Werkseinstellung Kapitel Heizgerät – Warmwasser Betriebsart 18.1.1 Heizgerät – Betriebsart Verdichter 18.1.2 Heizkreis 18.2 Mischer 1 - 7 18.2 Sprache Deutsch 18.3 Uhrzeit 0 - 24 Uhr 18.4 Datum 01.01.2011 - 31.12.2099 18.5...

  • Seite 34: Heizkreis / Mischerkreise 1

    Grundeinstellungen Übersicht 18.2 Heizkreis / Mischerkreise 1-7 Einstieg Grundeinstellungen Hauptmenü Heizgerät Anzeige Heizkreis Grundeinstellungen Mischer 1 Zeitprogramme Sprache Deutsch Fachmann 14:12 20.01.17 14:12 20.01.17 Nachfolgend eine Auflistung aller Grundeinstellungen von Heizkreis und Mischerkreis 1-7: − Sparfaktor bei Sparbetrieb − Winter / Sommer Umschaltung −...

  • Seite 35: Winter-/Sommerumschaltung Einstellen

    Grundeinstellungen Übersicht 18.2.2 Winter-/Sommerumschaltung einstellen Einstellbereich: 0°C - 40°C Werkseinstellung: 20°C Die Funktion Winter-/Sommerumschaltung ist nur aktiv, wenn ein Außenfühler an- geschlossen ist. Die Funktion Winter-/Sommerumschaltung optimiert die Zeiten, in denen sich die Anlage im Heizbetrieb befindet. Wenn die mittlere Außentemperatur über der ein- gestellten Winter-/Sommer-Temperatur liegt, dann wird die Heizung in den Standby- Betrieb geschaltet.

  • Seite 36: Raumeinfluss Kühlen

    Grundeinstellungen Übersicht 18.2.6 Raumeinfluss kühlen – Raumeinfluss kühlen ist nur aktiv, wenn Folgendes für diesen Heiz-/Mischerkreis beachtet wurde: – Bedienmodul BM-2 ist mit Wandsockel als Fernbedienung montiert. – Einstellung „Kreisart = Kühlkreis“ oder „Kreisart = Heizkreis+Kühlkreis“ im Menü „Fachmann“. – Raumeinfluss kühlen gleicht die Raumtemperaturänderung durch Fremdwärme oder Fremdkälte (z. B. Sonneneinstrahlung oder geöffnete Fenster) aus. –...

  • Seite 37: Sprache

    Grundeinstellungen Übersicht 18.3 Sprache Einstieg Grundeinstellungen Hauptmenü Grundeinstellungen Sprache Sprache Anzeige Deutsch Uhrzeit Grundeinstellungen 14:25 Datum Zeitprogramme 18.12.2016 Deutsch Wert: Min. Hintergrundbeleuchtung Fachmann 14:12 20.01.17 14:12 20.01.17 14:12 20.01.17 Im Untermenü „Sprache“ kann aus 27 verschiedenen Sprachen ausgewählt werden. Einstellbereich: Deutsch, Englisch, Französisch, Niederländisch, Spanisch, Portugiesisch, Italienisch, Tschechisch, Polnisch, Slowakisch, Ungarisch, Russisch, Griechisch, Türkisch, Bulgarisch, Kroatisch, Lettisch, Litauisch, Norwegisch,...

  • Seite 38: Winter- / Sommerzeit

    Es gibt nur eine Statusseite, auf der alle Daten angezeigt werden. Keine Party- modus und kein Urlaubsmodus möglich. Außerdem kann der vereinfachte Modus NICHT in Verbindung mit CWL Excellent, CWL-2, Wolf Link Pro und Wolf Link home verwendet werden! Erweiterter Modus: Es stehen alle Funktionen zur Verfügung!

  • Seite 39: Zeitprogramme

    Zeitprogramme 19 Zeitprogramme Im Hauptmenü „Zeitprogramm“ legen Sie fest, zu welchen Zeiten Ihnen das Warm- wasser mit der eingestellten Warmwassertemperatur zur Verfügung stehen soll. Außerhalb der Schaltzeiten wird der Warmwasserspeicher nicht vom Heizgerät aufgeheizt. Bei einer Heizungsanlage mit solarer Unterstützung wird der Warmwasserspeicher auch außerhalb der Schaltzeiten aufgeheizt, solange solare Energie vorhanden ist.

  • Seite 40: Aktive Zeitprogramme

    Zeitprogramme 19.1 Vorprogrammierte Schaltzeiten Mischer Warmwasser Zirkulation Lüftung Zeitpro- Schalt- gramm zeit Zeitprog 3 Mo 5:30 21:00 4:30 20:00 5:00 7:00 6:00 6:30 6:00 21:00 15:00 21:00 17:00 17:30 5:30 21:00 4:30 20:00 5:00 7:00 6:00 6:30 6:00 21:00 15:00 21:00 17:00 17:30...

  • Seite 41: Schaltzeiten Anzeigen / Auswählen

    Zeitprogramme 19.3 Schaltzeiten anzeigen / auswählen Um die Schaltzeiten anzuzeigen ist durch Drücken und Drehen des Drehtasters in das Untermenü Zeitprogramm zu springen. Einstieg Hauptmenü Anzeige Grundeinstellungen Zeitprogramme Fachmann 14:12 20.01.17 Durch Drehen / Drücken des Drehtasters den gewünschten Kreis aufrufen (hier z.B. Heizkreis). Zeitprogramm Heizkreis Mischerkreis 1...

  • Seite 42: Schaltzeiten Bearbeiten

    Zeitprogramme 19.4 Schaltzeiten bearbeiten Durch Drehen des Drehtasters den Tag auswählen, Zeitprogamm 1 Heizkreis der bearbeitet werden soll. Di Mi Do Fr Sa 06:00 12:00 Durch Drücken des Drehtasters in den Bearbeitungsmodus 12:30 22:00 schalten (Schlüsselsymbol erscheint). durch Drehen den Tag auswählen mit OK Zeiten bearbeiten 14:12 20.01.17...

  • Seite 43: Schaltzeiten Kopieren

    Zeitprogramme 19.7 Schaltzeiten kopieren Um die Schaltzeiten eines Tages zu kopieren, wählen Sie durch Drehen des Drehtasters den gewünschten Tag aus, den Sie Zeitprogamm 1 Heizkreis kopieren wollen. Di Mi Do Fr Sa 06:00 12:00 Drücken Sie anschließend die Schnellstarttaste mit Taste 3 dem Kopiersymbol (Zwei Blätter) und Sie gelangen in die Ebene „kopieren“.

  • Seite 44: Passwort Für Fachmann

    Passwort für Fachmann 20 Passwort für Fachmann Um in die Fachmann zu gelangen muss das Passwort 1111 mit dem Drehtaster zum Erhalt der Berechtigung eingegeben werden. Nach der Autorisierung öffnet sich der Menüpunkt „Fachmann“. In der Fachmann können Sie anlagenspezifische Parameter einstellen oder abfragen. Fachmann Hauptmenü Anzeige Code eingeben Grundeinstellungen...

  • Seite 45: Menüstruktur Fachmann

    Menüstruktur Fachmann 21 Menüstruktur Fachmann Nach Passworteingabe werden nur angeschlossene Module angezeigt! Anlage siehe Kapitel 22 Heizgerät 1 - 4 siehe Kapitel 23 Heizkreis siehe Kapitel 24 Kaskadenmodul siehe Kapitel 25 Mischerkreis 1 - 7 siehe Kapitel 26 Solar siehe Kapitel 27 Lüftungsgerät siehe Kapitel 28 Kühlkurve...

  • Seite 46: Fachmann - Anlage

    Fachmann - Anlage 22 Fachmann - Anlage 22.1 Beispiel Anlagenparameter einstellen Über das Bedienmodul BM-2 können die Anlagenparameter des WRS (z.B. Freigabe Parallelbetrieb) eingestellt werden. Die Anlagenparameter können je nach Wärmeerzeugerausführung voneinander abweichen. Bei den direkt zugeordneten Bedienmodulen werden die Anlagenparameter nicht angezeigt.

  • Seite 47: Parameter Gesamtliste Anlagenparameter

    Fachmann - Anlage 22.2 Parameter Gesamtliste Anlagenparameter Folgende Gesamtliste der Anlagenparameter kann in der Fachmann editiert werden. Einstell- Werks - Parameter bereich ein stel lung System, MM1 - MM7 Funktion BM-2 System nicht zugeordnet Raumeinflussfaktor 1 bis 20 K/K 4 K/K Außenfühler gemittelt 0 bis 24 h Anpassung RF...

  • Seite 48: Beschreibung Anlagenparameter

    Fachmann - Anlage 22.3 Beschreibung Anlagenparameter 22.3.1 Raumeinflussfaktor einstellen (A00) Werkseinstellung: 4K Einstellbereich: 1 bis 20K Der Raumeinfluss ist nur aktiv, wenn das Bedien m odul BM-2 als Fernbedienung montiert ist und in den Grundeinstellungen (Kapitel 18.2.5) der Raumeinfluss ein- gestellt ist. Mit dem Raumeinfluss wird die Raumtemperatur ä nderung durch Fremdwärme oder Fremdkälte (z. B. Sonneneinstrahlung, Kaminofen oder geöffnete Fenster) ausge- glichen. Mit dem integrierten Raumtemperaturfühler wird die Raumtemperatur mit dem Sollwert (Tagtemperatur bzw.

  • Seite 49: Antilegionellenfunktion Einstellen (A07) - Alf

    Fachmann - Anlage 22.3.4 Antilegionellenfunktion einstellen (A07) - ALF Werkseinstellung: Aus Einstellbereich: Aus, Mo...So, Täglich Gefahr! Verbrühungsgefahr durch heißes Wasser! f Ist die Antilegionellenfunktion aktiv, wird die Warmwassersolltemperatur auf 65°C gesetzt, solange bis die Warmwasseristtemperatur für eine Stunde zusammenhän- gend auf ≥ 60°C gehalten wurde. Ist die Antilegionellenfunktion aktiviert, so kann diese über eine Spannungsweg- nahme am Bediemodul BM-2 oder Ändern des Parameters A07 deaktiviert werden.

  • Seite 50: Frostschutzgrenze Einstellen (A09)

    Fachmann - Anlage 22.3.6 Frostschutzgrenze einstellen (A09) Werkseinstellung: 2 °C Einstellbereich: -20 bis +10 °C Vorsicht! Sachschäden durch Frost! Durch Frost kann die Heizungsanlage einfrieren und zu Sachschäden an der Anlage und den Räumen führen. f Beachten Sie die Frostschutzeinstellung des Heizgerätes. f Sorgen Sie für einen ausreichenden Frostschutz der Anlage.

  • Seite 51: Raumtemperatur Abschaltung (A11)

    Fachmann - Anlage 22.3.8 Raumtemperatur Abschaltung (A11) Werkseinstellung: Ein Einstellbereich: Ein / Aus Funktion nur bei aktivierten „Reiner Raumregler“ (A16) oder „Raumeinfluss ein“ (Grundeinstellungen). Bei aktivierter Raumtemperatur Abschaltung wird der entsprechende Heiz-/ Mischerkreis bei Überschreitung der Tagtemperatur + 0,5K abgeschaltet. Erst nach Unterschreitung der Tagtemperatur wird die Heiz-/ Mischerkreispumpe wieder zugeschaltet.

  • Seite 52: Warmwassermaximaltemperatur Einstellen (A14)

    Fachmann - Anlage 22.3.11 Warmwassermaximaltemperatur einstellen (A14) Werkseinstellung: 65 °C Einstellbereich: 60 bis 80 °C Mit dem Anlagenparameter A14 stellen Sie die Warmwassermaximaltemperatur ein. Die Warmwassermaximaltemperatur ist die maximale Warmwassertemperatur, die der Benutzer einstellen kann. Gefahr! Verbrühungsgefahr durch heißes Wasser! Warmwassertemperaturen über 65 °C können zu Verbrühungen führen.

  • Seite 53: P-Anteil (A17) Für Reiner Raumregler

    Fachmann - Anlage 22.3.14 P-Anteil (A17) für reiner Raumregler Werkseinstellung: 20 K/K Einstellbereich: 1 K/K bis 50 K/K Mit Hilfe des P-Anteils wird bei einer Abweichung der Raumsolltemperatur zu Raumisttemperatur ein fester Wert zur Vorlaufsolltemperatur hinzuaddiert. Beispiel: Raumsolltemperatur ist 21,0 °C Raumisttemperatur ist 20,5 °C → Abweichung 0,5 K Mit Werkseinstellung 20 K/K werden zur berechneten Vorlaufsolltemperatur 0,5 K x 20 K/K = 10 K addiert.

  • Seite 54: Wartungsmeldung Datum (A25)

    Fachmann - Anlage 22.3.18 Wartungsmeldung Datum (A25) Werkseinstellung: Aktuelles Datum + 1 Jahr Einstellbereich: Aktuelles Datum ..Aktuelles Datum + 2 Jahre Wird unter A08 Wartungsmeldung „Datumsabhänig“ ausgewählt wird der Anla- genparameter A25 eingeblendet. Darin kann der Fachhandwerker auswählen, bei welchen Datum die Warnung „Wartung nötig“...

  • Seite 55: Fachmann Heizgerät

    Fachmann Heizgerät 23 Fachmann Heizgerät 23.1 Heizgerät einstellen Heizgeräteparameter können nur verändert und angezeigt werden, wenn das BM-2 im Heizgerät montiert ist. Über das Bedienmodul BM-2 können Sie bei den Heizgeräten separat alle nach- stehenden Parameter des Wärmeerzeugers (z.B. maximale Kesselwasser- temperatur, Eingang 1, Ausgang 1) einstellen.

  • Seite 56: Parameter Gesamtliste Heizgeräte

    Fachmann Heizgerät 23.1.1 Parameter Gesamtliste Heizgeräte Einstellwerte und Beschreibung siehe Montageanleitung Heizgerät Wenn ein Parameter nicht verfügbar ist, dann wird er im Display nicht angezeigt. Parameter Gesamtliste Heizgeräte HG01 Schalthysterese Brenner HG02 untere Brennerleistung Wärmeerzeuger in % HG03 obere Brennerleistung WW maximale Brennerleistung Warmwasser in % HG04 obere Brennerleistung HZ...

  • Seite 57: Relaistest Bei Heizgerät Cgb

    Fachmann Heizgerät 23.1.2 Relaistest bei Heizgerät CGB-2 Nach Eingabe des Fachmanncodes kommt man in die Ebene Fachmann und kann dort durch erneutes Drehen und Drücken die Heizgeräte 1-5 aufrufen. Durch Drehen und Drücken kann der Relaistest aufgerufen und geändert werden. Der Parameter Relaistest am Bedienmodul BM-2 ist nur aktiv, wenn es im Heizgerät montiert ist.

  • Seite 58: Parameter Reset Heizgerät

    Fachmann Heizgerät 23.1.3 Parameter Reset Heizgerät Sie können die individuellen HG-Parameter-Einstellungen des Bedienmoduls BM-2 auf die Werkseinstellung zurücksetzen. Nach Eingabe des Fachmanncodes kommt man in die Ebene Fachmann. Durch Drehen und Drücken kann der Reset durchgeführt werden. Der Parameter Reset am Bedienmodul BM-2 ist nur aktiv, wenn es im Heizgerät montiert ist.

  • Seite 59: Fachmann Heizkreis

    Fachmann Heizkreis 24 Fachmann Heizkreis Unter „Heizkreis“ können Sie nachstehende Einstellungen vornehmen. Anzeige Kapitel Kreisart (Anzeige nur bei aktivierten kühlen) 24.1 Heizkurve 24.2 Estrichtrocknung 24.3 24.1 Kreisart – Einstellung der Funktion des jeweiligen Heiz- oder Mischerkreises: zur Beheizung, zu Beheizung und Kühlung, oder nur zur Kühlung. –...

  • Seite 60: Beschreibung Heizkurve

    Fachmann Heizkreis 24.3 Beschreibung Heizkurve Es erscheint die aktuelle Heizkurve im Display. Durch Drücken und Drehen können die Heizkurven verändert werden. Begriffe Sockeltemperatur Niedrigste Vorlauftemperatur im angehobenen Betrieb Beginn der Vorlauftemperaturerhöhung abhängig von Startpunkt Heizkurve der Außentemperatur Als Normaußentemperatur bezeichnet man den niedrigsten Zweitagesmittelwert, der zehnmal in 20 Jahren erreicht oder unterschritten wurde.

  • Seite 61: Einstellung Estrichtrocknung Heizkreis

    Fachmann Heizkreis 24.4 Einstellung Estrichtrocknung Heizkreis Heizkreis Fachmann Heizkreis Heizgerät Estrichtrocknung Heizkurven Heizkreis Parameter Gesamtliste Kaskadenmodul Relaistest Wert: Estrichtrocknung Mischerkreis 1 Werkseinstellung: 14:12 20.01.17 14:12 20.01.17 14:12 20.01.17 Werkseinstellung: Aus Einstellbereich: Aus / Automatik / Konstant / Funktionsheizen / Zeitprgr. Vorsicht! Beschädigung des Estrichs möglich! Der zeitliche Verlauf und die maximale Vorlauftemperatur müssen mit dem Estrichleger abgesprochen...

  • Seite 62: Konstanttemperatur

    Fachmann Heizkreis 24.4.3 Konstanttemperatur Der Heizkreis wird auf die fest eingestellte minimale Temperatur HG21 konstant geregelt. 24.4.4 Laufzeit Funktionsheizen (Tage) Für die ersten 3 Tage bleibt die Vorlaufsolltemperatur auf 20°C konstant. Die Tage 4-7 werden auf HG08 Maximal- begrenzung Vorlauf abzüglich HG60 minimale Hysterese (Werkseinstellung 7K) geregelt. Beim Heizkreis ist zusätzlich eine Begrenzung bei 55°C integriert! HG08 = 57°C HG60 = 7K...

  • Seite 63: Estrichtrocknung Zeitprogramm Heizkreis

    Fachmann Heizkreis 24.4.5 Estrichtrocknung Zeitprogramm Heizkreis Im Menü Fachmann „Heizkreis“ wird bei Auswahl der Estrichoption Zeitprogramm das Menü Fachmann um den Punkt „Estrichtr. Zeitprog.“ erweitert. Aktiviert man den Punkt „Estrichtr. Zeitprog.“ wird folgende Seite geöffnet: Heizkreis Heizkreis Heizkreis Estrichtrocknung Heizkurven Heizkurve Estrichtrocknung Parameter Gesamtliste...

  • Seite 64: Datenaufzeichnung Estrichtrocknung

    Fachmann Heizkreis Während der Estrichtrocknung wird die Vorlauftemperatur überwacht. Liegt diese in einem Heizpunkt länger als 10% der eingestellten Zeit 3K unter der eingestellten Temperatur wird dieser Heizpunkt als n.i.O gekennzeichnet. Dieser wird in der Statusseite als roter Balken dargestellt. Erreicht die Vorlauftemperatur den geforderten Wert, so wird dieser Heizpunkt grün dargestellt.

  • Seite 65: Fachmann Kaskadenmodul

    Fachmann Kaskadenmodul 25 Fachmann Kaskadenmodul Ist kein Kaskadenmodul vorhanden, wird die Menüebene Kaskade nicht angezeigt. Über das Bedienmodul BM-2 können folgende Einstellungen (z.B. Konfiguration) eingestellt werden. Einstellmöglichkeiten und Erklärung zu den einzelnen Parametern stehen in der Montageanleitung des Mischermoduls oder des Kaskadenmoduls. Nach der Auswahl des Parameters werden die Daten aus dem Mischermodul oder Kaskadenmodul ausgelesen und nach einer Wartezeit bis zu ca.

  • Seite 66: Parameter Gesamtliste Kaskadenmodul

    Fachmann Kaskadenmodul 25.1 Parameter Gesamtliste Kaskadenmodul Einstellwerte und Beschreibung siehe Montageanleitung Kaskadenrmodul KM Parameter Gesamtliste KM Kaskadenmodul KM01 Konfiguration KM02 Modus (1-stufig = 1;2-stufig=2; modulierend = 3) KM03 Maximale Sammlertemperatur KM04 Maximale Vorlauftemperatur Heizung KM05 Minimale Sammlertemperatur KM06 Hysterese Sammlertemperatur KM07 Sperrzeit KM08 STD. bis zum Heizgerätefolgewechsel KM09 1/Kp Sammlertemperaturregelung Zuschaltung KM10...

  • Seite 67: Fachmann Mischerkreis

    Fachmann Mischerkreis 26 Fachmann Mischerkreis Sind weder Mischermodul, noch Kaskadenmodul vorhanden, wird die Menüebene Mischerkreis nicht angezeigt. Über das Bedienmodul BM-2 können die Parameter (z.B. Konfiguration, Heizkurvenabstand) der Mischerkreise 1-7 eingestellt werden. Einstellmöglichkeiten und Erklärung zu den einzelnen Parametern stehen in der Montageanleitung des Mischermoduls. Nach der Auswahl des Parameters werden die Daten aus dem Mischermodul ausgelesen und nach einer Wartezeit bis zu ca.

  • Seite 68: Heizkurve Mischer

    Fachmann Mischerkreis 26.1 Heizkurve Mischer Beschreibung siehe Heizkurve Heizkreis „Kapitel 24.2“ 26.2 Parameter Gesamtliste Mischermodul Einstellwerte und Beschreibung siehe Montageanleitung Mischermodul MM Parameter Gesamtliste MI Mischermodul MI01 min. Mischerkreistemperatur MI02 max. Mischerkreistemperatur MI03 Heizkurvenabstand MI05 Konfiguration MI06 Nachlaufzeit Heizkreis MI07 P-Bereich Mischer MI08 RL-Solltemperatur...

  • Seite 69: Einstellung Estrichtrocknung Mischerkreis

    Fachmann Mischerkreis 26.4 Einstellung Estrichtrocknung Mischerkreis Mischerkreis 1 Fachmann Mischerkreis 1 Heizgerät Estrichtrocknung Heizkurven Heizkreis Parameter Gesamtliste Kaskadenmodul Relaistest Wert: Estrichtrocknung Mischerkreis 1 Werkseinstellung: 14:12 20.01.17 14:12 20.01.17 14:12 20.01.17 Werkseinstellung: Aus Einstellbereich: Aus / Konstant / Automatik / Funktionsheizen / Zeitprgr. Vorsicht! Beschädigung des Estrichs möglich! Der zeitliche Verlauf und die maximale Vorlauftemperatur müssen mit dem Estrichleger abgesprochen...

  • Seite 70: Konstanttemperatur

    Fachmann Mischerkreis 26.4.3 Konstanttemperatur Der Mischerkreis wird auf die fest eingestellte minimale Temperatur MI01 konstant geregelt. 26.4.4 Laufzeit Funktionsheizen (Tage) Für die ersten 3 Tage bleibt die Vorlaufsolltemperatur auf 20°C konstant. Die Tage 4-7 werden auf MI02 Max. Mischerkreistemperatur geregelt. MI02 = 50°C Laufzeit Funktionsheizen (Tage) Abb.

  • Seite 71: Estrichtrocknung Zeitprogramm Mischerkreis

    Fachmann Mischerkreis 26.4.5 Estrichtrocknung Zeitprogramm Mischerkreis Im Menü Fachmann „Mischer 1“ wird bei Auswahl der Estrichoption Zeitprogramm das Menü Fachmann um den Punkt „Estrichtr. Zeitprog.“ erweitert. Aktiviert man den Punkt „Estrichtr. Zeitprog.“ wird folgende Seite geöffnet: Mischer 1 Mischer 1 Mischer 1 Estrichtrocknung Heizkurven...

  • Seite 72: Datenaufzeichnung Estrichtrocknung

    Fachmann Mischerkreis Während der Estrichtrocknung wird die Vorlauftemperatur überwacht. Liegt diese in einem Heizpunkt länger als 10% der eingestellten Zeit 3K unter der eingestellten Temperatur wird dieser Heizpunkt als n.i.O gekennzeichnet. Dieser wird in der Statusseite als roter Balken dargestellt. Erreicht die Vorlauftemperatur den geforderten Wert, so wird dieser Heizpunkt grün dargestellt.

  • Seite 73: Fachmann Solar

    Fachmann Solar 27 Fachmann Solar Das Menü Solar wird nur angezeigt, wenn ein Solarmodul angeschlossen ist. Über das Bedienmodul BM-2 können die Parameter des Solarmodules (z. B. Einschaltdifferenz, Ausschalt differenz) eingestellt werden. Nach der Auswahl des Parameters werden die Daten aus dem Solarmodul ausgelesen und nach einer Wartezeit bis zu ca.

  • Seite 74: Parameter Gesamtliste Solarmodul

    Fachmann Solar 27.2 Parameter Gesamtliste Solarmodul Parameter Parameter SOL 01 Einschaltdifferenz Solarspeicher 1 SOL 46 Vorrang Solarspeicher 2 SOL 02 Ausschaltdifferenz Solarspeicher 1 SOL 47 Speicherbetriebsart SOL 03 Kollektorkühlfunktion SOL 48 Pendelladezeit SOL 04 kritische Kollektortemperatur SOL 49 Stillstandszeit SOL 05 maximale Kollektortemperatur SOL 50 Sperrzeit Solarkreispumpe...

  • Seite 75: Fachmann Lüftungsgerät

    Fachmann Lüftungsgerät 28 Fachmann Lüftungsgerät Die Statusseite Lüftungsgerät wird eingeblendet wenn ein CWL-Excellent oder CWL-2 am eBus angeschlossen ist. Über das Bedienmodul BM-2 können die Parameter (z.B. Flow reduced, Flow normal) des Lüftungsgeräts eingestellt werden. Einstellmöglichkeiten und Erklärung zu den einzelnen Parametern siehe Tabelle unten.
  • Seite 76 Fachmann Lüftungsgerät SCHRITT_ NR. BESCHREIBUNG CWL24 Zuluftventilator-Modus Schalteingang 2 CWL25 Abluftventilator-Modus Schalteingang 2 CWL25 Abluftventilator-Modus Schalteingang 2 CWL26 Erdwärmetauscher Mindesttemperatur Erdwärmetauscher CWL27 (Unterhalb dieser Temperatur öffnet sich das Ventil) Höchsttemperatur Erdwärmetauscher CWL28 (Oberhalb dieser Temperatur öffnet sich das Ventil) CWL29 RH-Sensor CWL30 Empfindlichkeit RH-Sensor...
  • Seite 77 Fachmann Lüftungsgerät Erklärung Statusseite Lüftungsgerät - Erweiterter Modus (siehe Kapitel 14) Dabei wird die eingestellte Luftmenge des Parameters CWL1 angefahren. Der „zeitweise Feuchteschutz“ kann nur über die Eingabe der Startzeit und Endzeit aktiviert werden. Nach Ablauf dieser Zeit springt das Programm wieder in die vorher ausgewählte Betriebsart.

  • Seite 78: Fachmann Kühlkurve

    Fachmann Kühlkurve 29 Fachmann Kühlkurve Die BWL-1S und die CHA können neben Heiz-/Warmwasserbetrieb in der Betriebs- art Aktive Kühlung betrieben werden. Bei der Aktiven Kühlung wird die Kühlleistung der Wärmepumpe auf das Heizsystem übertragen. Das Untermenü Kühlkurve in der Fachmann wird dann angezeigt, wenn unter Grundeinstellungen Aktive Kühlung aktiviert wurde.

  • Seite 79: Fachmann Meldungshistorie

    Fachmann Meldungshistorie 30 Fachmann Meldungshistorie Alle Störungen und Meldungen sind über Fehlercodes in der Meldungshistorie ablesbar und können im Bedarfsfall dem Techniker bereits am Telefon mitgeteilt werden. Dabei werden Störungen mit Beginn und Ende über Datum und Uhrzeit protokolliert. In vielen Fällen kann die Störung so am Telefon behoben werden, ohne dass ein Techniker vor Ort erforderlich ist.

  • Seite 80: Temperaturanpassung -4 Bis +4 / Sparfaktor

    Temperaturanpassung -4 bis +4 / Sparfaktor 31 Temperaturanpassung -4 bis +4 / Sparfaktor 31.1 Überblick Begriffe Sockeltemperatur Niedrigste Vorlauftemperatur im angehobenen Betrieb Beginn der Vorlauftemperaturerhöhung abhängig von Startpunkt Heizkurve der Außentemperatur Als Normaußentemperatur bezeichnet man den niedrigsten Zweitagesmittelwert, der zehnmal in 20 Jahren erreicht oder unterschritten wurde.
  • Seite 81 Temperaturanpassung -4 bis +4 / Sparfaktor Absenkstopp -16°C Sparfaktor 2 Vorlauftemperatur (Auslegungspunkt Heizkörper) ECO / ABS 10°C Startpunkt Heizkurve 18°C Sockeltemperatur 20°C Winter/Sommer Umschaltung 20°C Außentemperatur °C Normaußentemperatur -16 Abb. 31.1 Temperaturanpassung 3063305_201910...

  • Seite 82: Temperaturanpassung -4

    Temperaturanpassung -4 bis +4 / Sparfaktor 31.2 Temperaturanpassung -4 ... +4 für Heizkreis Mit der „Temperaturanpassung -4...+4“ (entspricht Temperaturkorrektur) verändert man die Vorlauftemperatur der Heizkurve im Permanentbetrieb folgendermaßen: Heizkurve Heizkreis (Werkseinstellung): Sparfaktor 2 Temperaturanpassung 0 Wi-So-Umschaltung........... 20 °C Eco Abs ............. 10 °C Absenkstopp ............-16 °C Startpunkt Heizkurve .........

  • Seite 83: Sparfaktor 0 Bis 10 Für Heizkreis

    Temperaturanpassung -4 bis +4 / Sparfaktor 31.3 Sparfaktor 0 bis 10 für Heizkreis Mit dem Sparfaktor 0 bis 10 verändert man die Vorlauftemperatur der Heizkurve im Sparbetrieb folgendermaßen: Außentemperatur °C Außentemperatur °C Sparfaktor 2 Sparfaktor 5 Sparbetrieb Berechnung Sparfaktor: Formel: Vorlauftemperatur (Sparbetrieb) = Vorlauftemperatur Permanentbetrieb + ((Vorlauftemperatur bei Normaußentemperatur - Sockeltemperatur) / 10) x (- Sparfaktor)

  • Seite 84: Temperaturanpassung -4

    Temperaturanpassung -4 bis +4 / Sparfaktor 31.4 Temperaturanpassung -4...+4 Mischerkreis Mit der „Temperaturanpassung -4..+4“ (entspricht Temperaturkorrektur) verändert man die Vorlauftemperatur der Heizkurve im Mischerkreis folgendermaßen (Vorgehensweise siehe Heizkreis): Heizkurve Mischerkreis: Sparfaktor 2 Temperaturanpassung 0 Wi-So-Umschaltung........... 20 °C Eco Abs ............. 10 °C Absenkstopp ............-16 °C Startpunkt Heizkurve .........

  • Seite 85: Einstellmöglichkeiten Raumregelung

    Einstellmöglichkeiten Raumregelung 32 Einstellmöglichkeiten Raumregelung 32.1 Raumeinfluss Bei aktivierten Raumeinfluss erfolgt die Regelung weiterhin nach Heizkurve. Dabei wird anhand der Außentemperatur über eine eingestellte Heizkurve eine Vorlauf- temperatur berechnet. Zusätzlich wird die Raumisttemperatur mit der Raumsoll- temperatur verglichen die Differenz wird mit dem Raumeinflussfaktor multipliziert und auf die berechnete Vorlauftemperatur addiert. Hiermit können Fremdwärme oder Fremdkälte (Kaminofen, Sonneneinstrahlung, geöffnete Fenster) sehr gut ausgeglichen werden.

  • Seite 86: Kühlen Mischerkreisabhängig

    Kühlen Mischerkreisabhängig 33 Kühlen Mischerkreisabhängig Die neue Wärmepumpengeneration CHA in Verbindung mit den MM2 V2 Mischermodulen unterstützt ein kreisabhängiges Kühlen. Dabei kann für jeden Kreis folgende Funktionalität ausgewählt werden: − Heizkreis − Kühlkreis − Heizkreis+Kühlkreis Folgende Einstellungen sind notwendig um die Wärmepumpe zum Kühlen zu akti- vieren.

  • Seite 87: Überblick Symbole

    Überblick Symbole 34 Überblick Symbole 34.1 Symbole bei den Schnellstarttasten Symbol Funktion Das Thermometer ermöglicht eine Änderung der Solltemperatur Das Drehreglerzeichen ermöglicht eine Änderung der Betriebsarten Mit der Hometaste kommt man auf die Startseite zurück Mit der Pfeiltaste kommt man einen Schritt zurück Mit der Schornsteinfegertaste gelangt man in den Schonsteinfegermodus Der Schornsteinfegerbetrieb ist allein für die Abgasmessung nötig.

  • Seite 88: Überblick Symbole

    Überblick Symbole Symbol Funktion Störung quittieren Taste bei Störungen Bestätigung der Estrichtrocknung Rücksetzen der Filterwarnung (nur bei CWL Excellent) Papierkorb, Fehlerhistorie wird gelöscht Ist im WRS ein Fernbedienung (AFB) oder ein BM-2 einen Heiz- oder Mischerkreis direkt zugeord- net , so werden im BM-2 im Wärmeerzeuger die Symbole „Fernbedienung“ angezeigt Informationen über die aktuelle Seite und ausgewählte Betriebsart 3063305_201910...

  • Seite 89: Symbole Der Möglichen Änderungen Mit Drehtaster

    Überblick Symbole 34.2 Symbole der möglichen Änderungen mit Drehtaster Symbol Funktion Der Automatikbetrieb schaltet den Heizkreis zu den programmierten Schaltzeiten ein und aus. Innerhalb der Schaltzeiten heizt der Heizkreis bis auf die eingestellte Raumtemperatur (Tagtemperatur) bei aktiven Raumeinfluss oder nach der eingestellten Heizkurve. Der Automatikbetrieb schaltet den Mischerkreis zu den programmierten Schaltzeiten ein und aus. Innerhalb der Schaltzeiten heizt der Mischerkreis bis auf die eingestellte Raumtemperatur (Tagtemperatur) bei aktiven Raumeinfluss oder nach der eingestellten Heizkurve.
  • Seite 90 Überblick Symbole Symbol Funktion Im Standby-Betrieb ist die Heizung und die Warmwasserbereitung ausgeschaltet. Die Zirkulationspumpe (falls vorhanden) ist ausgeschaltet. Die Frostschutzfunktion ist aktiv. Die Pumpen der Heizungsanlage werden in regelmäßigen Abständen in Betrieb genommen, um ein Festsitzen der Mechanik zu verhindern. Mo So Wochentage Warmwasserbetrieb...

  • Seite 91: Symbole In Der Statusanzeige

    Überblick Symbole 34.3 Symbole in der Statusanzeige Symbol Funktion Heizgerät Warmwasser Heizkreis Mischerkreis 1 Solar Meldung Lüftunggerät Hauptmenü Anzeige Grundeinstellungen Fachmann Zeitprogramme 3063305_201910...

  • Seite 92: Symbole Im Untermenü Zeitprogramme

    Überblick Symbole 34.4 Symbole im Untermenü Zeitprogramme Symbol Funktion In diesem Untermenü kann man die Schaltzeiten ändern In diesem Untermenü kann man die Schaltzeiten hinzufügen In diesem Untermenü kann man die Schaltzeiten löschen Mit dieser Schnellstarttaste kann man Einstellungen des gewählten Tages kopieren Symbol Brennerstufe im Heizgerät Symbol Funktion...

  • Seite 93: Außerbetriebnahme Und Entsorgung

    Außerbetriebnahme und Entsorgung 35 Außerbetriebnahme und Entsorgung 35.1 Außerbetriebnahme f Gehen Sie bei der Außerbetriebnahme des Bedienmodules BM-2 in umgekehrter Reihenfolge wie bei der Montage vor. f Entsorgen Sie das Bedienmodul BM-2 fachgerecht. 35.2 Entsorgung und Recycling Keinesfalls über den Hausmüll entsorgen! f Gemäß...

  • Seite 94: Hinweise Zur Dokumentation

    Hinweise zur Dokumentation 36 Hinweise zur Dokumentation 36.1 Mitgeltende Unterlagen Montageanleitung für den Fachhandwerker - Bedienmodul BM-2 Bedienungsanleitung für den Benutzer - Bedienmodul BM-2 Montageanleitung des Heizgerätes Gegebenfalls gelten auch die Anleitungen aller verwendeten Zubehörmodule und weiterer Zubehöre. 36.2 Aufbewahrung der Unterlagen Der Anlagenbetreiber bzw.

  • Seite 95: Technische Daten

    Technische Daten 37 Technische Daten Bezeichnung Display LCD Display 3,5“ Anschlussspannung eBUS 15-24 V Leistungsaufnahme max. 1,3 W Schutzart im Gerät eingesteckt gem. Geräteschutzart Schutzart im Wandsockel IP20 Gangreserve > 48 Std. Umgebungstemperatur 0 - 50 °C Datenerhalt EEPROM permanent Tab.

  • Seite 96: Störungen

    Störungen 38 Störungen Ist eine Störung am Heizgerät oder Erweiterungsmodul vorhanden, wird diese mit einem Störcode im zugehörigen Bedienmodul angezeigt. Stör- Störung code Übertemperatur STB Übertemperatur TB dt-eSTB-Drift keine Flammenbildung Flammenausfall Übertemperatur Vorlauffühler Übertemperatur Abgasfühler / TBA Abgasklappe schließt / öffnet nicht Störcode unbekannt eSTB Fühler / Vorlauffühler 2 Flammenvortäuschung...
  • Seite 97 Störungen Stör- Störung code Kondensatpumpe Abgasdruckschalter Durchflusssensor Warmwasserauslauffühler Überwachung Vorlauf- u. Rücklauffüh- Aktivierung Parameterstecker Max. Speicherladezeit überschritten IO-Regelabweichung SCOT Aktoren SCOT Systemstörung Kalibration Werksgrenze Minimum Kalibration Abweichung Kalibration Timeout Kalibration Werksgrenze Maximum Syphon verstopft Stau im Abgassystem Funktionskontrolle Volumenstrom Funktionskontrolle Schwerkraftbremse Impulsgeber Funktionskontrolle Speicherladestopp Öldruck erreicht Betriebsdruck nicht...
  • Seite 98 Störungen Stör- Störung code Netz Verdichter Sanftanlauf Ventilator Druck Sole Druck Heizkreis Niederdruck Hochdruck Sauggastemperatur Heißgastemperatur Zulufttemperatur Lamellentemperatur Soleeintrittstemperatur Maximalthermostat Mischerkreis Störmeldung Eingang E1 PCB-Bus verpolt PCB-Bus unterbruch Abtauenergie zu gering Autoabtauung 4-Wege-Ventil Durchstömung Quelle Soleaustrittstemperatur Drucksensor AWO Kesselfühler AWO Verdampfertemperatur Kältemitteleintrittstemperatur Verdichter...

  • Seite 99: Warnmeldungen

    Warnmeldungen 39 Warnmeldungen Ist eine Warnmeldung am Heizgerät oder Erweiterungsmodul vorhanden, wird diese mit einem Warncode im zugehörigen Bedienmodul angezeigt. Warncode Warnmeldung CGB-2 MGK-2 Feuerungsautomat gewechsel Druck Heizkreis Parameter geändert keine Flammenbildung Flammenausfall Luftmangel Luftdruckwächter fällt nicht ab Vorspühldrehzahl nicht erreicht Stillstandsdrehzahl nicht erreicht Viele Brennerstarts IO-Regelabweichung...

  • Seite 100: Inbetriebnahmeassistent

    Inbetriebnahmeassistent 40 Inbetriebnahmeassistent Beim ersten Einschalten des WRS sollten bereits alle Komponenten am e-Bus angeschlossen sein, damit Sie erkannt werden können. Am BM-2 wird automatisch der Inbetriebnahmeassistent gestartet. Dabei werden folgende Einstellungen zur Verfügung gestellt: Einstellung der Sprache Einstellung der Benutzeroberfläche (Erweitert-Vereinfacht) Uhrzeit Datum Inbetriebnahmeassistent...
  • Seite 101 Inbetriebnahmeassistent Nach der Auswahl der Funktion des BM-2 im WRS werden alle Komponenten ermittelt. Im Assistenten können die jeweiligen Konfigurationen der Komponenten ausgewählt werden. Dabei werden alle erkannten Komponenten angezeigt, im zweiten Schritt kann für jede Komponente die Konfiguration ausgewählt werden (siehe die entsprechenden Montageanleitungen der verwendeten Module). Inbetriebnahmeassistent Konfiguration MM2 K01_Mischer + Speicher Konfiguration MM3 K01_Mischer + Speicher Konfiguration SM K01_Einkreisanlage Konfiguration HG1 K01_Heizkreis 14:12 20.01.15 Es werden je nach Konfiguration weiter folgende Anlagendaten abgefragt: Wartungsmeldung Antilegionellenfunktion Sartzeit Antilegionellenfunktion...

  • Seite 102: Software- Update Bm

    Einstellungen müssen neu eingegeben werden – eine Gefahr für eine dauerhafte Schädigung des BM-2 besteht nicht. Aktuelle Software Updates für unsere Produkte finden Sie auch auf unserer Website: www.wolf.eu/shk-profi/downloads-fuer-profis/software-loesungen Bitte führen Sie für das Update die folgenden Schritte durch: click...

  • Seite 103: Produktdatenblatt Nach Verordnung (Eu) Nr. 811/2013

    Warenzeichen Klasse des reglers zur jahrezeit- Modelkennung des Lieferanten Temperaturreglers bedingten Raumheizungs- Lieferanten Energieeffizienz Wolf GmbH BM-2 Geräteregelung Bedienmodul BM-2 mit Außenfühler (Außentempe- raturfühler, EBUS-Außenfühler oder Funkuhr mit Außenfühler) Geräteregelung Bedienmodul BM-2 mit Außenfühler (Außentempe- raturfühler, EBUS-Außenfühler oder Funkuhr mit Außenfühler)

  • Seite 104: Stichwortverzeichnis
