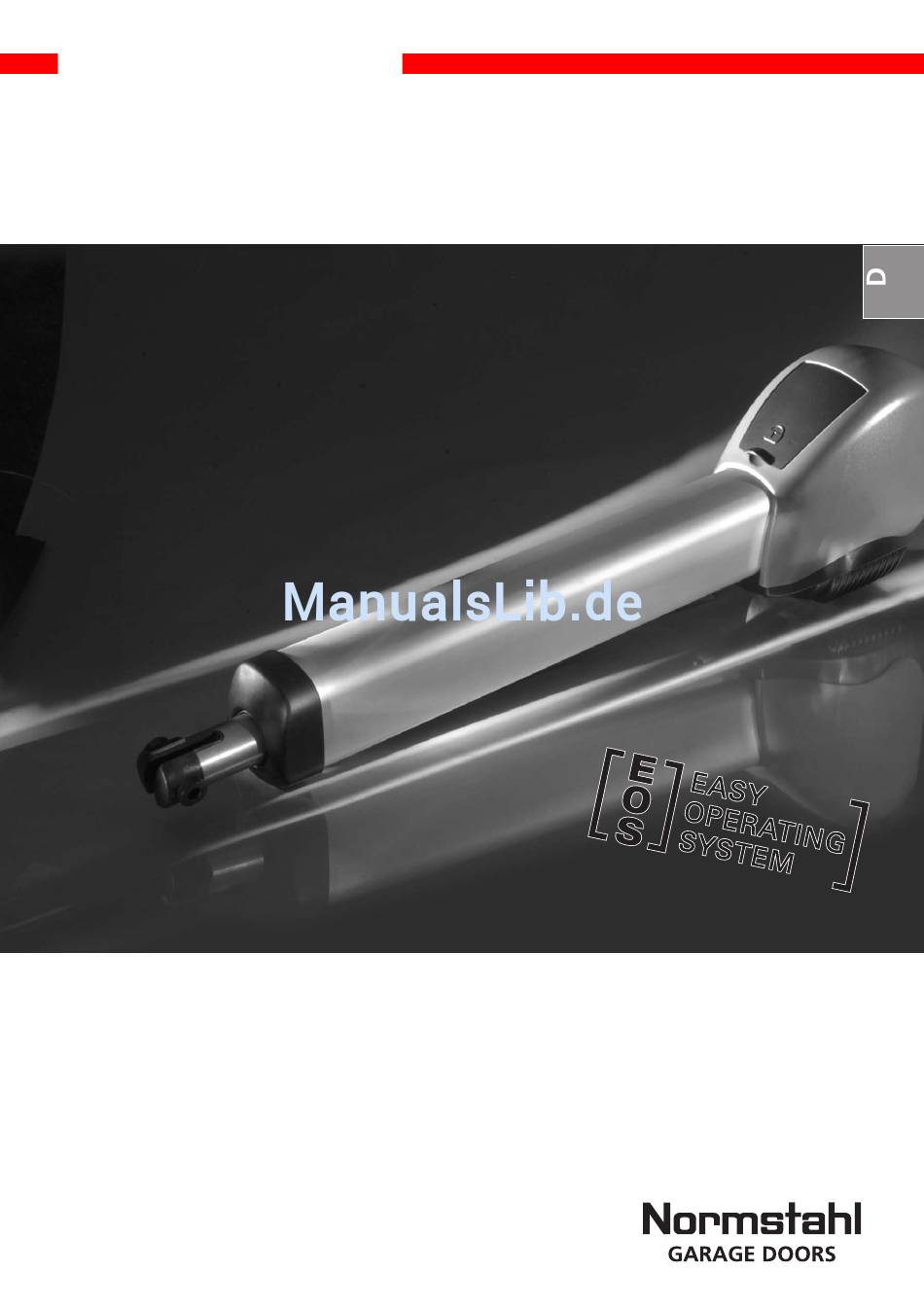

  • Seite 1 Elegance 2500 / Control x.51 Antriebssystem für Drehtore Handbuch für Einbau und Bedienung...

  • Seite 2: Symbolerklärung

    Externe Bedienelemente Modulantenne Verweis Typenschild Motor-Aggregat 1 Typ: _________________________________________________ Art.-Nr.: ______________________________________________ Produkt-Nr.: __________________________________________ Typenschild Steuerung Typenschild Motor-Aggregat 2 (nur 2-flügelig) Typ: _________________________________________________ Typ: _________________________________________________ Art.-Nr.: ______________________________________________ Art.-Nr.: ______________________________________________ Produkt-Nr.: __________________________________________ Produkt-Nr.: __________________________________________ Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 3: Inhaltsverzeichnis

    11.2 Ersatzteilübersicht Elegance 2500 ........

  • Seite 4: Allgemeine Sicherheitshinweise

    - Drehtore mit einer Torflügelbreite von 2,5 m und einer Torflügelmasse von 200 kg. Neben den Hinweisen in dieser Anleitung sind die allgemein gültigen Sicherheits- und Unfall vorschriften zu beachten! Es gelten unsere Verkaufs- und Lieferbedingungen. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 5 • Überprüfen Sie die Toranlage auf Verschleiß oder Beschädigung. • Überprüfen Sie die Leichtgängigkeit des Tores von Hand. Hinweise zur Reinigung des Antriebssystems Auf keinen Fall zur Reinigung eingesetzt werden dürfen: direkter Wasserstrahl, Hochdruckreiniger, Säuren oder Laugen. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 6: Produktübersicht

    Der Elegance 2500 wird wahlweise in einer der folgenden Versionen geliefert: Einflügelige Toranlage Motor-Aggregat mit kurzer Zuleitung (1,5 m) 4.1 / 1 Motor-Aggregat mit langer Zuleitung (8,5 m) Schlüssel (4x) Motor-Aggregat mit kurzer Zuleitung (1,5 m) Schlüssel (2x) Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 7 Verschraubung M20 mit Rundkabeleinsatz Holzschraube 8 x 60 (4x) Verschraubung M16 mit Rundkabeleinsatz Dübel S10 (4x) Bolzen 10 x 49 (2x) SL Sicherung (2x) Abdeckkappe M8 x 25 (8x) Mutter M8 (8x) Torwinkel Pfeilerwinkel Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 8: Abmessungen

    „ „∏ Holzschraube 8 x 60 (8x) Dübel S10 (8x) Bolzen 10 x 49 (4x) SL Sicherung (4x) Abdeckkappe (2x) M8 x 25 (16x) Mutter M8 (16x) Torwinkel (2x) Pfeilerwinkel (2x) Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 9: Torvarianten

    Produktübersicht 4.3 Torvarianten Der Standard-Lieferumfang ist für folgende Torvarianten geeignet. Einflügelige Toranlage 4.3 / 1 Zweiflügelige Toranlage 4.3 / 2 Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 10: Montagevorbereitungen

    1 m - max. 2,5 m Torhöhe: max. 2,5 m Torflügelgewicht: max. 200 kg Offene Fläche: min. 50% Torsteigung: max. 2% Hinweis: Bei einem Torflügel ab 2 m Breite wird die Verwendung eines Elektroschlosses empfohlen. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 11: Verkabelungsplan

    Lichtschranke Hauptschalter (Netztrenneinrichtung) Lichtschranke Elektroschloss Signalleuchte Auflaufbock Codetaster, Transponder, ... Netzleitung Schlüsseltaster Schließkantensicherung (SKS) Verweis: Für die Montage und Verkabelung der Torsensoren, Bedien- und Sicherheitselemente sind die entsprechenden Anleitungen zu berücksichtigen. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 12: Montage

    Pfeilerwinkels (D) beeinflussen die folgenden Gegebenheiten. - Öffnungswinkel (n) - Ausnutzung des Bewegungshubs (m) - Torlaufgeschwindigkeit Ein Kräftedreieck bildet sich aus dem Drehpunkt Tor (A), dem Drehpunkt Pfeilerwinkel (B) und dem Drehpunkt Torwinkel (I). Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 13: Montagemaße Festlegen

    = c1 = c2 = c2 = 91° 90° Hinweis: Die Vorzugsmaße für den Elegance 2500 sind in der Tabelle grau hinterlegt (bei max. Torflügelbreite 2,5 m / Torflügelgewicht 200 kg). Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 14 Der Öffnungswinkel (d) und das Maß (b) geben den Wert für das Maß (a) vor. • Ermitteln Sie das Maß (a). Maß (a) Maß (b) max. Länge Motor-Aggregat Bewegungshub ZU Bewegungshub AUF max. Öffnungswinkel Tor ZU 6.2 / 2 Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 15: Montage Des Pfeilerwinkels

    • Markieren Sie die Verschraubungspunkte am Pfeiler. • Schrauben Sie den Pfeilerwinkel (E) an den Pfeiler. • Bei zweiflügeligen Toranlagen montieren Sie den zweiten Pfeilerwinkel entsprechend auf der gegen- über liegenden Seite. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 16: Montage Des Motor-Aggregats Am Pfeilerwinkel

    • Stecken Sie die Abdeckkappe (A) von oben in das nicht benötigte Loch. • Bei zweiflügeligen Toranlagen montieren Sie das zweite Motor-Aggregat entsprechend auf der gegen- über liegenden Seite. • Montieren Sie die Steuerung mit den Abstands - halterelementen (A). Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 17: Steuerungsanschlüsse

    Anschluss ohne Funktion XP54A XM70A XV51A XV51B Anschluss ohne Funktion XP62A XP62B Verweis: Für die Montage externer Bedien - elemente, Sicherheits- und Signal ein - richtungen müssen die entsprechenden Anleitungen beachtet werden. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 18 Die Anschlussbelegung ist abhängig von der Programmierung der Sonder - funktionen. Je nach Programmierung können Impuls- oder Richtungstaster angeschlossen werden. Die Programmierung der Sonder - funktionen wird in Punkt 9.4 (Ebene 5) beschrieben. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 19 6.6 / 5 Schließerkontakt Empfänger potentialfrei M07E027 5 34 15 16 17 - XB99 - XH01 XH01 Anschluss Steuerungsausgang Anschluss Elektroschloss 24 V Anschluss GND Anschluss programmierbarer Ausgang - X1 - S1 Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 20 Anschluss Elektroschloss 24 V DC Anschluss GND Anschluss programmierbarer Ausgang 16 / 17 (24 V DC / 0,5 A) HH14 Signalleuchte HH17 Signalleuchte 24 V KH17 Bauseitiges Relais 24V YH15 Bauseitiges Elektroschloss Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 21 8,2 kΩ Widerstände Torlaufrichtung AUF (XP62B) an den Anschlüssen XP54B Schließkante AUF und XP54A Anschluss Signal Lichtschranke Schließkante ZU entfernt werden. Torlaufrichtung ZU (XP62A) Empfänger der 2-Draht-Lichtschranke Sender der 2-Draht-Lichtschranke Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 22: Anschluss Des Motor-Aggregats An Die Steuerung

    Toranlage nicht mehr geschlossen werden. Hinweis: Bei zweiflügeligen Toranlagen müssen beide Motorzuleitungen zur Steuerung geführt werden. 6.7 / 2 • Ziehen Sie die Adern aus dem Motorstecker. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 23 Art / Funktion Steuerungsmodul SLAVE Polung: (nur bei zweiflügeligen Toren) Braune Ader Grüne Ader Steuerungsmodul MASTER • Stecken Sie die Adern in den Motorstecker. XM70A Anschluss Motor (MASTER) XM70B Anschluss Motor (SLAVE) Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 24: Anschluss Der Netzleitung

    • Schließen Sie die Steuerung an die Stromversorgung XM70B XM70A Hinweis: Für ca. 3 Sekunden leuchten alle Kontroll leuchten. Anschließend leuchtet LED 8. Andere LEDs können zusätzlich leuchten. • Schließen Sie die Motor-Aggregate an die Steuerung Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 25: Einstellen Der Torpositionen Zu Und Auf

    6.9.1 / 1 • Ziehen Sie die Schutzkappe (B) ab. • Fahren Sie das Motor-Aggregat durch Drücken der Taste (-) in Richtung ZU. • Messen Sie den Bewegungshub ZU (c1). Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 26 • Wiederholen Sie den Vorgang, bis der Bewegungs - hub ZU (c1) aus der Maßtabelle mit dem gemessenen Bewegungs hub ZU (c1) übereinstimmt. • Stecken Sie die Schutzkappe auf das Motor- Aggregat. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 27: Montage Der Torwinkel

    • Schrauben Sie den Torwinkel (A) an das Tor. • Drehen Sie den Schlüssel um 180º zurück, um die • Bei zweiflügeligen Toranlagen montieren Sie den Verriegelungs-Position zu sichern. zweiten Torwinkel entsprechend auf der gegenüber- liegenden Seite. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 28: Handsender

    Modulantenne eingelernt werden. Eine Übertragung der Handsender-Codierung weiterer Handsender auf das Antriebssystem ist nicht nötig. Batterie - Sendekontrollleuchte Bedientaste weitere Bedientaste Mit weiteren Bedientasten können weitere Antriebs - systeme bedient werden. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 29: Handsender-Codierung Auf Modulantenne

    (F) muss die Übertragung der Handsender-Codierung innerhalb von 10 Sekunden erfolgen. Weitere Handsender-Codierungen kön- nen erst auf die Modulantenne übertragen werden, wenn die erste Handsender-Codierung auf das Antriebssystem übertragen wurde. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 30: Weitere Handsender Einlernen

    LED (E) für zwei Sekunden. Hinweis: Nach dem Drücken der Programmier - taste (F) muss die Übertragung der Handsender-Codierung innerhalb von 10 Sekunden erfolgen. Ein Übertragen der Handsender- Codierung auf das Antriebssystem ist nicht notwendig. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 31: Inbetriebnahme

    Parameter in der Programmierung hochsetzen) Taste ZU (-) (z. B. Tor in Position ZU fahren oder Parameter in der Programmierung herabsetzen) Taste STOPP (P) (z. B. Wechsel in Programmiermodus oder Parameter abspeichern) Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 32: Übersicht Der Anzeigefunktionen

    Bedienelements (Anzeige nur MASTER) Fernsteuerung wird betätigt (Anzeige nur MASTER) Betriebsbereit (Anzeige MASTER und SLAVE) Legende: LED aus LED leuchtet LED blinkt langsam LED blinkt rhythmisch LED blinkt schnell Werkseinstellung Nicht möglich – Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 33: Schnellprogrammierung

    Wenn sich die Anlage bereits in der Torposition AUF befindet, springt nach der ersten Impulsgabe nur die Anzeige auf “Torposition AUF”. Nach einer weiteren Impulsgabe fährt das Aggregat in Richtung Torposition Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 34: Ablauf Der Schnellprogrammierung

    Betriebs - modus Handsender betätigen Handsender loslassen 1x <1s Fernsteuerung speichern / Schnellprogrammierung beenden Legende: LED aus LED leuchtet LED blinkt langsam LED blinkt rhythmisch LED blinkt schnell Werkseinstellung Nicht möglich – Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 35: Funktionsprüfung

    AUF und ZU in die Werks - einstellung zurückgesetzt. Nach Druck auf Taste des Handsenders während das Antriebssystem läuft: Das Antriebssystem muss stoppen. Beim nächsten Drücken läuft das Antriebssystem in Gegenrichtung. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 36: Erweiterte Antriebsfunktionen

    (Punkt 9.3). Nicht belegte Menüs werden übersprungen und - Die Erklärung der Meldungen ist in nicht angezeigt. Punkt 10 beschrieben. Über den Menü-Exit kann in die Ausgangs-Ebene zurück gewechselt werden. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 37: Ablaufschema Der Erweiterten Programmierung (Beispiel Für Ebene 2, Menü 2)

    > 5 Sek. Ebene 3 Menü 2 Parameter Verminderter Ebene 2 Menü 1 Wert > 10 Sek. Menü-Exit Ebene 1 (Ebene 2) > 5 Sek. Ebenen-Exit Menü 8 > 5 Sek. Ebene 8 Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 38: Gesamtübersicht Der Programmierbaren Funktionen

    Betrieb ohne Lichtschranke Menü 2: Schließkantensicherung Tor reversiert kurz (AUF/ZU) Ebene 8 – Systemeinstellungen Menü 4: Betriebsarten Selbsthaltung (AUF/ZU) Menü 5: Funktion der Richtungsbefehlsgeber Nicht aktiv Menü 6: Funktion der Impulsbefehlsgeber Stoppfunktion aktiv Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 39: Funktionsübersicht Der Ebenen

    - Die Funktion der Antriebsbeleuchtung (H7) wird in Ebene 5, Menü 4 eingestellt. Menü 7: Relais-Ausgang Signalleuchte Zwischenposition ZU Torposition AUF Motor startet (Wischimpuls – 1 Sekunde) Torposition ZU Störung Zwischenposition AUF Antriebsbeleuchtung Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 40 - Der Automatische Zulauf kann nur programmiert werden, wenn eine Lichtschranke angeschlossen ist. - Die Funktionen aus Menü 1 können beliebig durch die Zeitwerte in den Menüs 3, 4 und 5 verändert werden. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 41 Stufe Torbewegung / Warnung Torstillstand blinken Aus (Energiesparen) leuchten Aus (Energiesparen) blinken blinken leuchten leuchten blinken leuchten leuchten blinken Verweis: Der Anschluss der Signalleuchte ist einstellbar in Ebene 1, Menü 7. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 42 Die Programmierung der Sonderfunktionen ist abhängig vom Anschluss XB99. Der Anschluss XB99 wird in Punkt 6.6 beschrieben. Die eingestellte Beleuchtungszeit ist nur aktiv, wenn der Relaisausgang (Ebene 1 / Menü 7) auf 3-Minuten-Licht programmiert ist. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 43 Nach Einschalten und vier Lernfahrten in Torposition AUF und ZU ist das Antriebssystem einsatzbereit. Verweis: Nach Veränderungen in den Menüs 1, 2, 4 und 6 der Ebene 6 muss eine erneute Funktionsprüfung durchgeführt werden (Punkt 8.6). Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 44 Steuerung sie sonst erkennt. Abgeklemmte Schließkantensicherungen müssen durch einen 8,2 kΩ Widerstand ersetzt werden. Bei Anschluss einer Fremdlichtschranke an die Klemmen B9 und 34, muss vor der Programmierung die Spannung aus- und wieder eingeschaltet werden. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 45 Menü 2: Schließkantensicherung Torbewegung AUF Torbewegung ZU Tor reversiert kurz Tor reversiert kurz Tor reversiert kurz Tor reversiert lang Tor reversiert lang Tor reversiert kurz Tor reversiert lang Tor reversiert lang Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 46: Betriebsarten

    Tor reversiert kurz: Das Antriebssystem bewegt das Tor kurz in die entgegen gesetzte Richtung, um ein Hindernis freizugeben. Tor reversiert lang: Das Antriebssystem bewegt das Tor bis in die entgegen gesetzte Torposition. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 47: Meldungen

    Status- und andere Meldungen unterdrückt. Die Anzeigen im Programmiermodus sind immer eindeutig. Legende: LED aus LED leuchtet LED blinkt langsam LED blinkt rhythmisch LED blinkt schnell Werkseinstellung Nicht möglich – Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 48 Ein Wechsel in den Diagnosemodus kann aus dem Meldungsmodus und aus dem Betriebsmodus erfolgen. • Drücken Sie kurz die Taste (P). Die Steuerung wechselt in den Diagnosemodus und zeigt die letzte Meldung an. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 49: Störungsbehebung

    - Handsender oder - Alle 3 Komponenten überprüfen lassen. Steuerungselektronik oder Modulantenne defekt. Legende: LED aus LED leuchtet LED blinkt langsam LED blinkt rhythmisch LED blinkt schnell Werkseinstellung Nicht möglich – Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 50: Störungen Mit Störmeldeanzeige

    - Hindernis beseitigen oder Lichtschranke überprüfen lassen. nummer 15 defekt. - Lichtschranke programmiert, aber - Lichtschranke deaktivieren oder anschließen. nicht angeschlossen. Meldungs - - Stromsensor für die Abschaltautomatik - Motor-Aggregat überprüfen lassen. nummer 16 defekt. Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 51 - Halt-Taste oder Drahtbrücke B9/5 (Punkt 6.6) anschließen. nummer 36 jedoch nicht angeschlossen. - Ruhestromkreis unterbrochen. - Ruhestromkreis schließen. Legende: LED aus LED leuchtet LED blinkt langsam LED blinkt rhythmisch LED blinkt schnell Werkseinstellung Nicht möglich – Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 52: Anhang

    11. Anhang 11.1 Anschlussplan Elegance 2500 Erweiterungsmodul 11.1 / 1 Legende Erweiterungsmodul Bezeichnung Beschreibung Dippschalter EIN/AUS für Haltkreis Stecker B (Haltkreis Drehtor ON) Anschluss Entriegelung - nur Schiebetore Anschluss Erweiterungsmodul potentialfreier Endtaster Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 53: Ersatzteilübersicht Elegance 2500

    Motoreinheit #N002539-00-00 N002512-00-00 Elegance 2500 Zubehörtüte N002513-00-00 Elegance 2500 #N02538-00-00 Modulantenne 433 MHZ N002521-00-00 Rolling Code Antriebsgehäuse N002538-00-00 Elegance 2500 mit Kabelanschluss N002505-00-00 Schlossblende N002539-00-00 Elegance 2500 N002509-00-00 N002510-00-00 N002513-00-00 N002521-00-00 Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 54: Technische Daten Elegance 2500

    - Schlüsseltaster Anwendung - Codetaster Elegance 2500 bis 200 kg - Innendrucktaster - Flügel 2,5 m Höhe x 2,5 m Breite, - Nachrüstsatz Relais-Signalleuchte 24 V DC max. 50% Flächenfüllung - Erweiterungsmodul Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)

  • Seite 55: Herstellererklärung

    EN 301489-3 EN 301489-3 ETS 300683 ETS 300683 02.01.2008 ppa. Ove Bergvist Datum / Unterschrift Cardo Door Production GmbH Normstahlstr. 1-3 · 85368 Moosburg · Germany Fon +49 (8761) 683 100 Handbuch für Einbau und Bedienung, Elegance 2500 D (#81894)
  • Seite 56 Deutsch Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. Änderungen, die dem technischen Fortschritt dienen, vorbehalten. 81894 Stand: 01.2008 #81 894...
