merten 663990 Gebrauchsanleitung

D
KNX Wetterstation Basic
Gebrauchsanleitung
Art.-Nr. 663990
Zu Ihrer Sicherheit
¼
GEFAHR
Lebensgefahr durch elektrischen Strom.
Alle Tätigkeiten am Gerät dürfen nur durch Elek-
trofachkräfte erfolgen. Beachten Sie die länder-
spezifischen Vorschriften sowie die gültigen KNX-
Richtlinien!
½
WARNUNG
Gefahr durch verbrennen.
Berühren Sie den Regensensor nicht, wenn das
Gerät in Betrieb ist. Er kann sehr heiss werden.
½
VORSICHT
Markise/Jalousie kann beschädigt werden.
Eine Markise/Jalousie benötigt zum Einfahren
bei Wind einige Zeit. Legen Sie die Windschwel-
len deshalb unter den vom Markisen-/ Jalousien-
hersteller angegebenen Wert.
½
VORSICHT
Sensor kann beschädigt werden.
Bei Temperaturen deutlich unter dem Gefrier-
punkt und gleichzeitigem Wind kann der Wind-
sensor einfrieren. Verwenden Sie daher neben
der Windschwelle auch eine Temperaturschwelle
(z. B. 0 °C).
| Da der Regensensor nur auf Wassertropfen di-
rekt auf den Sensor reagiert, kann zwischen Be-
ginn des Regens und dem Erkennen durch den
Sensor einige Zeit vergehen, bei der beispiels-
weise die Markise nass werden kann. Um dies zu
vermeiden, verwenden Sie weitere Größen wie
geringe Helligkeit und Wind.
Wetterstation kennen lernen

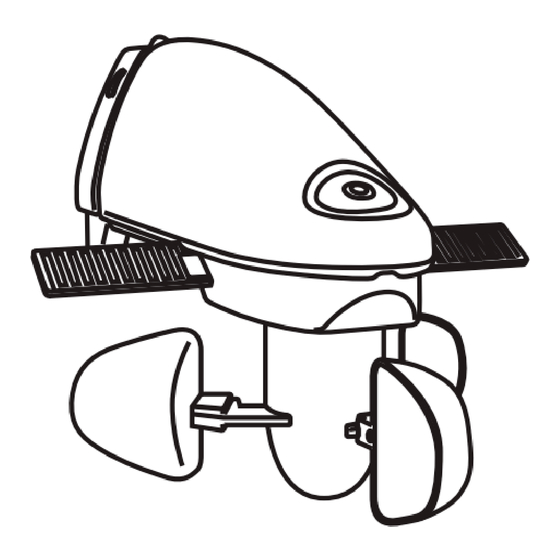

Anschlüsse und Anzeigeelemente
A
C
B
A Wandhalter
B Temperatursensor
C Regensensor
D Windsensor
E Lichtsensor
Wetterstation montieren
¼
WARNUNG
Lebensgefahr durch elektrischen Strom.
Das Gerät kann beschädigt werden.
Der Sicherheitsabstand nach IEC 60664-1 muss
gewährleistet sein. Halten Sie zwischen den Ein-
zeladern der 230 V-Leitung und der KNX-Leitung
einen Abstand von mindestens 4 mm ein.
230 V
4 mm
|
Der Lichtsensor muss waagrecht (Lichtsensor
oben und Windsensor unten) nahe dem Sonnen-
schutz in der Sonne und nicht im Windschatten
montiert werden. Einfallende Schatten (z. B. von
Masten) und Lichtreflexe müssen vermieden
werden.
A
B
1
1 Wetterstation an einem Masten oder einer Ecke
befestigen
– Bei Mast- oder Eckmontage wird der Wandhalter mit
der sogenannten Mast- und Eckbefestigung (optio-
E
nal) montiert (663992).
D
A Mastbefestigung
B Programmier LED, Programmiertaste
C Temperatursensor
Wetterstation anschließen
1 Wetterstation anschließen
KNX
A Bus-Anschluss
B 230 Volt Anschluss
C Wandhalter
Wetterstation in Betrieb nehmen
1 Programmiertaste drücken.
Die Programmier-LED leuchtet.
2 Physikalische Adresse und Applikation aus der ETS
in das Gerät laden.
Die Programmier-LED erlischt.
Die Applikation wurde erfolgreich geladen, das Gerät ist
betriebsbereit.
135
A
B
C
C
A
B
Maße
280
66
80
