DAAB DB312 Bedienungsanleitung Seite 4

Aufschaltung
Bei Verwendung von zwei Schleifen soll die vom Umfang größte Schleife am Eingang SL1
aufgeschaltet werden.
1. Bei Betrieb ohne Lichtschranke müssen die Klemmen Nr. 28-29 in der EP103 gebrückt sein.
2. Zuleitung der Schleife muß 10 mal je Meter verdrillt sein.

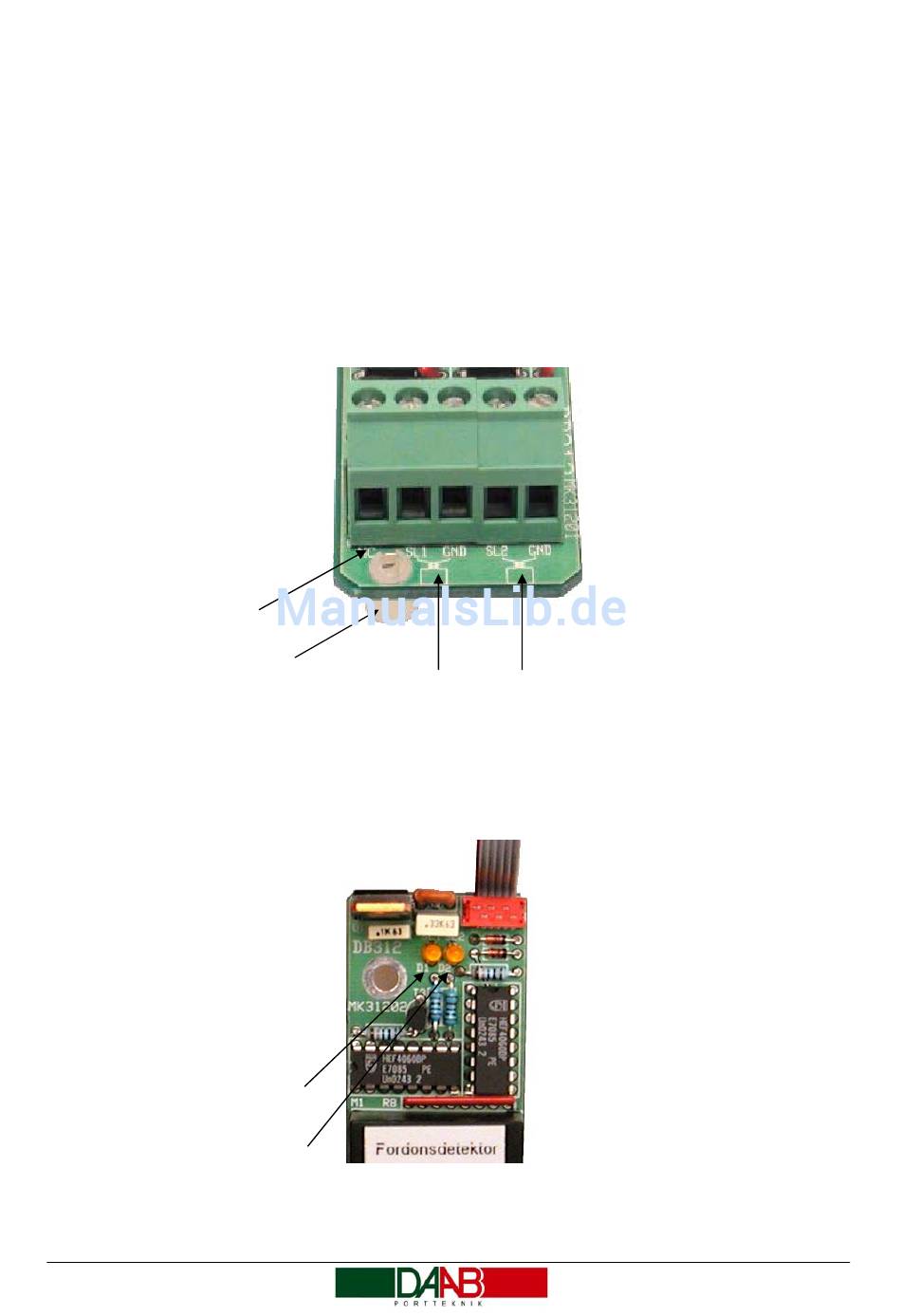

3. Bei Verwendung einer Schleife muß diese auf SL1 aufgeschaltet werden. Siehe Bild unten
(SL1=Schleife 1).
4. Bei Verwendung von zwei Schleifen müßen diese auf SL1 und SL2 aufgeschaltet werden. Siehe
Bild unten (SL2=Schleife 2).
5. Bei Verwendung von drei Schleifen, wovon zwei Schleifen die gleiche Funktion haben, müßen
diese zwei parallel auf Eingang NC geschaltet werden. NC ist ein potentialfreier Kontakt. Hierbei
sollten die Schleifen dann vom Umfang gleich groß sein.
Potentialfrei
Anschluß, NC
Anzeigen
Es gibt zwei gelbe LED´s auf der Detektorkarte, die linke für Schleife 1, die rechte für Schleife 2.
Langsames Blinken bedeutet Schleife ist einschaltet und funktioniert, aber EP103 ist nicht für
Fahrzeugdetektor (d00) eingestellt. Siehe Kapitel Fahrszeugdetektor, EP103 Einstellung, in der
Gebrauchsanleitung.
Schleife 1
4
Plastdistanz
Schleife 2
Schleife 1 Schleife 2
