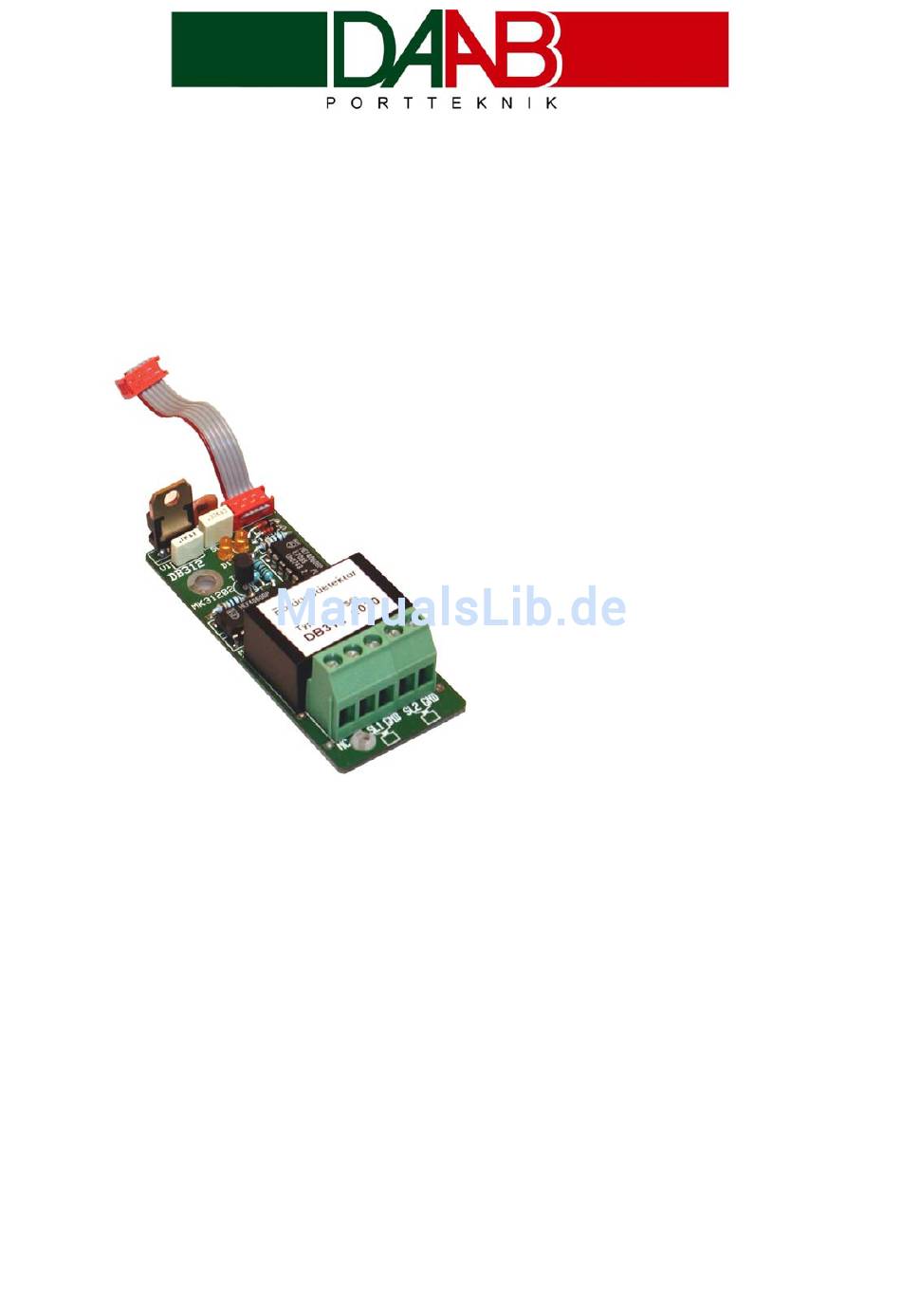

Schleifendetektor Type DB312
für Steuereinheit Type EP103 (Programmversion 3.10 oder neuer)
Bedienungsanleitung
Ausgabe 4
Technische Daten
Maße (LxHxT)
Sicherungen
Temperaturbereich
Eingänge
Anzeigen
Gehäuseschutzart
Phone: +46 435 77 95 00 Fax: +46 435 77 95 29
30x74x22 mm
EP103 sollte mit T10A abgesichert werden.
0 bis 50 °C
2 Stück Schleifeneingänge
2 Stück LED´s für Anzeige Status "Aus" beziehungsweise
Schleife.
Die Karte ist für interner Montage in Kapselung bestimmt
sein.
BOX 125 S-284 22 PERSTORP SWEDEN
E-mail: info@daab.nu
www.daab.nu
Werbung
Inhaltszusammenfassung für DAAB DB312
- Seite 1 Schleifendetektor Type DB312 für Steuereinheit Type EP103 (Programmversion 3.10 oder neuer) Bedienungsanleitung Ausgabe 4 Technische Daten Maße (LxHxT) 30x74x22 mm Sicherungen EP103 sollte mit T10A abgesichert werden. 0 bis 50 °C Temperaturbereich Eingänge 2 Stück Schleifeneingänge Anzeigen 2 Stück LED´s für Anzeige Status “Aus” beziehungsweise Schleife.
- Seite 2 • Andere Adern/Leitungen dürfen nicht im Schleifenkanal verlegt werden. • Mindestabstand zu andere Schleifen ist 1,0 meter. An DB312 dürfen zwei Schleifen nicht neben einander gelegt werden, die Schleifen müssen separiert sein, sehe Bild hier unten. Min 1,0 m Schleifentest •...
- Seite 3 Montage 1. Die Spannung zu EP103 abschalten. 2. Die Karte DB312 mit einer Schraube M4x6 auf der Distanzhülse der EP103 festschrauben. 1 Stück Blechschraub 2,9x13 mit Plastdistanz in der Karte befestigen und in dem unteren Befestigungsloch, in der Transformatorecke einschrauben (Siehe Bild unten).
- Seite 4 Es gibt zwei gelbe LED´s auf der Detektorkarte, die linke für Schleife 1, die rechte für Schleife 2. Langsames Blinken bedeutet Schleife ist einschaltet und funktioniert, aber EP103 ist nicht für Fahrzeugdetektor (d00) eingestellt. Siehe Kapitel Fahrszeugdetektor, EP103 Einstellung, in der Gebrauchsanleitung. Schleife 1 Schleife 2 Bedienungsanleitung DB312 Ausgabe 4...
