Montage

Bei einigen ins Ausland versandten Geräten ist die Montage erfor-
derlich. Befolgen Sie bei der Montage die folgenden Schritte:

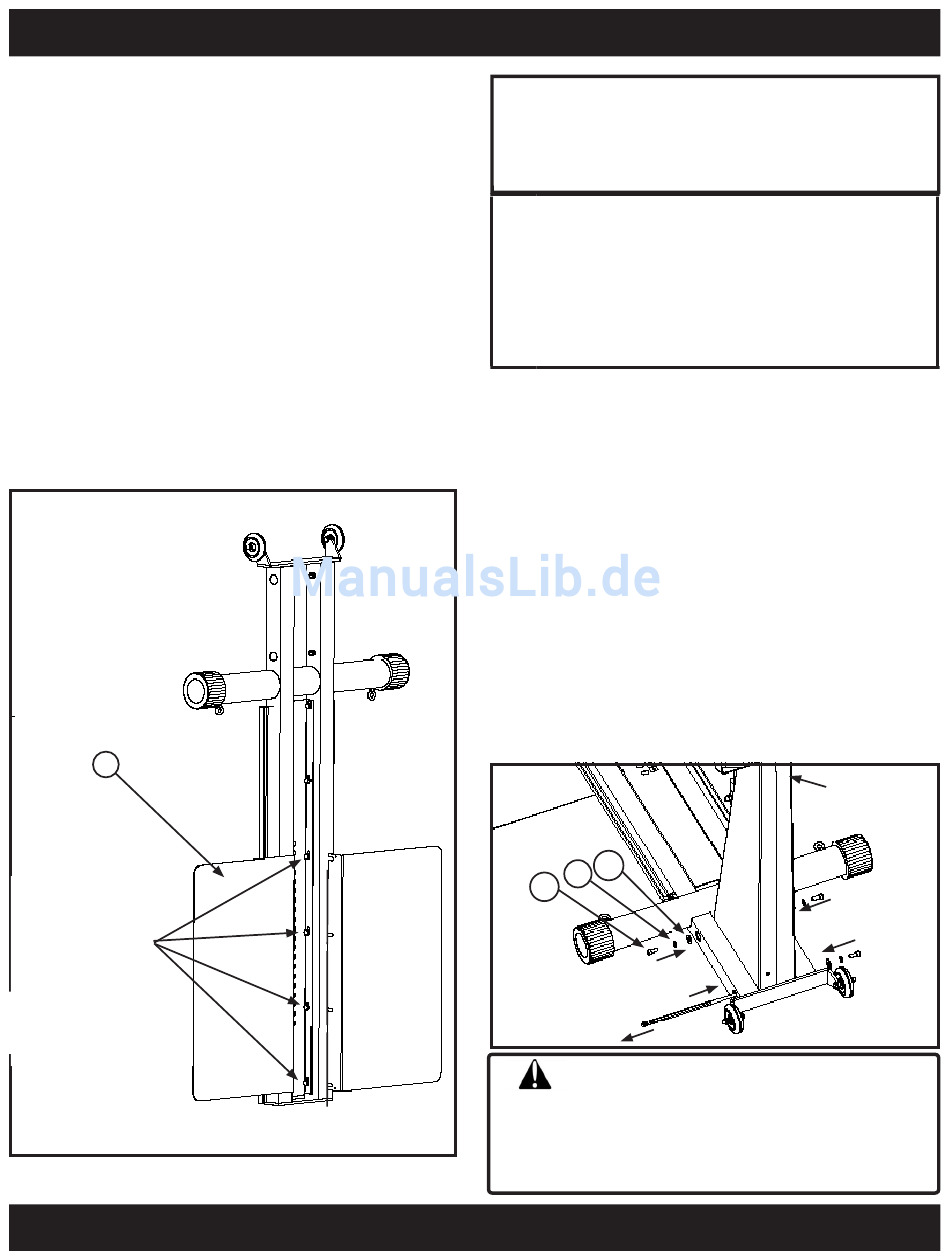

Befestigen der Rollstuhlplattformen am Bodenrahmen
Legen Sie die beiden Rollstuhlplattformen (A2502) griffbereit
und stellen Sie zusammen mit einer zweiten Person den
Bodenrahmen auf das Ende ohne Räder. (A) Lockern Sie die vier
mittleren Schrauben, mit denen die Edelstahl-Justierschiene am
Bodenrahmen befestigt ist, so weit, dass die Plattform unter die
Sicherungsscheibe geschoben werden kann. Hinweis: Entfernen
Sie die Schrauben nicht und lockern Sie sie nicht mehr als
erforderlich. (B) Lassen Sie die Schlitze der Rollstuhlplattform
über den vier Schrauben zwischen der Sicherungsscheibe und
dem quadratischen Rohr einrasten. Wenn die flache horizontale
Oberfläche der Rollstuhlplattform eben auf dem quadratischen
Rohr des Bodenrahmens anliegt, (C) ziehen Sie die vier
Schrauben wieder an. Wiederholen Sie das Verfahren für die
gegenüberliegende Seite.
1
(A) Vier (4)
Schrauben lockern
(B) Schlitze unter
Unterlegscheiben schieben
(C) Schrauben
anziehen
SCIFIT • wissenschaftliche Lösungen für Fitness • SCIFIT • wissenschaftliche Lösungen für Fitness • SCIFIT
MONTAGE
Erforderliches Werkzeug:
Erforderliche Teile:
Teil Anzahl
1 2
2 4
3 4
4 4
Befestigen des Monocoque-Rahmens am Bodenrahmen
Richten Sie zusammen mit einer zweiten Person die mit einem
Gewinde versehenen Blindnietmuttern des Monocoque-Rahmens
mit den Befestigungslöchern des Bodenrahmens aus.
Um die Ausrichtung beizubehalten, (A) schieben Sie den langen
Zentrierkörner durch das Zugangsloch, das Befestigungsloch
des Bodenrahmens und die Blindnietmutter. (B) Schieben Sie
von der dem Zentrierkörner gegenüberliegenden Seite den
Monocoque-Rahmen nach oben, bis die Blindnietmuttern mit
den Befestigungslöchern ausgerichtet sind. (C) Schieben Sie die
Schrauben (5/16-18 x 3/4 Zoll) mit den flachen Federringscheiben
(5/16 Zoll) und den flachen Unterlegscheiben (5/16 Zoll) durch
die Zugangslöcher und schrauben Sie sie in die Blindnietmuttern.
Ziehen Sie die Schrauben nicht fest an. (D) Gehen Sie zurück
zur Seite mit dem Zentrierkörner und schrauben Sie die
vordere Schraube mit Unterlegscheiben ein. (E) Ziehen Sie den
Zentrierkörner heraus und befestigen Sie die letzte Schraube mit
Unterlegscheiben. Ziehen Sie alle Schrauben mit 5,54 kg/m an.
3
2
ACHTUNG
Der Monocoque-Rahmen ist oberlastig. Um den
Rahmen richtig aufzustellen, sind zwei Personen er-
forderlich. Wird der Rahmen nicht ordnungsgemäß
gestützt, können Sie und/oder andere verletzt wer-
5
den.
1-2 Zoll Steckschlüsseleinsatz mit Ratsche
langer Zentrierkörner
5/16 Zoll Sechskantsteckschlüssel
1/4 Zoll Sechskantsteckschlüssel
Beschreibung
PRO Rollstuhlplattformen
5/16-18 x 3/4 Zoll
Innensechskantschrauben
5/16 Zoll flache Federringscheiben
5/16 Zoll flache Unterlegscheiben
4
(D)
(A)
(E)
Teilenr.
A2502
3112SCH
31WS
31W
(B)
(C)
