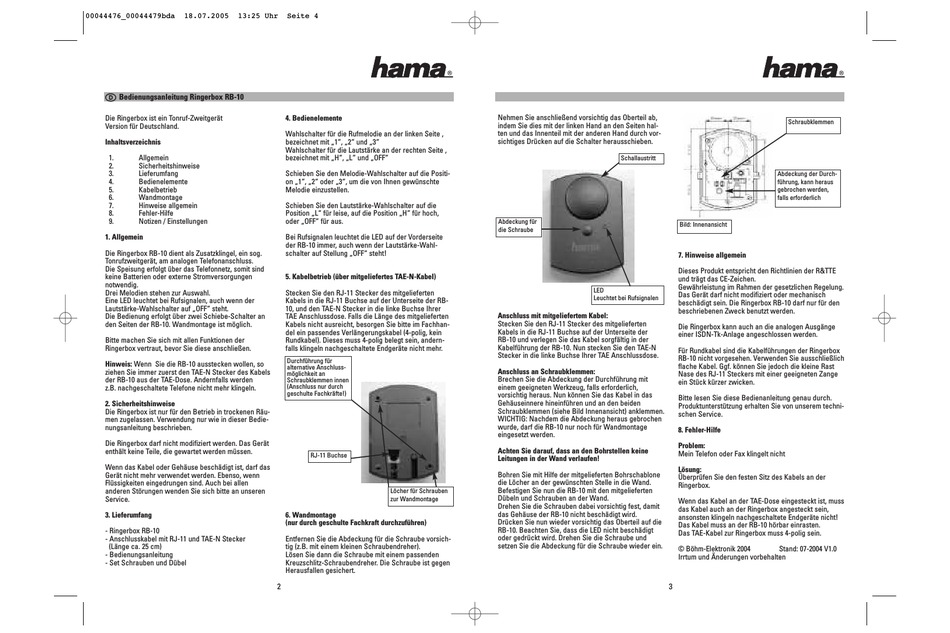

l Bedienungsanleitung Ringerbox RB-10
Die Ringerbox ist ein Tonruf-Zweitgerät
Version für Deutschland.
Inhaltsverzeichnis
1. Allgemein
2. Sicherheitshinweise
3. Lieferumfang
4. Bedienelemente
5. Kabelbetrieb
6. Wandmontage
7. Hinweise allgemein
8. Fehler-Hilfe
9. Notizen / Einstellungen
1. Allgemein
Die Ringerbox RB-10 dient als Zusatzklingel, ein sog.
Tonrufzweitgerät, am analogen Telefonanschluss.
Die Speisung erfolgt über das Telefonnetz, somit sind
keine Batterien oder externe Stromversorgungen
notwendig.
Drei Melodien stehen zur Auswahl.
Eine LED leuchtet bei Rufsignalen, auch wenn der
Lautstärke-Wahlschalter auf „OFF" steht.
Die Bedienung erfolgt über zwei Schiebe-Schalter an
den Seiten der RB-10. Wandmontage ist möglich.
Bitte machen Sie sich mit allen Funktionen der
Ringerbox vertraut, bevor Sie diese anschließen.
Hinweis: Wenn Sie die RB-10 ausstecken wollen, so
ziehen Sie immer zuerst den TAE-N Stecker des Kabels
der RB-10 aus der TAE-Dose. Andernfalls werden
z.B. nachgeschaltete Telefone nicht mehr klingeln.
2. Sicherheitshinweise
Die Ringerbox ist nur für den Betrieb in trockenen Räu-
men zugelassen. Verwendung nur wie in dieser Bedie-
nungsanleitung beschrieben.
Die Ringerbox darf nicht modifiziert werden. Das Gerät
enthält keine Teile, die gewartet werden müssen.
Wenn das Kabel oder Gehäuse beschädigt ist, darf das
Gerät nicht mehr verwendet werden. Ebenso, wenn
Flüssigkeiten eingedrungen sind. Auch bei allen
anderen Störungen wenden Sie sich bitte an unseren
Service.
3. Lieferumfang
- Ringerbox RB-10
- Anschlusskabel mit RJ-11 und TAE-N Stecker
(Länge ca. 25 cm)
- Bedienungsanleitung
- Set Schrauben und Dübel
Seite 4
4. Bedienelemente
Wahlschalter für die Rufmelodie an der linken Seite ,
bezeichnet mit „1", „2" und „3"
Wahlschalter für die Lautstärke an der rechten Seite ,
bezeichnet mit „H", „L" und „OFF"
Schieben Sie den Melodie-Wahlschalter auf die Positi-
on „1", „2" oder „3", um die von Ihnen gewünschte
Melodie einzustellen.
Schieben Sie den Lautstärke-Wahlschalter auf die
Position „L" für leise, auf die Position „H" für hoch,
oder „OFF" für aus.
Bei Rufsignalen leuchtet die LED auf der Vorderseite
der RB-10 immer, auch wenn der Lautstärke-Wahl-
schalter auf Stellung „OFF" steht!
5. Kabelbetrieb (über mitgeliefertes TAE-N-Kabel)
Stecken Sie den RJ-11 Stecker des mitgelieferten
Kabels in die RJ-11 Buchse auf der Unterseite der RB-
10, und den TAE-N Stecker in die linke Buchse Ihrer
TAE Anschlussdose. Falls die Länge des mitgelieferten
Kabels nicht ausreicht, besorgen Sie bitte im Fachhan-
del ein passendes Verlängerungskabel (4-polig, kein
Rundkabel). Dieses muss 4-polig belegt sein, andern-
falls klingeln nachgeschaltete Endgeräte nicht mehr.
Durchführung für
alternative Anschluss-
möglichkeit an
Schraubklemmen innen
(Anschluss nur durch
geschulte Fachkräfte!)
RJ-11 Buchse
Löcher für Schrauben
zur Wandmontage
6. Wandmontage
(nur durch geschulte Fachkraft durchzuführen)
Entfernen Sie die Abdeckung für die Schraube vorsich-
tig (z.B. mit einem kleinen Schraubendreher).
Lösen Sie dann die Schraube mit einem passenden
Kreuzschlitz-Schraubendreher. Die Schraube ist gegen
Herausfallen gesichert.
2
Nehmen Sie anschließend vorsichtig das Oberteil ab,
indem Sie dies mit der linken Hand an den Seiten hal-
ten und das Innenteil mit der anderen Hand durch vor-
sichtiges Drücken auf die Schalter herausschieben.
Schallaustritt
Abdeckung für
die Schraube
LED
Leuchtet bei Rufsignalen
Anschluss mit mitgeliefertem Kabel:
Stecken Sie den RJ-11 Stecker des mitgelieferten
Kabels in die RJ-11 Buchse auf der Unterseite der
RB-10 und verlegen Sie das Kabel sorgfältig in der
Kabelführung der RB-10. Nun stecken Sie den TAE-N
Stecker in die linke Buchse Ihrer TAE Anschlussdose.
Anschluss an Schraubklemmen:
Brechen Sie die Abdeckung der Durchführung mit
einem geeigneten Werkzeug, falls erforderlich,
vorsichtig heraus. Nun können Sie das Kabel in das
Gehäuseinnere hineinführen und an den beiden
Schraubklemmen (siehe Bild Innenansicht) anklemmen.
WICHTIG: Nachdem die Abdeckung heraus gebrochen
wurde, darf die RB-10 nur noch für Wandmontage
eingesetzt werden.
Achten Sie darauf, dass an den Bohrstellen keine
Leitungen in der Wand verlaufen!
Bohren Sie mit Hilfe der mitgelieferten Bohrschablone
die Löcher an der gewünschten Stelle in die Wand.
Befestigen Sie nun die RB-10 mit den mitgelieferten
Dübeln und Schrauben an der Wand.
Drehen Sie die Schrauben dabei vorsichtig fest, damit
das Gehäuse der RB-10 nicht beschädigt wird.
Drücken Sie nun wieder vorsichtig das Oberteil auf die
RB-10. Beachten Sie, dass die LED nicht beschädigt
oder gedrückt wird. Drehen Sie die Schraube und
setzen Sie die Abdeckung für die Schraube wieder ein.
3
Schraubklemmen
Abdeckung der Durch-
führung, kann heraus
gebrochen werden,
falls erforderlich
Bild: Innenansicht
7. Hinweise allgemein
Dieses Produkt entspricht den Richtlinien der R&TTE
und trägt das CE-Zeichen.
Gewährleistung im Rahmen der gesetzlichen Regelung.
Das Gerät darf nicht modifiziert oder mechanisch
beschädigt sein. Die Ringerbox RB-10 darf nur für den
beschriebenen Zweck benutzt werden.
Die Ringerbox kann auch an die analogen Ausgänge
einer ISDN-Tk-Anlage angeschlossen werden.
Für Rundkabel sind die Kabelführungen der Ringerbox
RB-10 nicht vorgesehen. Verwenden Sie ausschließlich
flache Kabel. Ggf. können Sie jedoch die kleine Rast
Nase des RJ-11 Steckers mit einer geeigneten Zange
ein Stück kürzer zwicken.
Bitte lesen Sie diese Bedienanleitung genau durch.
Produktunterstützung erhalten Sie von unserem techni-
schen Service.
8. Fehler-Hilfe
Problem:
Mein Telefon oder Fax klingelt nicht
L sung:
Überprüfen Sie den festen Sitz des Kabels an der
Ringerbox.
Wenn das Kabel an der TAE-Dose eingesteckt ist, muss
das Kabel auch an der Ringerbox angesteckt sein,
ansonsten klingeln nachgeschaltete Endgeräte nicht!
Das Kabel muss an der RB-10 hörbar einrasten.
Das TAE-Kabel zur Ringerbox muss 4-polig sein.
© Böhm-Elektronik 2004 Stand: 07-2004 V1.0
Irrtum und nderungen vorbehalten
