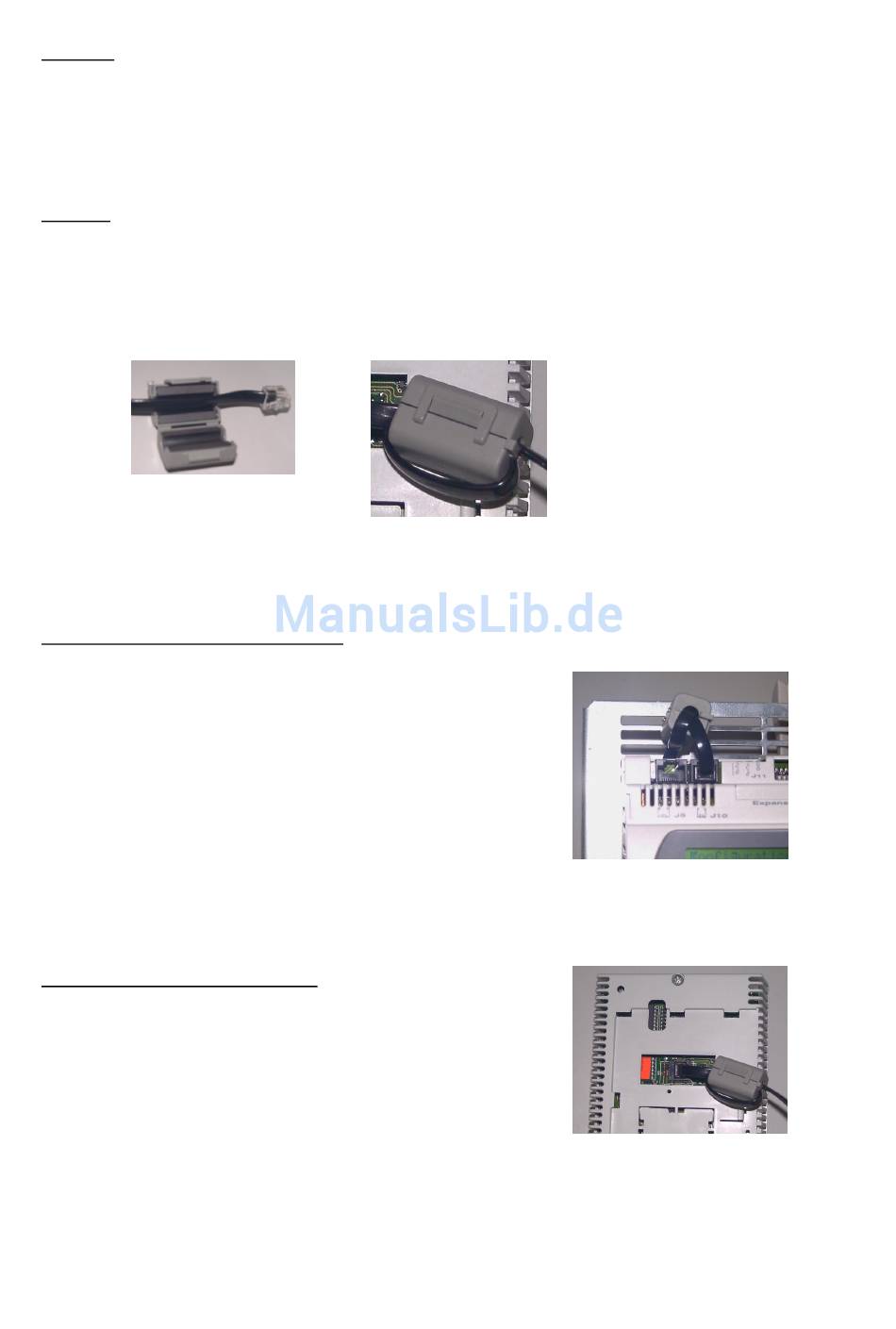

Anschluß
Die Verbindung der Fernbedienstation mit dem Wärmepumpenmanager erfolgt mit Hilfe eines
6-poligen Telefonkabels.
An beiden Enden müssen Modularstecker (Westernstecker), Typ RJ12(6/6) vorhanden sein.
Eine Verbindungsleitung mit 6 Metern ist als Zubehör erhältlich.
Es können Kabel bis 50 Meter Länge verwendet werden, wenn oben genannte Anforderungen erfüllt sind.
Achtung: Um EMV- Störungen entgegenzuwirken, ist es zwingend erforderlich, an den beiden Enden der
Verbindungsleitung die beigelegten Ferritkerne anzubringen.
Hierzu muß der Verschlußbügel seitlich an den Ferritkernen geöffnet werden.
Das Kabel wird mit einer Schlaufe um eine Hälfte des Ferritskerns gelegt (siehe Bild unten),
dann wird der Ferritkern wieder zugeschnappt.
Anschluß am Wärmepumpenmanager:
Den Wärmepumpenmanager, bzw. die Wärmepumpe
spannungsfrei schalten.
Die Abdeckung am Wärmepumpenmanager entfernen.
Das Verbindungskabel wird an der Steckverbindung J10
in der oberen linken Ecke des Reglers angeschlossen.
Das Kabel sollte möglichst senkrecht aus dem Regler
verlegt werden.
Dann kann die Abdeckung wieder angebracht und
Spannung zugeschaltet werden.
Anschluß an der Fernbedienstation:
An der Fernbedienstation wird das Verbindungskabel
an der schwarzen Buchse der großen Aussparung,
auf der Rückseite der Fernbedienstation, angeschlossen.
Die Stecker müssen dabei hörbar in die zugehörige Buchse einschnappen!
Zum Herausnehmen des Steckverbinders genügt ein leichter Druck auf den überstehenden
Plastikfeststeller, dann das Kabel herausziehen.
FD 8202
