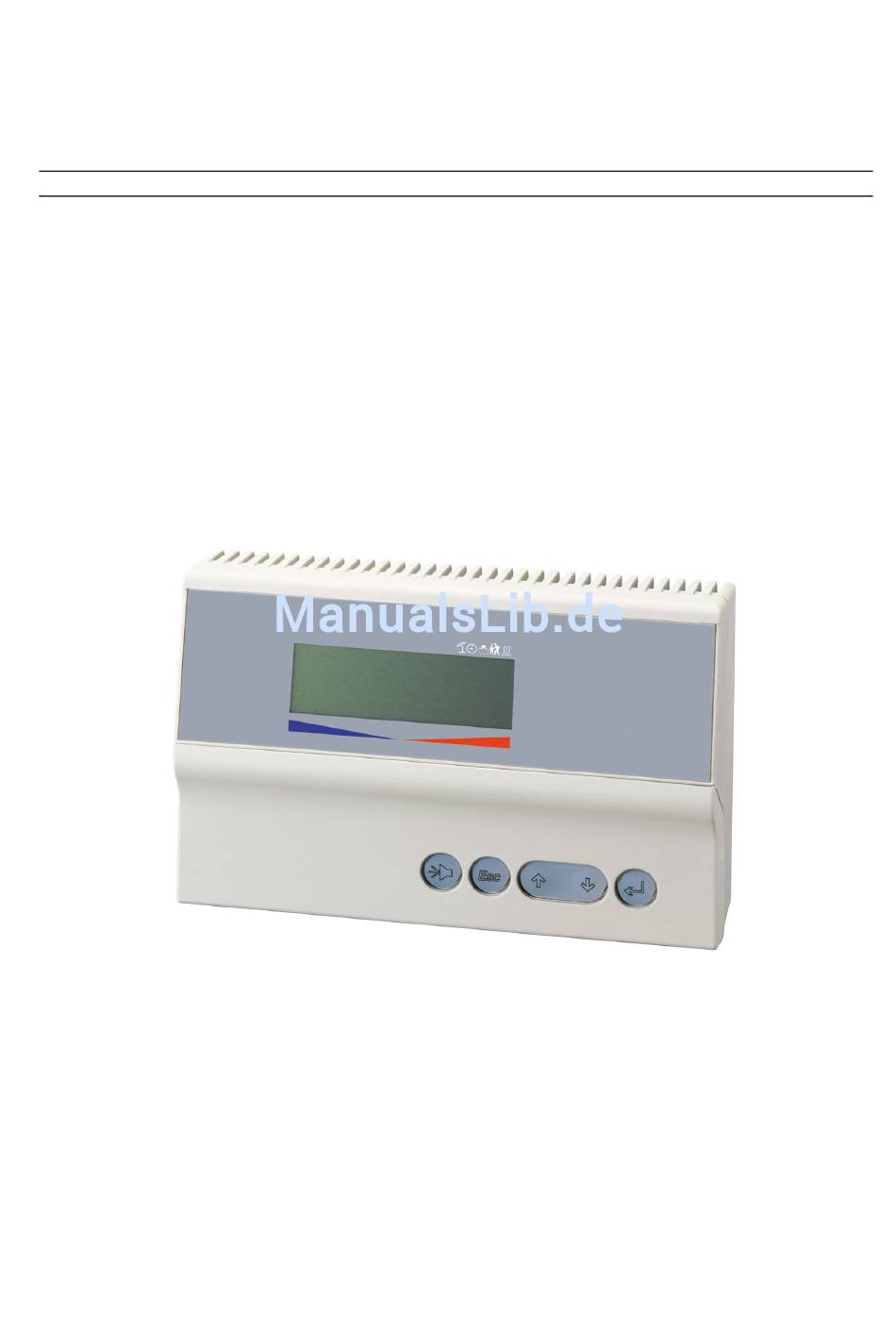

- Seite 1 Fernbedienstation 337 470 / FWPM 470 für FWPM 2001 plus / 80487230 Wärmepumpenmanager HR 2000 F WPM 2001 FB / 251406 Montage- und Gebrauchsanweisung Bestell-Nr.: 452114.66.32 02/02/B FD 8202 Seite 1/5...
- Seite 2 1. Allgemeine Beschreibung Diese Fernbedienstation ist als Komforterweiterung für die Handhabung des Wärmepumpenmanagers gedacht. Sie ermöglicht die Bedienung des Wärmepumpenmanagers aus einer räumlichen Entfernung über ein Verbindungskabel. Die Länge des Kabels kann bis zu 50 Meter betragen. Die Anzeige am Display der Fernbedienstation ist mit der Anzeige des Wärmepumpenmanagers identisch. Mit der Fernbedienstation können die gleichen Funktionen ausgeführt werden, wie am Wärmepumpen- manager selbst.
- Seite 3 Anschluß Die Verbindung der Fernbedienstation mit dem Wärmepumpenmanager erfolgt mit Hilfe eines 6-poligen Telefonkabels. An beiden Enden müssen Modularstecker (Westernstecker), Typ RJ12(6/6) vorhanden sein. Eine Verbindungsleitung mit 6 Metern ist als Zubehör erhältlich. Es können Kabel bis 50 Meter Länge verwendet werden, wenn oben genannte Anforderungen erfüllt sind. Achtung: Um EMV- Störungen entgegenzuwirken, ist es zwingend erforderlich, an den beiden Enden der Verbindungsleitung die beigelegten Ferritkerne anzubringen.
-
Seite 4: Funktionsbeschreibung
3. Funktionsbeschreibung Im Normalfall können folgende Drucktasten bedient werden. Ausschalten des Summers Die Fernbedienstation bietet die Möglichkeit, eine aufgetretene Störung akustisch zu melden. Dieser Warnton dauert jeweils eine Minute. Durch Drücken dieser Taste kann diese Funktion abgeschalten werden, d.h. die akustische Warnung kann freigegeben oder gesperrt werden. Fehler quittieren Rücksprung im Menü... - Seite 5 Funktion der einzelnen Foliendrucktasten: Leiste oben: Menü aufrufen (siehe Wärmepumpenmanager) Betriebsart Zweiter Wärmeerzeuger Beim Drücken dieser Taste wird unmittelbar in die Betriebsart Zweiter Wärmeerzeuger umgeschalten Betriebsart Sommer Beim Drücken dieser Taste wird unmittelbar in die Betriebsart Sommer umgeschalten Betriebsart Automatik Beim Drücken dieser Taste wird unmittelbar in die Betriebsart Automatik umgeschalten Betriebsart Urlaub Beim Drücken dieser Taste wird unmittelbar in die Betriebsart Urlaub umgeschalten...
