4. Nur High Flow Modul: Installation des Sauerstoffsensors
(optional, Abb. 6)
Verbinden Sie das Sensorkabel mit dem High Flow Modul und
dem Sauerstoffsensor. Drehen Sie am Sensor den Kabelstecker
zur Sicherung des Anschlusses. Verwenden Sie das Gewinde-T-
Stück zur Installation des Sensors im Messkreis. Der Sauerstoff-
sensor kann nur mit dem High Flow Modul verwendet werden.

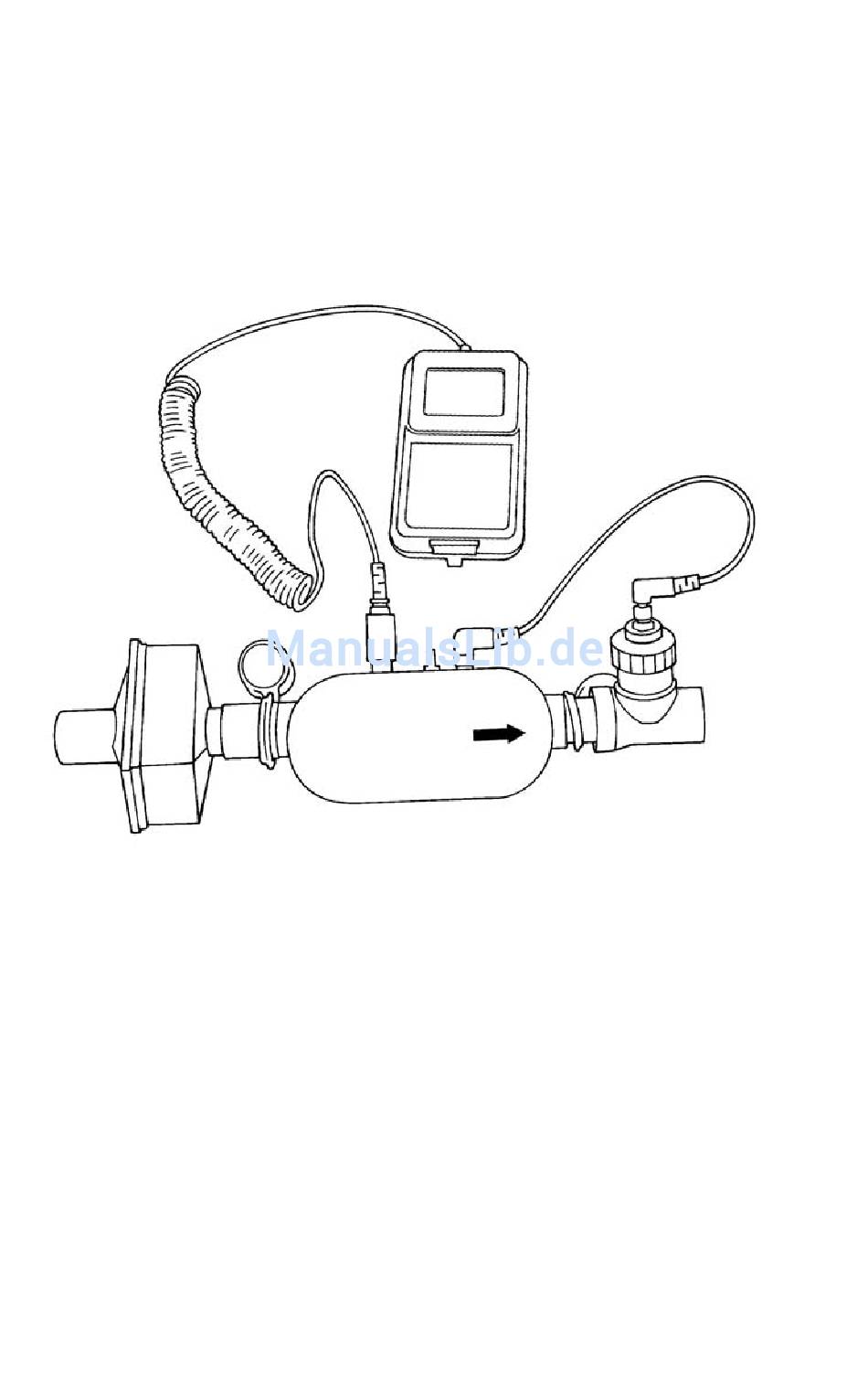

Abb. 6. Anschluss des Sauerstoffsensors an das High Flow
10
High Flow Modul
Modul
Sauerstoff-
sensorkabel
O -
2
Sensor
Gewinde-T-St.
2: Vor dem Betrieb
